Прокладка кабелей по галереям (проходным эстакадам) осуществляется с использованием комплекса средств механизации КМТБ, применяемого при прокладке в тоннелях.

Для прокладки по непроходным эстакадам применяется комплекс средств механизации КПЗ, производящий раскатку кабеля с помощью тяговой лебедки по линейным роликам РЛУ и угловым обводным устройствам. Возврат каната тяговой лебедки в исходное положение осуществляется с помощью вспомогательной лебедки.

Комплекс средств механизации КПЗ предназначен для механизированной прокладки кабеля напряжением до 10 кВ по кабельным конструкциям эстакад, в том числе при длине пролета между полками 6 м с образованием заданного остаточного прогиба. Комплекс может быть использован для прокладки кабелей по кабельным конструкциям в других кабельных сооружениях (тоннелях, каналах, галереях и т. п.).

Приспособления и устройства для раскатки кабеля, входящие в состав комплекса КПЗ, полностью унифицированы с выпускаемыми изделиями из состава комплекса КМТБ для прокладки кабелей в тоннелях и блоках. Крепление универсальных обводных устройств выполняется непосредственно к несущим элементам строительной части эстакады с использованием закладных деталей.

Комплекс средств механизации для прокладки кабелей напряжением до 10 к В по эстакадам имеет следующие технические данные:

Наибольшее усилие тяжения кабеля, кН 20

Скорость тяжения кабеля, м/мин 8-12

Коэффициент сопротивления перемещению кабеля 0,2 - 0,25

Наибольший наружный диаметр прокладываемого кабеля, мм 70

Радиус кривизны внутренней кривой изгиба кабеля, мм 975

Наибольшая масса 1 м прокладываемого кабеля, кг 10

Наибольшая строительная длина прокладываемого кабеля, м 600

Наибольшее число углов поворота трассы в вертикальной и горизонтальной плоскостях 5

Масса комплекса (без контейнера), кг 2000

Комплекс состоит из следующих основных механизмов, приспособлений и устройств, шт.:

Электролебедка тяговая типа ЛМЦ-ЗА модернизированная I

Лебедка вспомогательная 1

Захват концевой кабельный 2

Домкрат кабельный ДК-3 или ДКБ-10 1 (пара)

Блок обводной для каната (ролик монтажный MP) . 1

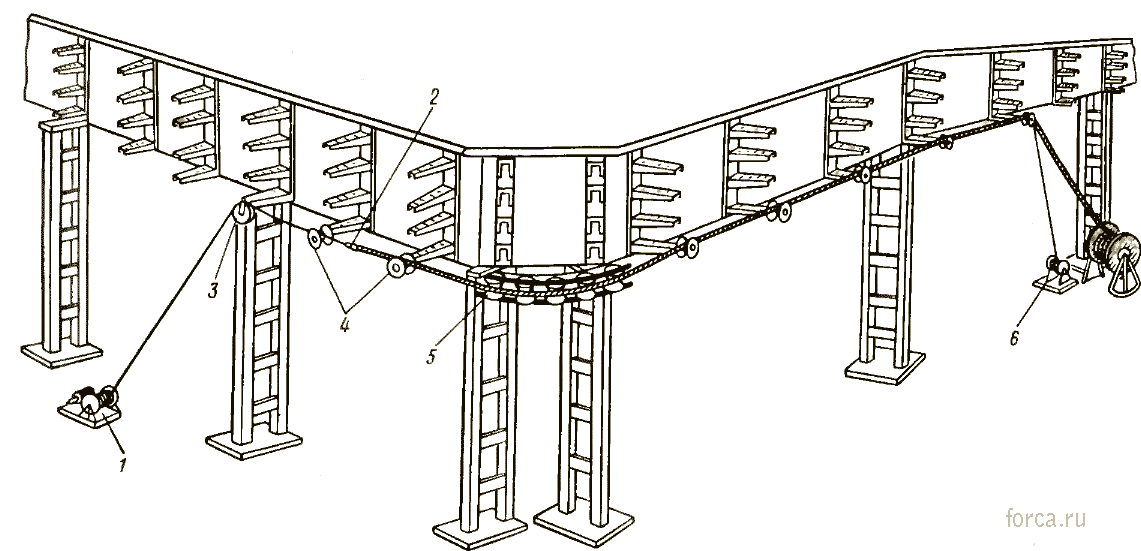

Комплекс средств механизации КПЗ дли прокладки кабелей по эстакадам

Устройство для ограничения усилия тяжения кабелей на напряжение до 35 кВ 1

Устройство обводное универсальное 5

Ролик линейный РЛУ 100
