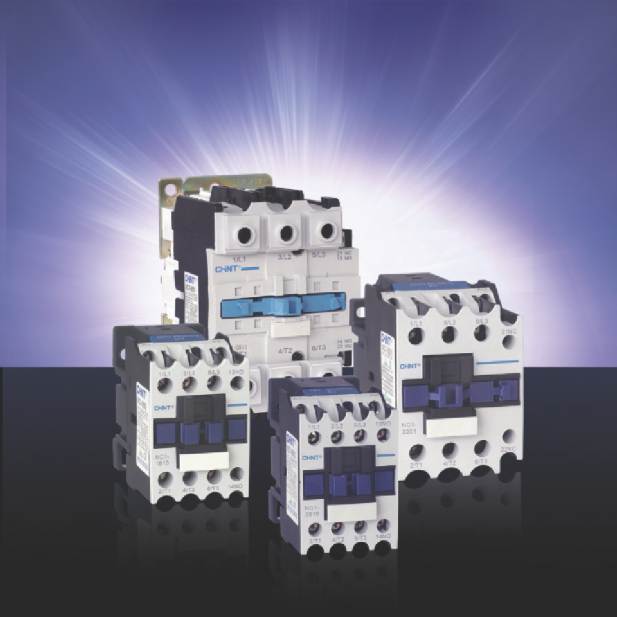

Контакторы NC1 9-95А

1. Характеристики

Сертификаты: CB,UL,PCT,RCC,VDE,UKRTEST,ESC

Электрические характеристики: до 690В переменного тока частоты 50/60 Гц, до 95А

Назначение: коммутация электрических цепей, в том числе при повышенной частоте с управлением от сети переменного тока, защита от сверхтоков при применении совместно с тепловым реле

Категории применения: АС-3; АС-4

Высота над уровнем моря: не более 2000 м

Диапазон температур эксплуатации: от -25° да 40°С

Категория размещения: 3

Условия монтажа: на вертикальной плоскости с допустимым отклонением от вертикального положения не более 5°

Стандарт соответствия: ГОСТ Р 50030.4.1

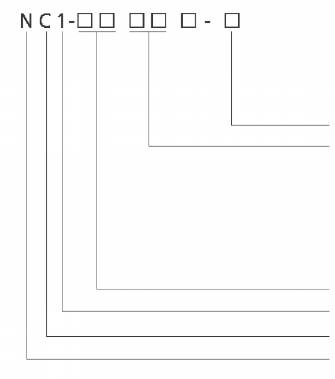

2. Структура условного обозначения

z - цепь управления постоянного тока, нет символа - переменного тока количество и сочетание главных и вспомогательных контактов: - трёхполюсные с 1 н.о. вспомогательным контактом ( 9,12,18,25,32А ) 01 - трёхполюсные с 1 н.э. вспомогательным контактом ( 9,12,18,25,32А ) - трёхполюсные с 1 н.з и 1 н.о. вспомогательным контактом (40,50,65,80,95А) 04 - четырёхполюсные ( 9,12,25,40,50,65,80,95А ) 08 - четырёхполюсные ( 2 замыкающих и 2 размыкающих главных контакта 9,12,25,40,50,65,80,95А ) условное обозначение исполнения ( цифры соответствуют рабочему току в категории АСЗ при 380В ) условное обозначение типа условное обозначение контактора условный код изготовителя

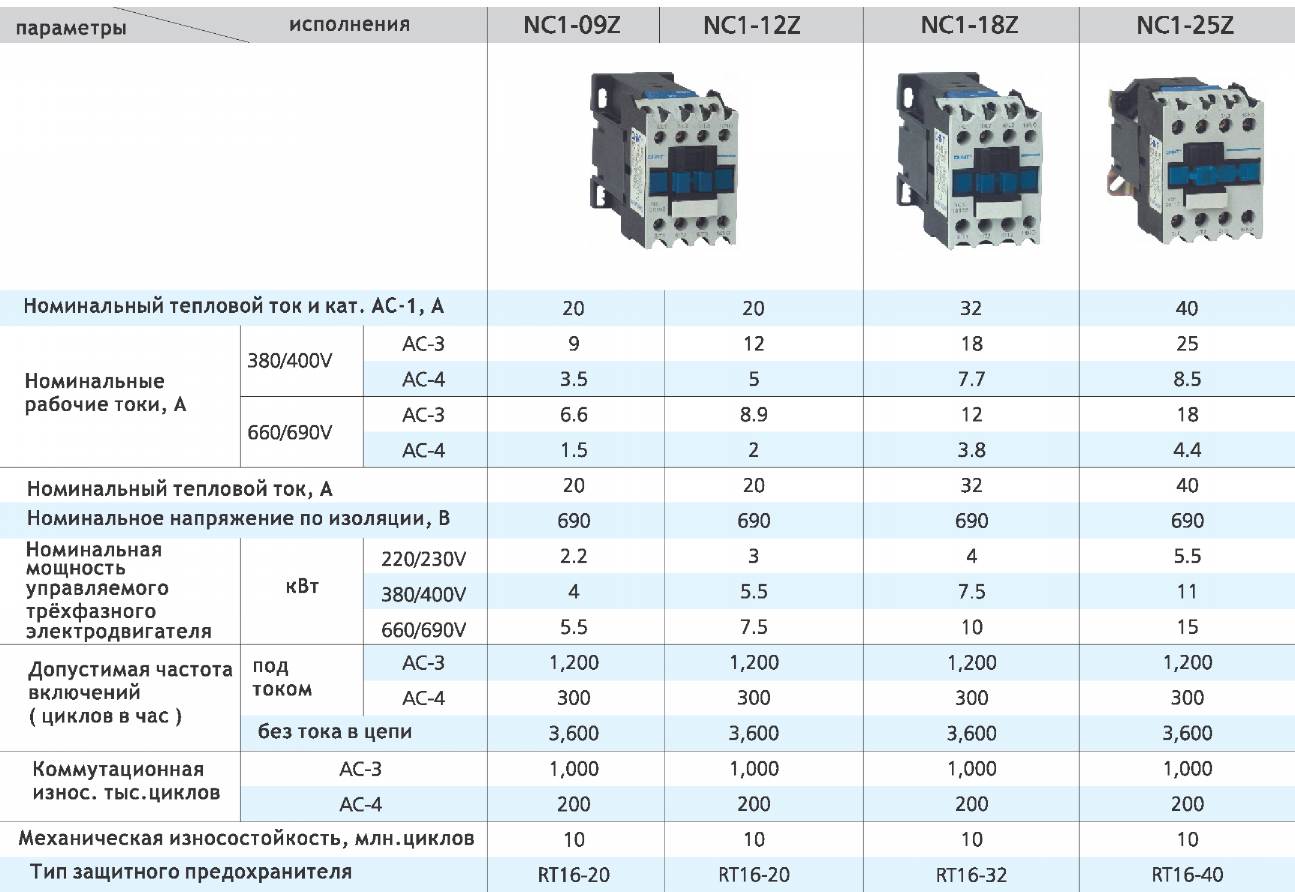

3. Технические параметры

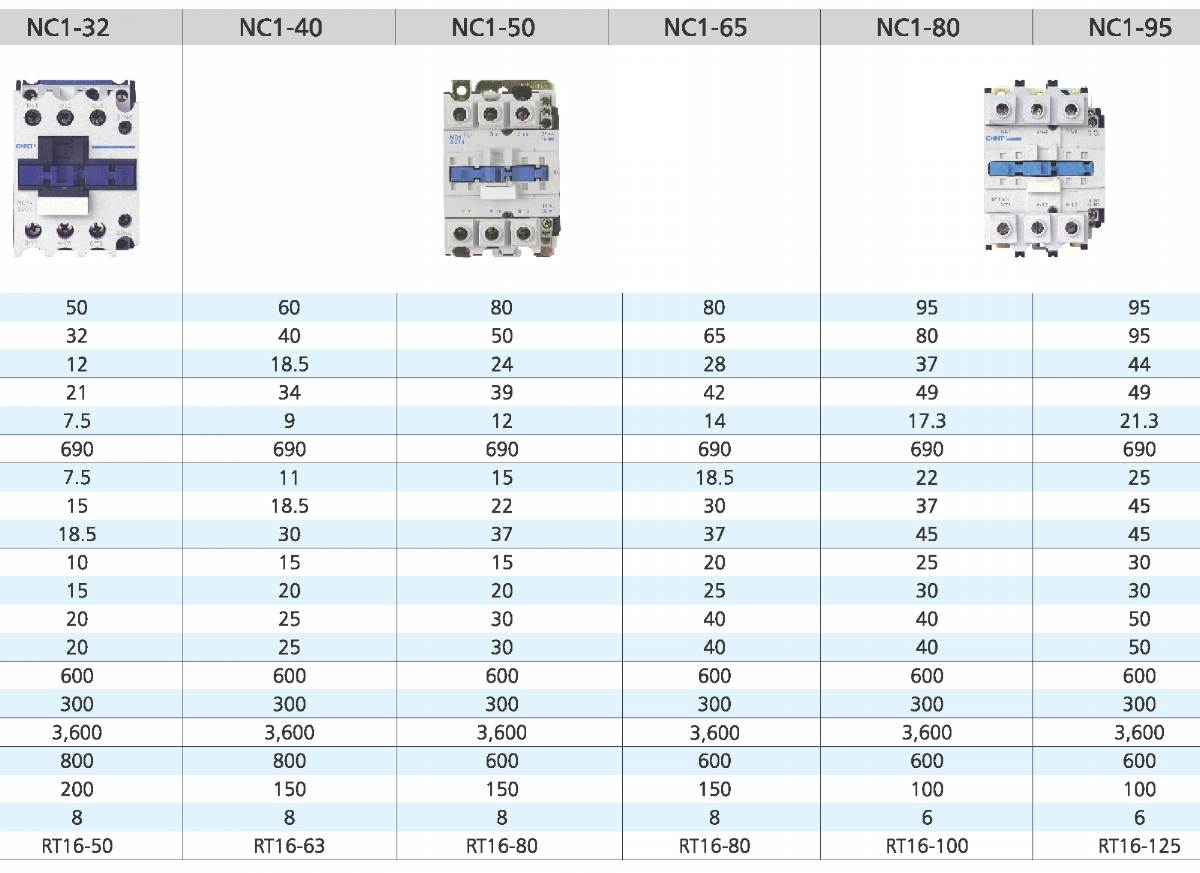

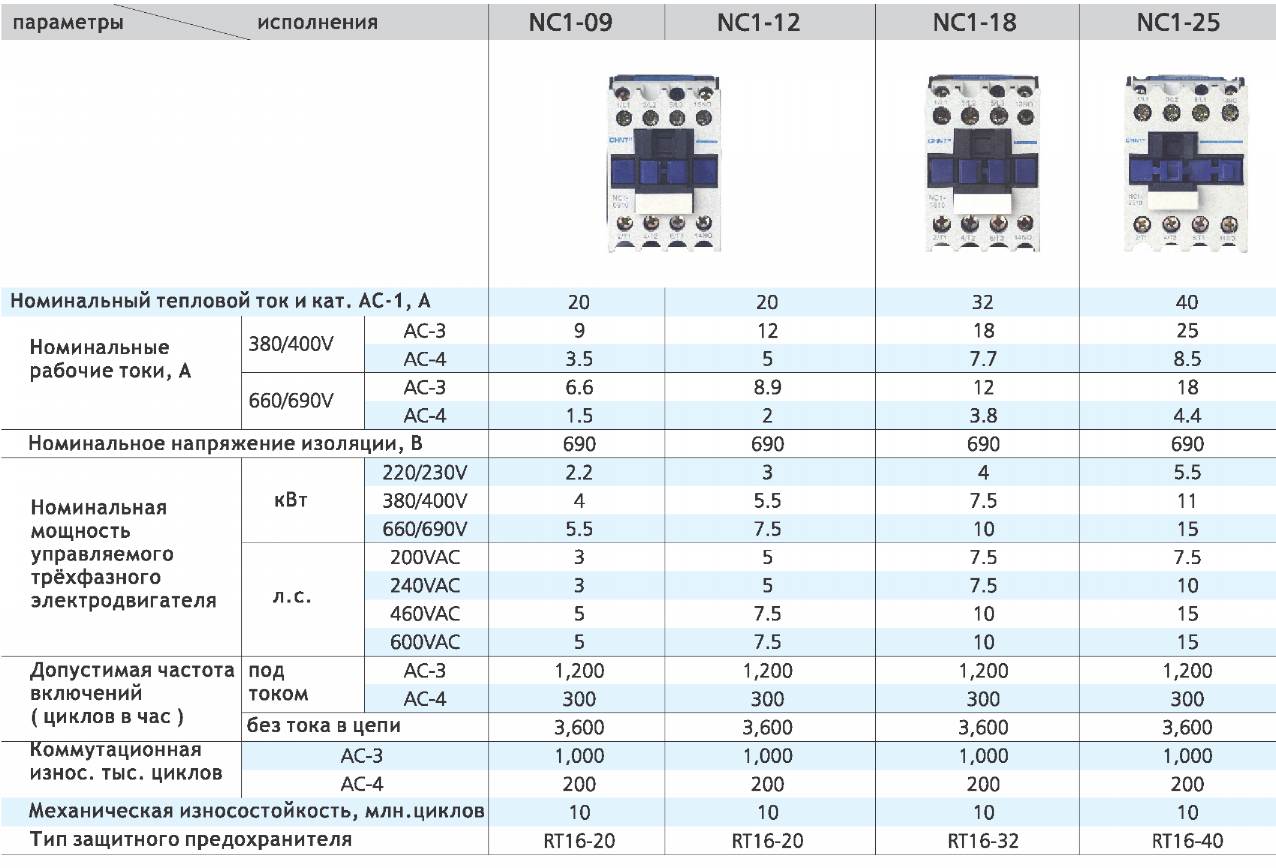

3.1 Характеристики при переменном токе

- управляющая цепь переменного тока

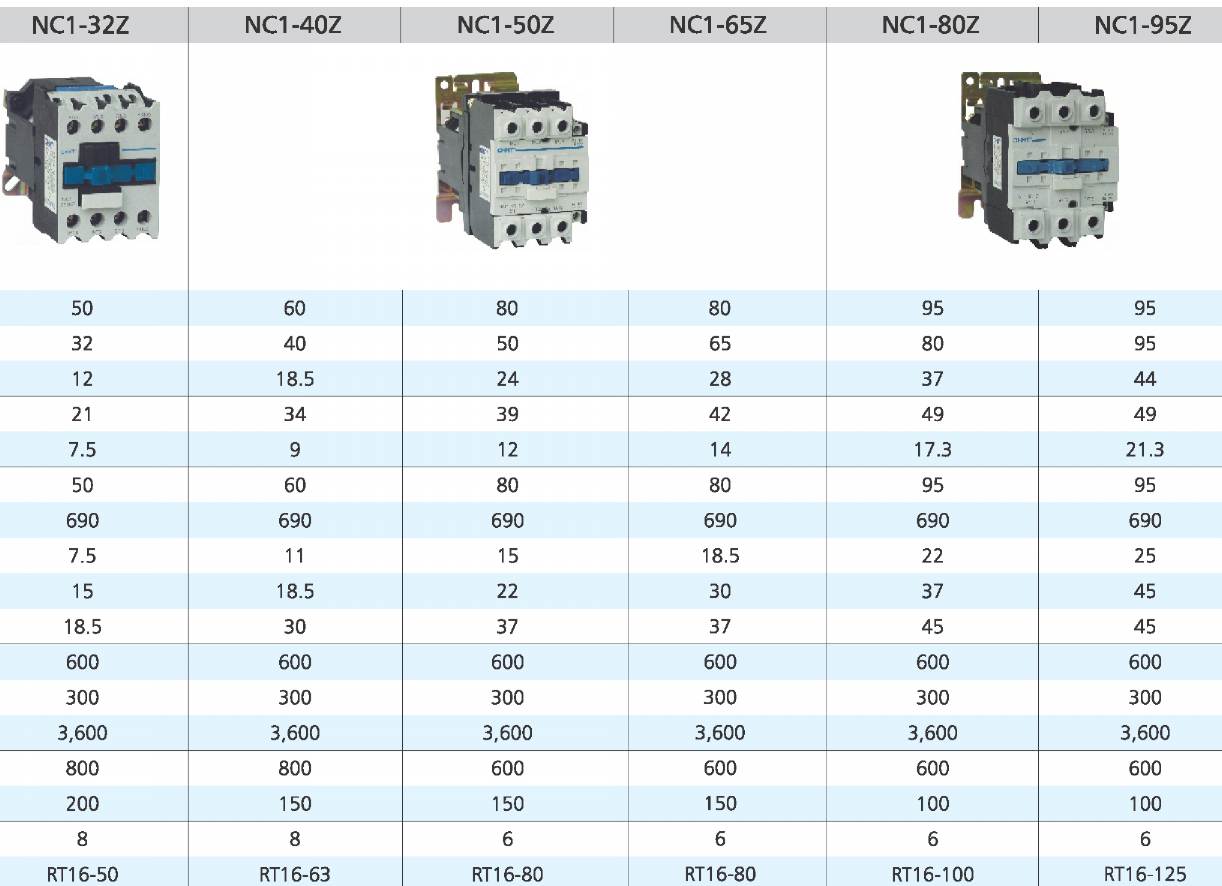

3.2 Технические характеристики - управляющая цепь постоянного тока

4. Дополнительные узлы

4.1 Дополнительные узлы

Параметры / исполнения			NC1 -09(Z)	NC1-12(Z)	NC1 -18(Z)	NC1-25(Z)
управле­ние перемен­ным током	потребля­емые мощности	на включение, ВА	70	70	70	110
		на удержание, ВА	8	8	8	11
		мощность, Вт	1.8-2.7	1.8-2.7	1.8-2.7	3-4
	параметры управле­ния	U включения	(85%-110%) Us
		U отключения	(20%—75%) Us
	номинальные напряжения цепи управления 50/60 Гц, В		24,36,48,110,127,220,240,380,415,440,480,500,600,660
управле­ние постоян­ным током	мощность на управление, Вт		9	9	11	11
	параметры управления	U включения	(85%-110%) Us
		U отключения	(10%—75%) Us
	номинальные напряжения управления, В		24,36,48,110,220

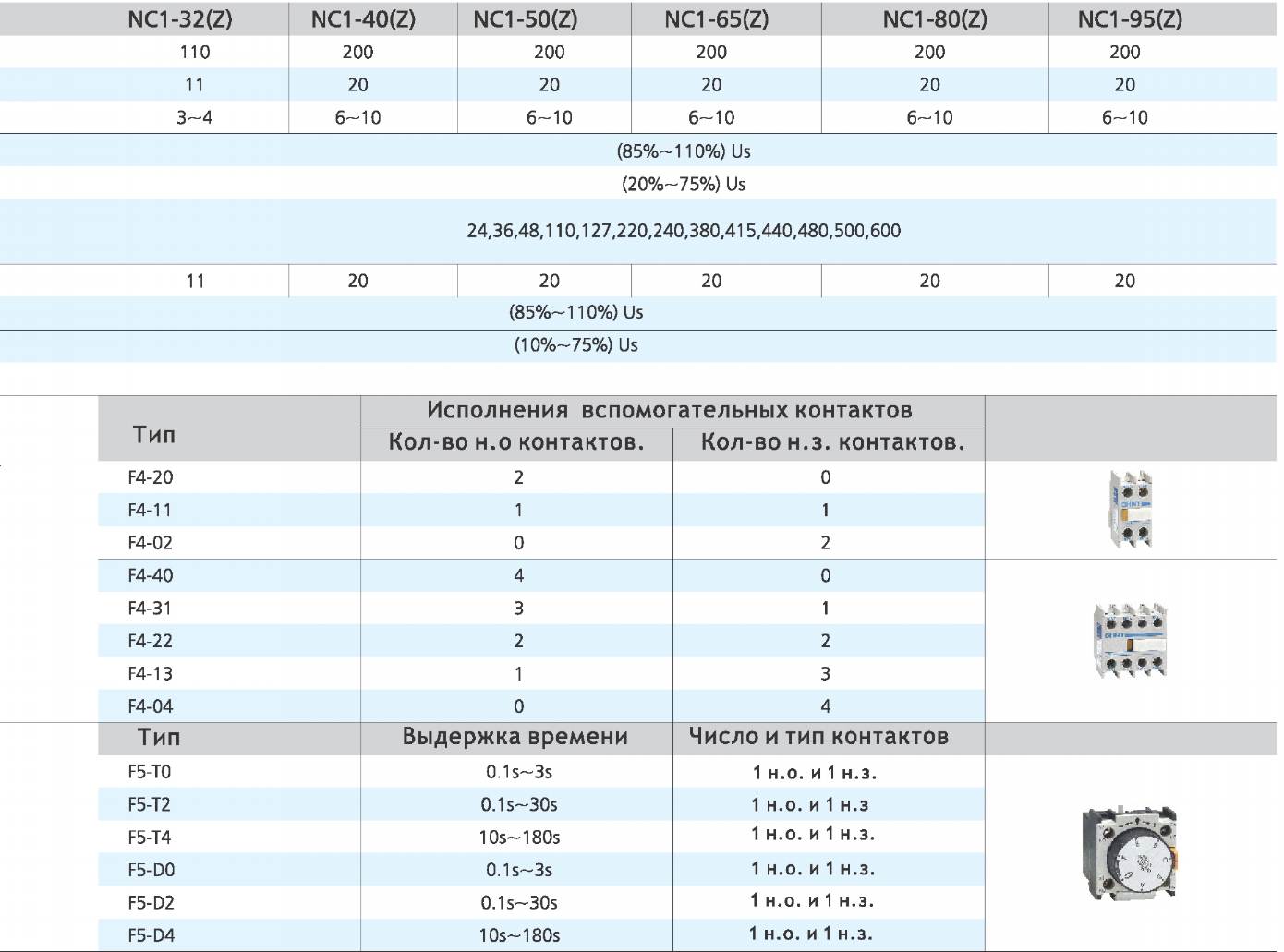

Вспомогательные контакты типа F4

количество н.з.контактов

количество н.о.контактов

тип вспомогательных контактов

Вспомогательные контакты с выдержкой времени типа F5

0: выдержка времени 0,1-3 сек.

2: выдержка времени 0,1 - 30 сек.

4: выдержка времени 10-180 сек.

Т: выдержка на включение; D: выдержка на отключение

тип вспомогательных контактов

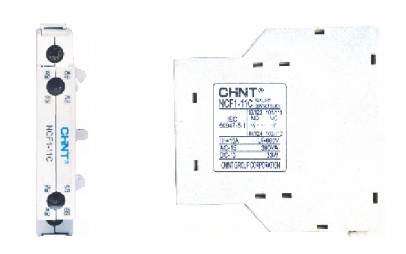

Вспомогательные контакты в боковой приставке типа NCF-11С

боковая приставка

1: 1 н.з. контакт

1: 1 н.о. контакт обозначение типа

условное обозначение вспомогательных контактов условное обозначение контактора условный код изготовителя ( компании )

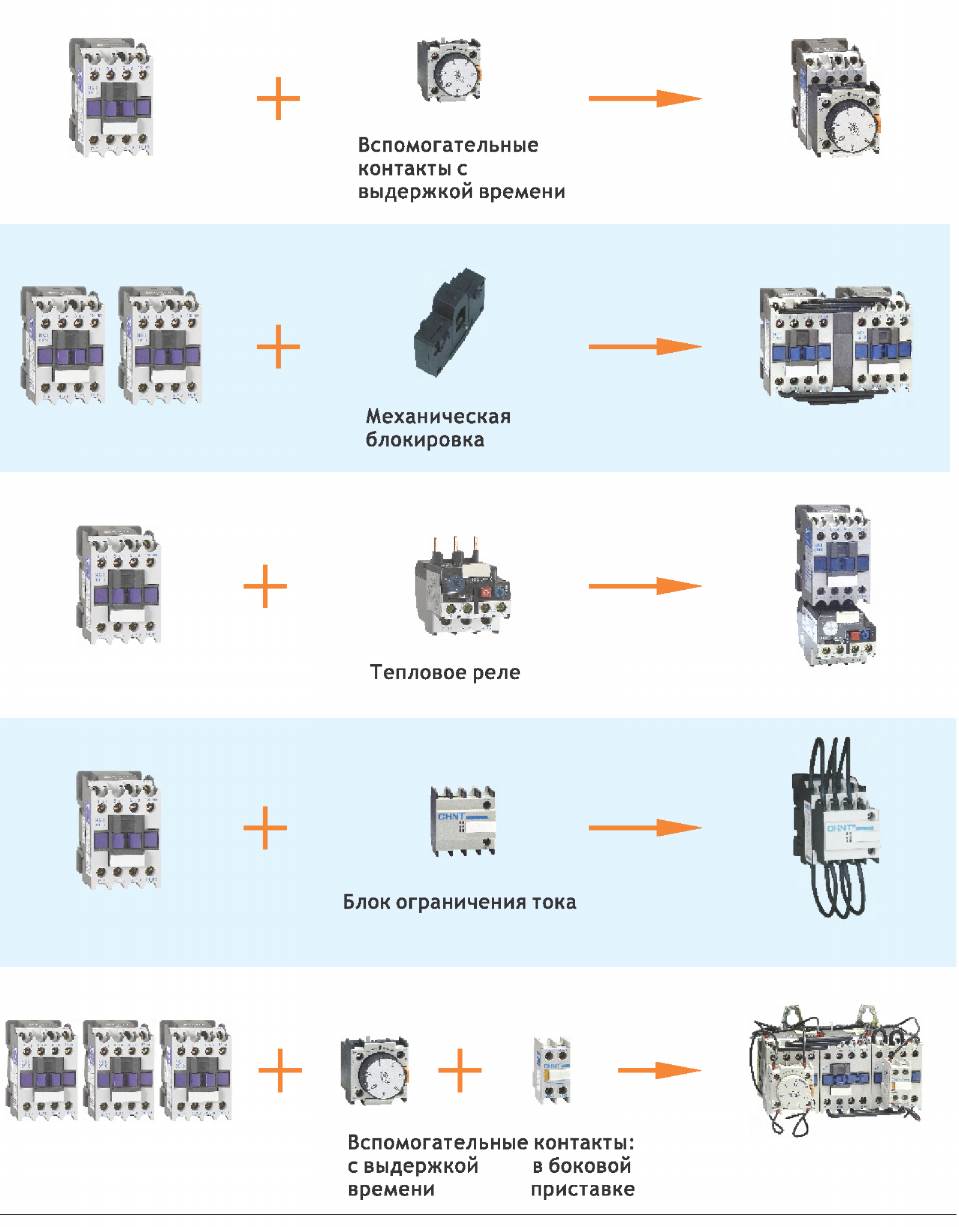

4.2 Соединение контактора с дополнительными узлами и другими изделиями, тип конечной продукции

Конечная продукция Контактор Присоединяемые блоки Конечный вид

Контакторы с выдержкой времени
Реверсивные контакторы
Магнитные пускатели
Контактор для цепей компенсации реактивной мощности
Многофункциональный магнитный пускатель типа Star - delta

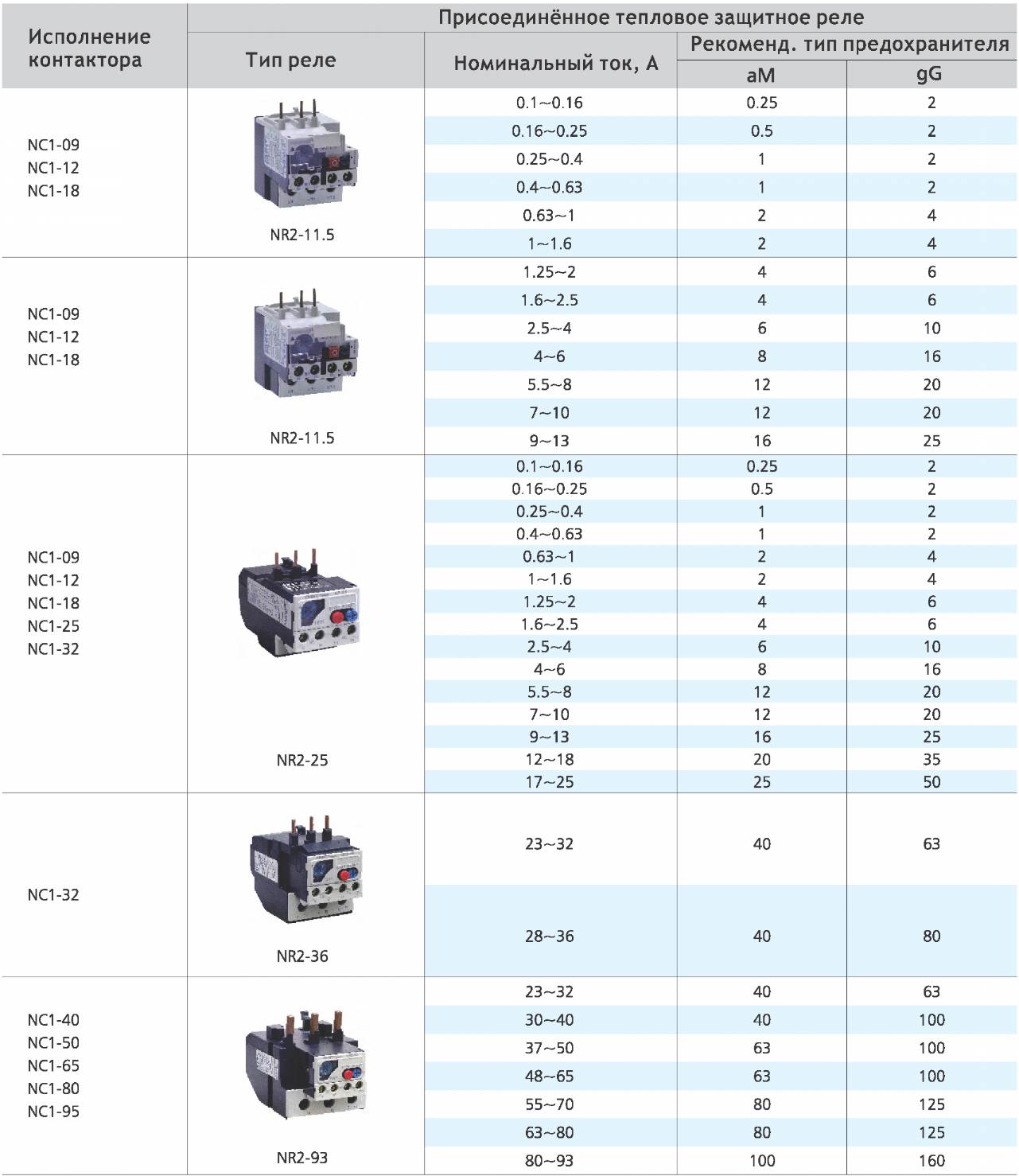

4.3 Соединение контакторов с тепловыми реле

4.4 Соединение контакторов с электронными реле

Исполнение контактора	Характеристики
	Тип реле	Тепловой ток, А	Регулируемый отключающий ток, А	Рекомендуемый тип предохранителя
	NRE8-25	1.2	0.6-1.2	RT36-4 (NT00-4)
NC1-09		2.4	1.2-2.4	RT36-6 (NT00-6)
		4	2-4	RT36-10 (NT00-10)
		8	4-8	RT36-16 (NT00-16)
NC1-12		10	5-10	RT36-20 (NT00-20)
		12	7-12	RT36-25 (NT00-25)
NC1-18		20	10-20	RT36-40 (NT00-40)
NC1-25		25	20-25	RT36-50 (NT00-50)
NC1-32		32	22-32	RT36-80 (NT00-80)
NC1-40	NRE8-40	4	2-4	RT36-10 (NT00-10)
		8	4-8	RT36-16 (NT00-16)
		10	5-10	RT36-20 (NT00-20)
		20	10-20	RT36-40 (NT00-40)
		40	20-40	RT36-80 (NT00-80)
NC1-40	NRE8-100
NC1-50		65	30-65	RT36-160 (NT00-160)
NC1-65
NC1-80 NC1-95		100	50-100	RT36-200 (NT1-200)

5. Техническая информация

5.1 Присоединение внешних проводников

Исполне­ние контактора	Присоединяемые медные проводники, сечение и кол-во					Момент затяжки, Нм
	Кол-во провод­ников	Гибкие многопроволоч­ных, мм2	Жёсткие многопроволоч­ных, мм2	Одно­проволоч­ных, мм2	Размер винта
NC1-09	1-2	2.5	4	4	М3.5	0.8
NC1-12	1-2	2.5	4	4	М3.5	0.8
NC1-18	1-2	4	6	6	М3.5	0.8
NC1-25	1	4	10	6	М4	1.2
		4	6	6	М4	1.2
NC1-32	1	4 4	10 6	6 6	М4 М4	1.2 1.2
NC1-40	1	10	16	10	М4	1.2
		10	10	10	М8	3.5
NC1-50	1	16	25	25	М8	3.5
		16	16		М8	3.5
NC1-65	1	16	25	25	М8	3.5
		16	16		М8	3.5
NC1-80	1	50	50	50	М8	3.5
		25	35		М10	4.0
NC1-95	1	50	50	50	М10	4.0
	2	25	35		М10	4.0

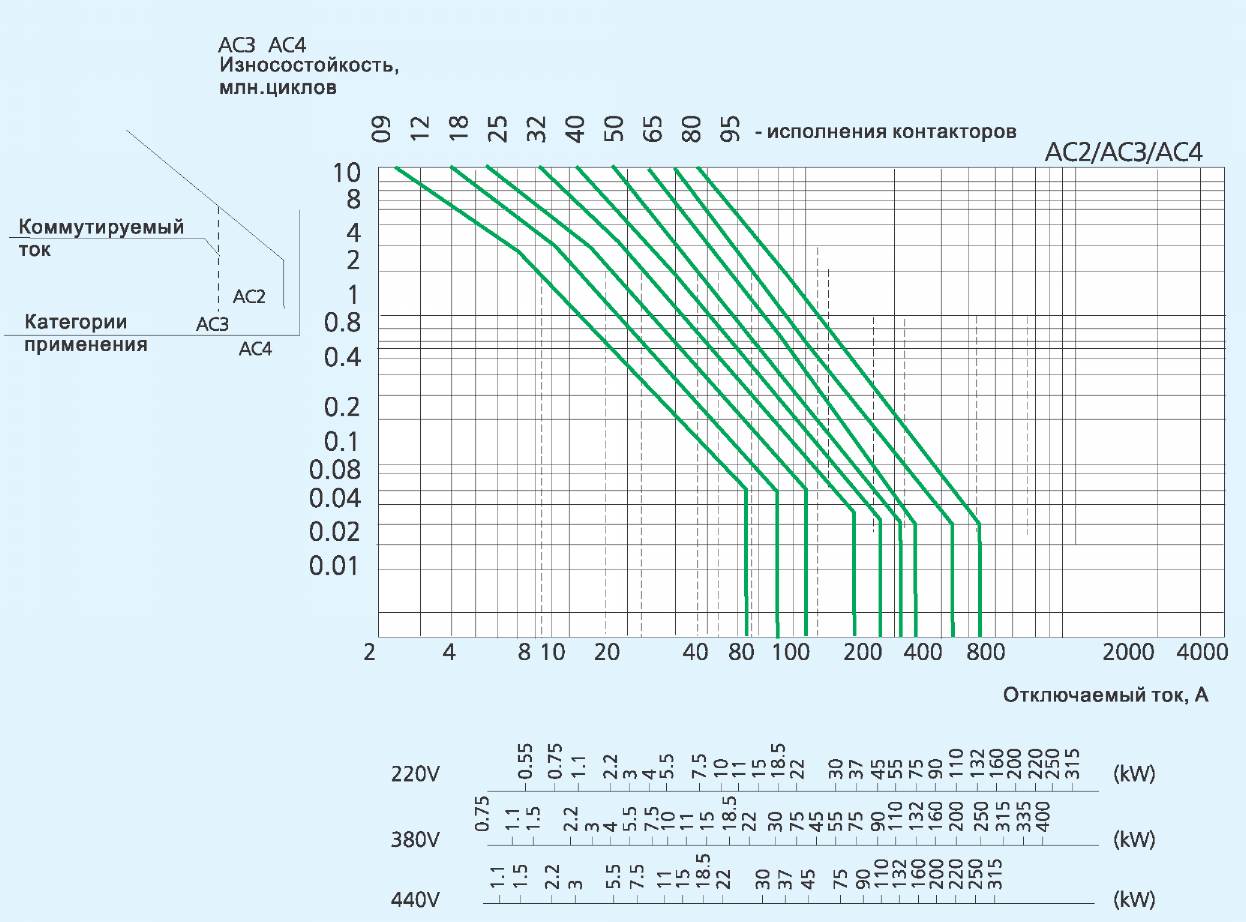

5.2 График характеристик коммутационной износостойкости

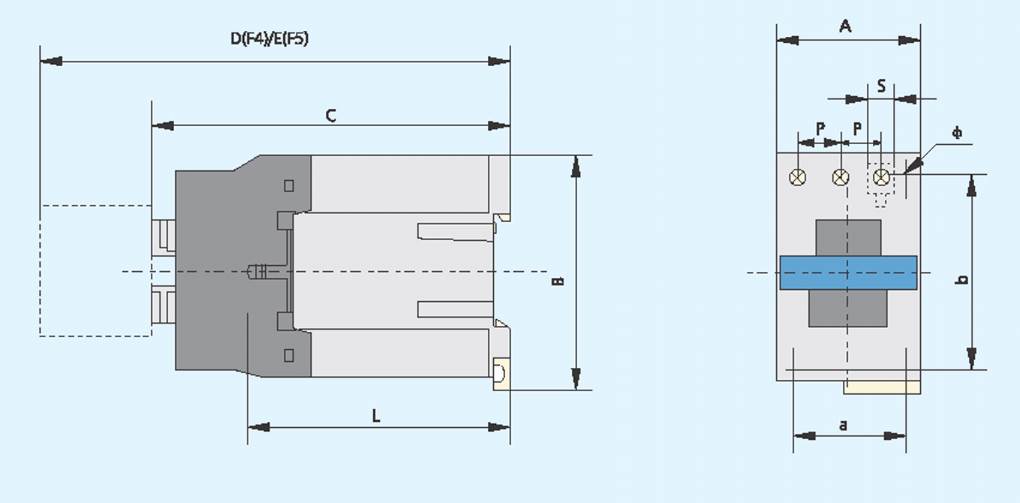

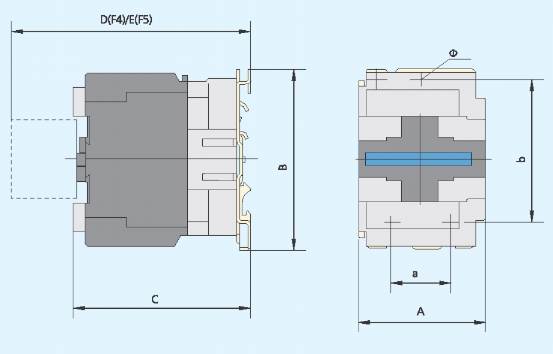

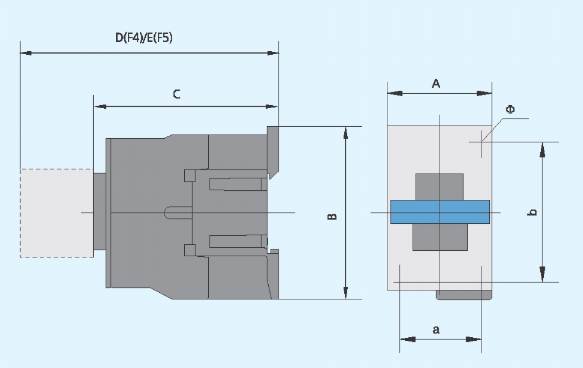

6. Габаритные и установочные размеры (в мм)

NC1-09-32

NC1-09Z—32Z

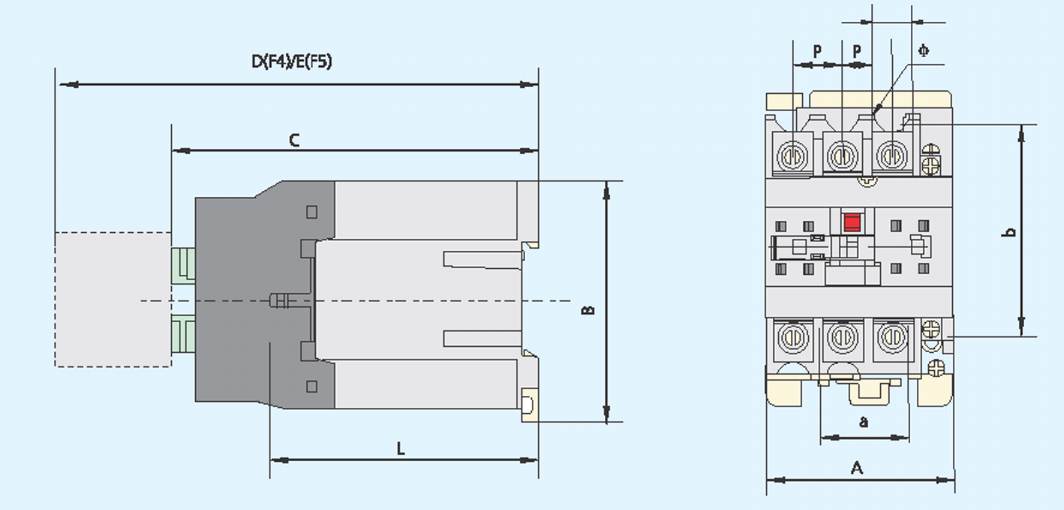

NC1-40Z-95Z

Примечания:

L: расстояние от панели крепления до выводных зажимов главных контактов

Р: межполюсные расстояния главных контактов

S: ширина гнезда выводного зажима главных контактов

Исполнение	A max	В max	С max	D max	E max	a	b	Ф	L	P	s
NC1-09(Z)~12(Z)	47	76	82(116)	120.5(154.5)	140.5(174.5)	34/35	50/60	4.5	60(95)	10.5	8.6
NC1-18(Z)	47	76	87(122)	125.5(160.5)	145.5(180.5)	34/35	50/60	4.5	61(96)	11.3	104
NC1-25(Z)	57	86	95(131)	133.5(169.5)	153.5(189.5)	40	48	4.5	70(107)	13.2	11.7
NC1-32(Z)	57	86	100(138)	138.5(176.5)	158.5(196.5)	40	48	4.5	71.6(120)	14.5	13
NC1-4011(Z)~6511(Z)	77	129	116(173)	154.5(211.5)	174.5(231.5)	40	100/110	6.5	78(135)	20	8.6
NC1 -4004/40080—6504/65080	84	129	116(173)	154.5(211.5)	174.5(231.5)	40	100/110	6.5	78(135)	20	8.6
NC1-8011 (Z)-9511(Z)	87	129	127(188)	165.5(226.5)	185.5(246.5)	40	100/110	6.5	83(140)	23.5	12
NC1-8004/8008(Z)~9504/9508(Z)	96	129	127(183)	160.5(221.5)	180.5(241,5)	40	100/110	6.5	83(140)	23.5	12
