Концевые кабельные заделки - КВЭ

1. Концевые кабельные заделки
2. КВЭ

На рис. 3 представлена концевая кабельная заделка для исполнений КВЭтв и КВЭн в пластмассовой форме, а на рис. 4 — для исполнения КВЭт в съемной форме. В табл. 8 указаны размеры для всех исполнений концевых заделок типа КВЭ, а в табл. 9 — необходимые материалы и изделия для их монтажа.

Концевые заделки внутренней установки марки КВЭп предназначены для оконцевания трехжильных и четырехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ в сырых и особо сырых помещениях. Корпус муфты отливается в съемную или несъемную пластмассовую форму. Внутри корпуса выполняется переход с жил кабеля с бумажной изоляцией на одножильные кабели марки ВВ или провода АПРТО или ПРТШ.

На рис. 5 представлен общий вид концевой заделки КВЭп. В табл. 10 и 11 указаны основные размеры заделок и разделки кабеля, а в табл. 12 — необходимые материалы и изделия для монтажа заделок.

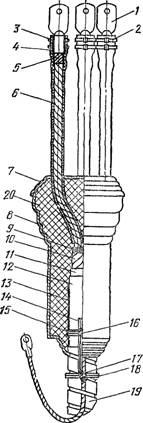

Рис. 3. Концевая заделка КВЭ в пластмассовой форме:

1 — наконечник; 2 — металлический бандаж; 3, 13 — подмотка из ленты ЛЭТСАР ЛПм или хлопчатобумажной ленты с промазкой эпоксидным компаундом; 4 — термоусаживаемая, кремннйорганическая или наиритовая трубка; 5 — жила; б — изоляция жилы; 7— крышка формы; 8—форма; 9— бандаж из пряжи; 10— поясная изоляция; 11 — ступень полупроводящей бумаги; 12 — металлическая оболочка; 14 — провод заземления; 15, 18 — проволочный бандаж; 16, 17 — места пайки; 19 — броня кабеля; 20 — эпоксидный компаунд

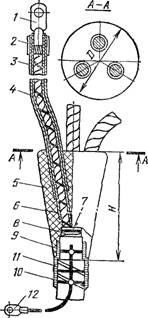

Рис. 4. Концевая заделка КВЭт, выполненная с применением съемной формы:

1 — наконечник; 2—подмотка из хлопчатобумажной ленты с обмазкой эпоксидным компаундом; 3 — трехслойная трубка; 4 — изоляция жилы; 5 — эпоксидный корпус; 6 — подмотка из липкой поливинилхлоридной ленты; 7 — бандаж из пряжи; 8 — поясная изоляция; 9 — провод заземления; 10 — проволочный бандаж; 11 — подмотка из хлопчатобумажной ленты с промазкой эпоксидным компаундом; 12 — наконечник провода заземления

Маркоразмеры концевых заделок КВЭ*

* Пластмассовые и другие формы могут иметь различное конструктивное исполнение но размеры должны быть не менее указанных в табл. 8.

Примечание. S — расстояние между жилами на выходе из заделки.

Таблица 9. Материалы и изделия для монтажа заделки КВЭ

Примечания: I. Клей ПЭД-Б применяется при монтаже заделок КВЭтв, а также для заделок всех исполнений при оконцевании кабелей ААШв.

2. Количество припоя ПОССу 30-0,5 (или ПОС 40) приведено для оконцевания наконечинков пайкой. При другом способе оконцевания количество припоя сокращается до 0,06 кг.

3. Длина поставляемых заводами трубок составляет 1 м.

4. Для четырехжильных кабелей поставляется четыре трубки.

Рис. 5 Общий вид концевой заделки КВЭп до 1 кВ:

1 — наконечник; 2 — подмотка лентой ЛЭТСАР или ПВХ; 3 — гибкий кабель или провод; 4 — корпус формы; 5 — провод заземления; 6—шланг

Таблица 10. Основные размеры концевых заделок КВЭп до I кВ

* b— расстояние между жилами.

Таблица 11. Размеры разделки кабеля для КВЭп до 1 кВ

Примечание. Размеры Б, О и П для всех муфт соответственно равны 50, 50 и 25 мм.

Таблица 12. Материалы и изделия для монтажа муфт КВЭп 1 кВ

Примечание Сечение провода АПРТО должно соответствовать сечению жил кабеля Провод АПРТО поставляется для муфт, монтируемых на кабелях с сечением жил до 120 мм2 включительно.

Концевые заделки КВсл из самосклеивающихся лент предназначены для оконцевания кабелей с бумажной изоляцией на напряжение до 10 кВ с алюминиевыми или медными жилами сечением до 240 мм2 внутри сухих помещений при разности уровней между высшей и низшей точками расположения кабеля на трассе до 10 м включительно

Заделки поставляются по ТУ 36-2307—80.

Общий вид заделки представлен на рис. 6, а на рис. 7 — уплотнительный конус. В табл. 13—15 указаны маркоразмеры заделок.

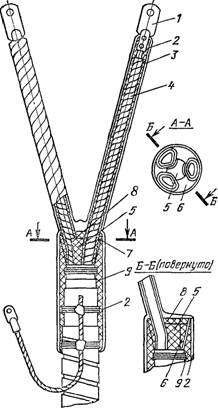

Рис 6. Общий вид концевой заделки КВсл:

1 — наконечник; 2 — подмотка из поливинилхлоридных лент; 3 — подмотка из лент ЛЭТСАР или ЛЭТСАР и ЛЭТСАР ЛПТ; 4 — бумажная изоляция жилы; 5 — центральный уплотнительный конусный вкладыш; б — боковой уплотнительный конусный вкладыш; 7 — бандаж из ленты ЛЭТСАР; 8 — крестообразная уплотнительная подмотка; 9 — герметизирующая подмотка из лент ЛЭТСАР или ЛЭТСАР и ЛЭТСАР ЛПМ

Рис. 7. Образование конусного уплотнительного вкладыша: 1 — линия среза

Таблица 13. Маркоразмеры заделок КВсл

Примечание. В ТУ 36-2307—80 заделки обозначены соответственно для кабелей: до 1 кВ КВсл-1—КВслЗХ95-1, КВсл-2—КВслЗХ 185-1 н КВсл-3—КВсл-ЗХ Х240-1; 6—10 кВ КВсл-1—КВсл-ЗХ50-10, КВсл 2—КВсл-3х 120-10 и КВсл 3— КВсл-ЗХ240-Ш.

Таблица 14. Размеры уплотнительных конусов

Таблица 15. Материалы и изделия для монтажа заделок КВсл
