Кабельные системы с изоляцией из сшитого полиэтилена

Системы кабелей с изоляцией из сшитого полиэтилена Введение

Соединения, которым можно доверять

Группа АББ производит силовые кабели для прокладки в земле, на воздухе и под водой на самые высокие напряжения.

Помимо этого мы производим соответствующие соединительные и концевые муфты, а также другую арматуру для всех видов кабелей. Эти изделия полностью совместимы. Таким образом, мы знаем, что соединяем.

Опыт, на который можно положиться

АББ обладает большим опытом осуществления кабельных проектов во всем мире с охватом всех стадий - от планирования до пусконаладочных работ, включая проектирование, прокладку, монтаж кабелей и испытания после прокладки. Немногие производители кабелей имеют такие длительные традиции работы в области высоких напряжений, как АББ. Первую поставку кабеля мы осуществили в 1883 году, а к 1970 году освоили технику изготовления кабелей с трехслойной экструдированной изоляцией из сшитого полиэтилена (СПЭ). В начале 70-х годов мы приступили к поставкам кабелей на напряжение свыше 100 кВ, а наш первый кабель с СПЭ-изоляцией на напряжение 245 кВ был сдан в эксплуатацию в 1978 году. С того времени АББ поставила свыше 8 500 км кабелей с СПЭ-изоляцией на напряжение свыше 100 кВ. Это опыт, на который вы можете положиться.

Научно-исследовательские разработки

Группа АББ всегда была пионером в области высоких напряжений. Во многих областях мы были первыми, у нас есть мировые рекорды. Но нет коротких путей к успеху.

Для сохранения наших позиций требуется проведение исследовательских и инновационных работ с использованием богатого опыта, накопленного за многие годы. Одна из движущих сил нашей исследовательской работы - стремление удовлетворить новые и постоянно растущие требования со стороны электротехнической промышленности и развивающегося рынка электроэнергетики. Сегодня мы ставим перед собой задачи, решения которых потребуются нашим заказчикам завтра.

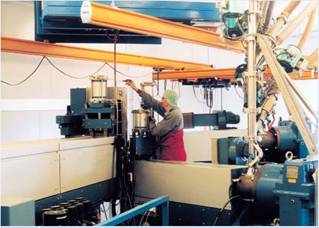

Современный уровень производства

В компании АББ опыт и умение находятся в тесном содружестве. Мы производим кабели уже в течение 120 с лишним лет и с самого начала мы - одни из ведущих производителей. Наши заводы - в числе самых современных во всем мире, наша передовая система обеспечения качества ничего не оставляет на волю случая. Каждый миллиметр кабеля должен быть совершенным. Мы проектируем и изготовляем кабели по международным стандартам и/или согласно спецификациям наших заказчиков.

В данной брошюре в основном представлены кабельные системы напряжением 110-500 кВ с СПЭ-изоляцией для прокладки в земле и на воздухе.

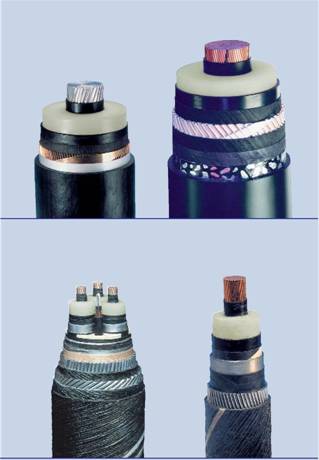

Кабели с СПЭ-изоляцией - конструкция, монтаж и испытания

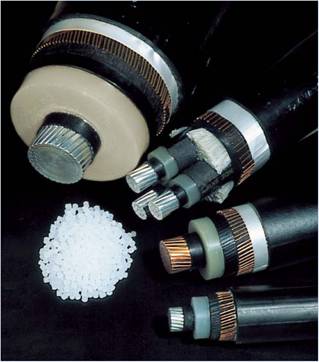

СПЭ-кабель

Одножильные кабели с изоляцией из СПЭ включают в себя следующие элементы:

Жила

Медная или алюминиевая скрученная уплотненная

Медная сегментная

Медная или алюминиевая профильные

Герметизированная

Изоляционная система из СПЭ с тройной экструзией и сухой вулканизацией

Металлический экран

Медный проволочный

Медный ленточный

Экран с поперечной герметизацией алюмо- или меднополимерной лентой сваренной с внешней оболочкой

Свинцовая оболочка

Экран с продольной герметизацией

Полимерная наружная оболочка

Полиэтилен

ПВХ пластикат

Безгалогенный материал,

не распространяющий горение

Электропроводящий слой, экструдированный поверх оболочки

для ее специальной проверки на целостность

Броня

Одноповивная проволочная броня

Двухповивная проволочная броня

Арматура для СПЭ-кабелей

Современная номенклатура кабельной арматуры для систем кабелей с СПЭ-изоляцией производства компании АББ включает в себя:

Соединительные муфты и муфты со встроенным устройством для транспозиции экрана

Переходные муфты для соединения кабелей с СПЭ-изоляцией

с маслонаполненными кабелями

Наружные концевые муфты

с фарфоровыми или силиконовыми изоляторами

Экранированные съемные кабельные наконечники для переключающих устройств и трансформаторов

Концевые элегазовые вводы для присоединения к трансформаторам и КРУЭ

Устройства для заземления и транспозиции

Систему датчиков распределения температуры

Встроенный оптоволоконный кабель для контроля температуры по всей длине кабеля и передачи данных, вместо отдельно прокладываемого такого же кабеля. Особенно удобен для 3-х жильного подводного кабеля и кабеля с медным проволочным экраном.

Монтаж СПЭ-кабелей

Монтаж кабельных систем в основном заключается в подготовке траншеи, протягивании кабеля, закреплении кабеля и монтаже арматуры. Дипломированные монтажники АББ квалифицировано выполнят работу, необходимую для обеспечения надежной работы кабельной системы.

АББ имеет большой положительный опыт применения различных технологий монтажа, включая прокладку непосредственно в грунте, в трубах, шахтах, лотках, туннелях, подводную прокладку, а также применения таких технологий как направленное бурение, поддомкрачивание труб и т. д.

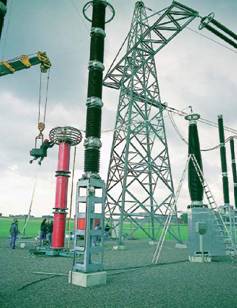

Испытания кабельных систем с СПЭ-изоляцией

Стандартные периодические испытания, испытания на образцах, типовые испытания и испытания после прокладки, как правило, проводятся в соответствии со стандартами МЭК. Также могут применяться и другие международные и национальные стандарты по соглашению между производителем и заказчиком.

Периодические испытания кабельных систем с СПЭ-изоляцией и арматуры

Измерение уровня частичных разрядов

Высоковольтные испытания параметров изоляции

Электрические испытания наружной оболочки, если таковые требуются

Визуальная проверка

Испытания на образцах

Испытания на образцах проводят с периодичностью, требуемой соответствующими стандартами МЭК.

Проверка электрического сопротивления жилы

Проверка конструкции и геометрических размеров

Определение емкостных характеристик кабеля

Проверка степени полимеризации изоляционных материалов

Электрические испытания

Испытания после прокладки

Испытание наружной оболочки постоянным током

Испытание изоляции переменным напряжением

"
