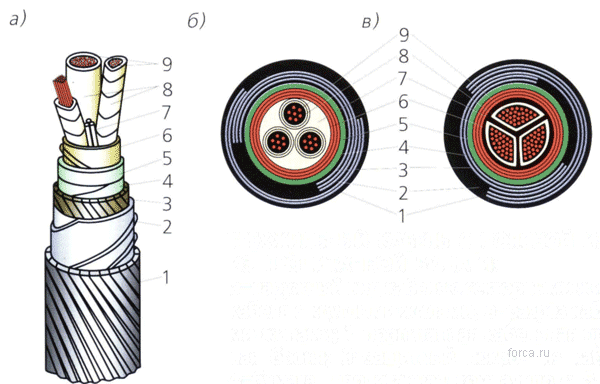

Страница 1 из 3Трехжильный кабель с поясной изоляцией из пропитанной бумаги

а - наружный вид кабеля с секторными жилами; б - разрез кабеля с круглыми жилами; е - разрез кабеля с секторны­ми жилами; 1 - пропитанная кабельная пряжа; 2 - ленточная броня; 3 - защитный покров из кабельной пряжи; 4 - бумага, пропитанная компаундом; 5 - защитная обо­лочка; б - поясная изоляция; 7 - заполнитель; 8 - изоляция жил; 9 – жилы

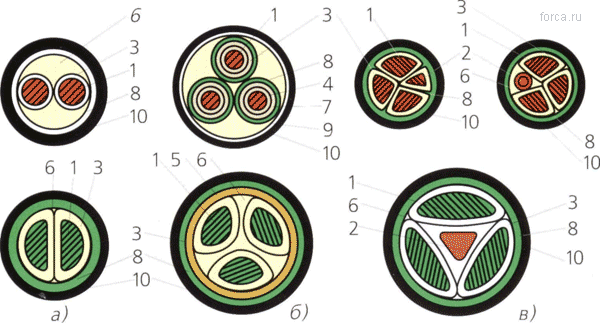

Сечения силовых кабелей

а - двухжильные кабели с круглыми и сегментными жилами; б - трехжильные кабе­ли с поясной изоляцией и отдельными оболочками; в - четырехжильные кабели с ну­левой жилой круглой, секторной и треугольной формы; 1 - токопроводящая жила; 2 - нулевая жила; 3 - изоляция жилы; 4 - экран на токопроводящей жиле; 5 - поясная изоляция; 6 - заполнитель; 7 - экран на изоляции жилы; 8 - оболочка; 9 - бронепокров; 10 - наружный защитный покров

"
