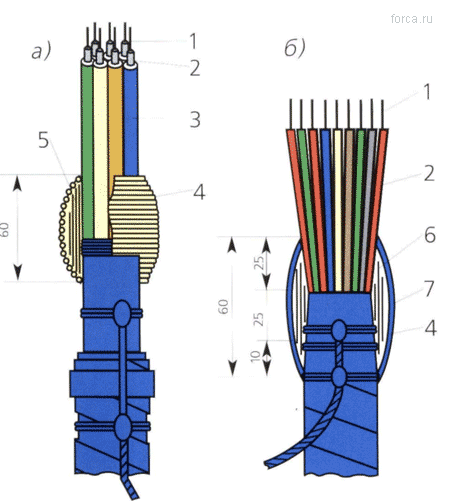

Страница 3 из 3Концевые заделки контрольных кабелей с резиновой изоляцией:

а - с лентой ПХВ; б - с защитным покрытием СПО-46

1 - жилы кабеля;

2 - резиновая изоляция; 3 - ПХВ трубки; 4 - бандаж из шпагата; 5 - ПХВ лента;

6 - лента, пропитанная лаком ПХВ; 7 - защитное покрытие

Концевая заделка контрольного кабеля с поливинилхлоридной изоляцией

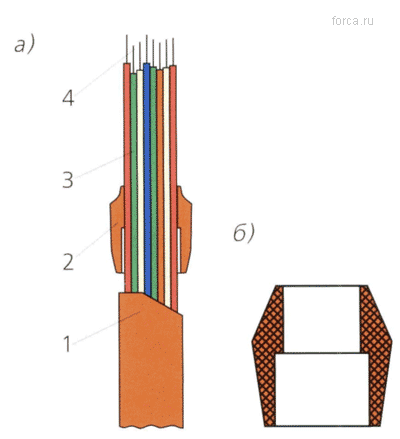

Концевая заделка (а) контрольного кабеля с поливинилхлоридной изоляцией с помощью пластмассового оконцевателя (б):

1 - ПХВ оболочка;

2 – пластмассовый оконцеватель;

3 - ПХВ изоляция;

4 – жилы кабеля

"
