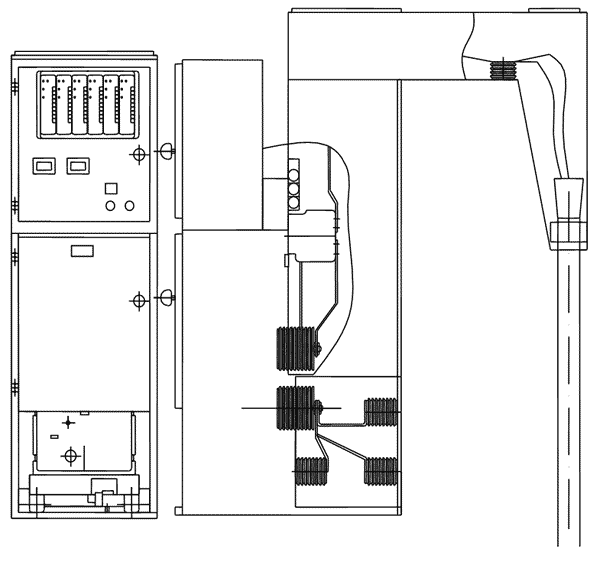

К-104М - КРУ 6-10 кВ внутренней установки
Шкафы К-104 М предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинального напряжения 6 и 10 кВ в сетях с изолированной нейтралью и изготавливаются для нужд народного хозяйства и поставки на экспорт.
Шкафы К-104 М рекомендуются для установки в распределительных устройствах собственных нужд тепловых и атомных электростанций, в электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанций /УЗТП/ сельскохозяйственных потребителей.
Шкафы К-104 М соответствуют требованиям ГОСТ 14693-90 и ТУ 34-13-10854-84.
Шкафы выполняются по схемам главных цепей, приведенным ниже, и по схемам вспомогательных цепей, разработанным на основании типовых работ институтов “ВНИПИ энергопром”, “Энергосетьпроект”, “Атомтеплоэнергопроект”, “Тяжпромэлектропроект”, “Сельэнергопроект” и д.р. Схемы вспомогательных цепей могут быть выполнены на электромеханических реле, на электронных устройствах ЯРЭ или КЭУ.
Подробный перечень схем вспомогательных цепей приведен в приложении к технической информации на К-104 М ОКИ. 143. 044
Основные технические параметрышкафов К-104 М приведены в таблице 1.
Таблица 1.
| Наименование товара | Значение товара |
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей, кА | 630; 1000; 1600 |
| Номинальный ток сборных шин, кА | 630; 1000; 1600; 2000; 3000 |
| Тип включателя, установленного на выкатной тележке | масляный; вакуумный |
| Номинальный ток отключения выключателя, кА | 8; 12,5; 20; 31,5 |
| Номинальный ток термической стойкости (3с), кА | 8; 12,5; 20; 31,5 |
| Номинальный ток электродинамической стойкости главных цепей, кА | 20; 32; 52; 82 |
| Номинальное напряжение вспомогательных цепей, В: постоянного тока переменного тока | 220 200 |
| Условия обслуживания | двухстороннее |
| Климатическое исполнение по ГОСТ 15150-69 | УЗ |
| Степень защиты по ГОСТ 14254-80 (при закрытых дверях) | IP 20 |
| Высота над уровнем моря, м | не более 1000 |
| Температура окружающего воздуха, С | От +40 С до -25С |
При необходимости установки шкафов ввода и секционирования на ток 2000 или 3150 А рекомендуются к применению шкафы К-105 производства АО “ МОСЭЛЕКТРОЩИТ’. Шкафы К-105 стыкуются со шкафами К-104 М по сборным шинам и устанавливаются на тех же опорных швеллерах.
Шкафы с силовыми предохранителями со схемами главных цепей 251, 252, 253, 279, 280, 281, 282, 282-I, 299 допускает подключение трансформаторов до 100 кВА.
При расширении существующих РУ-6/10/кВ шкафы К-104 М при помощи переходных шкафов могут быть состыкованы со шкафами К-ХI I, К-ХХУ1, К-ХХУ11. Для выбора переднего шкафа в опросном листе на шкафы К-104 М необходимо указать расстояние от стены до задней стенки существующих шкафов. Со шкафами К-104 М шкафы К-104 М стыкуются непосредственно без переходного шкафа.
По способу присоединения шкафы К-104 М могут быть с шинным вводом или с кабельным вводом. Кабельные вводы могут быть выполнены сверху шкафа, снизу вне шкафа , снизу внутри шкафа. При этом следует иметь ввиду, что кабельный ввод снизу внутри шкафа возможен при условии выполнения кабельного присоединения не более чем двумя высоковольтными кабелями.
Отверстия в полу для ввода силовых и контрольных кабелей выполняются как показано на рис.9 и 10.
Дуговая защита линейнего отсека и отсека выдвижного элемента выполняются при помощи разгрузочных клапанов.
Дуговая защита отсека сборных шин может быть выполнена при помощи одного из следующих устройств:
- дугоуловителей, устанавливаемых по торцам каждой секции ;
- дугоулавлавающей шины типа “антенна”;
- фототирристоров.
КРУ К-104 М может устанавливаться однорядно или двухрядно. Минимальное расстояние от стены здания по задней стенки шкафа – 950 мм. Минимальное расстояние между шкафами при двухрядном их расположении – 1600 мм.
При использовании дугоуловителей для однорядного расположения КРУ между шкафами секционного выключателя и секционного разъединителя устанавливается шинный блок.
Выбор способа выполнения дуговой защиты сборных шин зависит от величины тока трехфазного к.з. на шинах КРУ, а также от количества шкафов в секции КРУ.
При выборе дуговой защиты необходимо иметь ввиду следующее:
- защита с дугоуловителями имеет чувствительность 3-31, 5 кА и количество шкафов в секции не имеет значения;
- защита с помощью “антенны” имеет чувствительность 1-15 кА и количество шкафов в секции должно быть не менее 5;
- защита с помощью фототирристоров применяется при токе к.з. до 15кА.
В объем поставки по требованию Заказчика могут входить:
- шинные мосты для двухрядного расположения КРУ при ширине коридора управления от 1600 до 3500 мм. С интервалом через 100мм.);
- шинные вводы для ближнего и дальнего ряда КРУ (рис.8);
- навесные релейные шкафы, устанавливаемые вне ряда КРУ;
- запасные части и приспособления.
