Проведение периодических проверок, измерений и испытаний масляных выключателей, находящихся в эксплуатации.

Нормы испытаний масляных выключателей, находящихся в эксплуатации.

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки, предусмотренные данным разделом.

Профилактические испытания проводят при проведении капитального ремонта (К), текущего ремонта (Т) и в межремонтный период (М).

К, Т, М – проводятся в сроки, устанавливаемые системой ППР, но К - не реже 1 раза в 8 лет.

Объем профилактических испытаний, предусмотренных ПЭЭП, включает следующие работы.

1. Измерение сопротивления изоляции:

а) подвижных и направляющих частей, выполненных из органических материалов;

б) вторичных цепей, в том числе включающей и отключающей катушек.

2. Оценка состояния внутрибаковой изоляции баковых масляных выключателей 35 кВ и дугогасительных устройств.

3. Испытание повышенным напряжением промышленной частоты:

а) изоляции выключателей;

б) изоляции вторичных цепей и обмоток включающей и отключающей катушек.

4. Измерение сопротивления постоянному току:

а) контактов масляных выключателей;

б) шунтирующих резисторов дугогасительных устройств;

в) обмоток включающей и отключающей катушек.

5. Проверка времени движения подвижных частей выключателя.

6. Измерение хода подвижной части выключателя, вжима (хода) контактов при включении, контроль одновременности замыкания и размыкания контактов.

7. Проверка действия механизма свободного расцепления.

8. Проверка срабатывания привода при пониженном напряжении (давлении).

9. Испытание выключателя многократными включениями и отключениями,

10. Испытание трансформаторного масла из баков выключателя.

11. Испытание встроенных трансформаторов тока.

Измерение сопротивления изоляции.

а) подвижных и направляющих частей, выполненных из органических материалов.

Проводится при капитальном ремонте.

Измерение производится мегаомметром на напряжение 2500 В или от источника напряжения выпрямленного тока. Результаты измерения должны соответствовать данным табл. 4.4.

Таблица 4.4. Наименьшее допустимое сопротивление изоляции подвижных и направляющих частей выключателей, выполненных из органического материала

Номинальное напряжение, кВ	Сопротивление изоляции, МОм	Номинальное напряжение, кВ	Сопротивление изоляции, МОм	Номинальное напряжение, кВ	Сопротивление изоляции, МОм
3-10	300	15-150	1000	220	3000

Примечание: данные табл. 22 приложение 1.1 ПЭЭП.

О порядке проведения измерения изоляции следует руководствоваться указания

б) вторичных цепей, в том числе включающей и отключающей катушек.

Проводится при капитальном и текущем ремонтах.

Сопротивление изоляции должно быть не менее 1 МОм.

Производится мегаомметром на напряжение 1000 В.

О порядке проведения измерения изоляции следует руководствоваться указаниями соответствующими требованиями

Оценка состояния внутрибаковой изоляции баковых масляных выключателей 35 кВ и дугогасительных устройств

Проводится при капитальном ремонте.

Оценка состояния внутрибаковой изоляции производится, если tg вводов повышен.

Изоляция подлежит сушке, если ее исключение (внутрибаковой изоляции, из процесса измерения) снижает tg вводов более чем на 5 %.

О порядке оценки состояния внутрибаковой изоляции следует руководствоваться соответствующими указаниями

Испытание повышенным напряжением промышленной частоты.

Проводится при капитальном ремонте.

Длительность испытания 1 мин.

а) изоляции выключателей

О порядке проведения испытания повышенным напряжением изоляции выключателей руководствоваться указаниями по испытаниям

Величина испытательного напряжения должна соответствовать данным табл. 4.5.

У малообъемных выключателей 6-10 кВ испытывается также изоляция контактного разрыва.

Таблица 4.5. Одноминутное испытательное напряжение промышленной частоты для аппаратов, измерительных трансформаторов, изоляторов и вводов

Класс напряжения, кВ	Испытательное напряжение, кВ
	Аппараты*, трансформаторы тока и напряжения
	Фарфоровая изоляция	Другие виды изоляции**
до 0,69 3 6 10 15 20 35	1 24 32 42 55 65 95	1 22 29 38 50 59 86

Примечание: Данные табл. 18 приложение 1.1 ПЭЭП.

*Аппараты-силовые выключатели, выключатели нагрузки, разъединители, отделители, короткозамыкатели, заземлители, предохранители, вентильные разрядники, комплектные распределительные устройства, комплектные экранированные токопроводы, конденсаторы связи.

** Под другими видами изоляции понимается бумажно-масляная изоляция, изоляция из органических твердых материалов, кабельных масс, жидких диэлектриков, а также изоляция, состоящая из фарфора в сочетании с перечисленными диэлектриками.

Испытанию повышенным напряжением должна также подвергаться изоляция тяг и направляющих масляных выключателей после их ремонта, лакировки и сушки. Для этого тяга делится на участки по 100 мм плотно наложенными станиолевыми бандажами шириной 5-10 мм, к которым подается испытательное напряжение 40 кВ (см. рис. 4.7). Длительность испытания каждого участка 5 мин. Тяга считается выдержавшей испытание, если не наблюдалось сплошное перекрытие или перекрытие скользящими разрядами ни на одном из участков, а после испытания отсутствуют местные перегревы и потемнение поверхности.

б) изоляции вторичных цепей и обмоток включающей и отключающей катушек.

Производится напряжением 1000 В.

При проведении испытания мегаомметром на 2500 В можно не выполнять измерений сопротивления изоляции мегаомметром 500-1000 В.

О порядке проведения испытания следует руководствоваться указаниями в соответствующими документами.

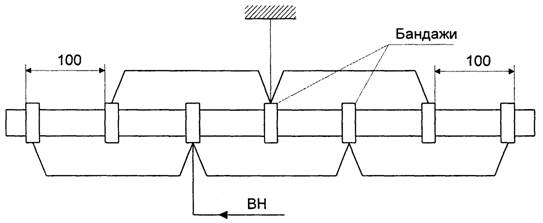

Рис. 4.7. Схема испытания тяг и направляющих масляного выключателя

Измерение сопротивления постоянному току.

а) контактов масляных выключателей.

Проводится при капитальном, текущем ремонтах и в межремонтный период.

Сопротивление токоведущего контура и его частей должно соответствовать заводским нормам. Одновременно сопротивление сравнивается с измеренным на аналогичном оборудовании и других фазах.

Если сопротивление контактов возросло против нормы в 1.5 раза, контакты должны быть улучшены.

б) шунтирующих резисторов дугогасительных устройств.Сопротивление шунтирующих резисторов должно отличаться от заводских данных не более чем на 3 %.

в) обмоток включающей и отключающей катушек.

Сопротивление обмоток катушек должно соответствовать заводским данным.

О порядке измерения сопротивления постоянному току элементов масляных выключателей следует руководствоваться указаниями.

Проверка времени движения подвижных частей выключателя.

Проводится при капитальном и текущем ремонтах.

Полученные значения времени от подачи команды до момента замыкания (размыкания) контактов масляных выключателей должны отличаться от паспортных данных не более чем на ±10 % (см. табл. 4.3).

Данная проверка осуществляется с помощью секундомера, миллисекундомера или осциллографа. При определении времени включения цепь питания измерительного прибора подключается параллельно контактам выключателя, а при измерении времени отключения - последовательно (см. рис. 4.8). Одновременно подается питание на электромагнит включения (отключения) выключателя и измерительный прибор. При включении выключателя его контакты шунтируют обмотку измерительного прибора, а при отключении питание с нее снимается.

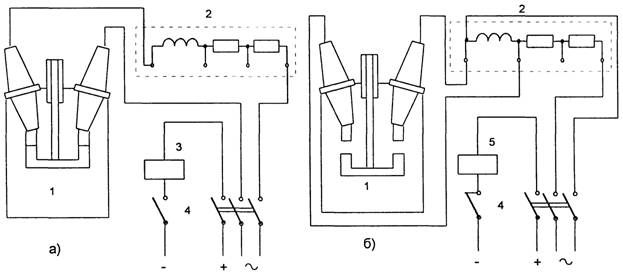

Рис. 4.8. Схемы измерения времени отключения (а) и включения (б) масляного выключателя.

1 - масляный выключатель; 2 - электросекундомер; 3 - электромагнит отключения;

4 - вспомогательный контакт; 5 - электромагнит включения.

Измерение хода подвижной части выключателя, вжима (хода) контактов при включении, контроль одновременности замыкания и размыкания контактов.

Проводится при капитальном и текущем ремонтах.

Измеренные значения должны соответствовать данным, приведенным в заводских инструкциях.

О порядке измерений следует руководствоваться указаниями выше.

Проверка действия механизма свободного расцепления.

Проводится при капитальном и текущем ремонтах.

Механизм свободного расцепления должен быть проверен в работе при включенном положении привода, в двух-трех промежуточных его положениях и на границе зоны действия свободного расцепителя.

О порядке проверки следует руководствоваться указаниями выше.

Проверка срабатывания привода при пониженном напряжении (давлении).

Проводится при капитальном ремонте.

Минимальное напряжение срабатывания катушек отключения приводов масляного выключателя должно быть не менее 35 % номинального, а напряжение их надежной работы не более 65 % номинального. Напряжение надежной работы контакторов масляного выключателя должно быть не более 80 % номинального. Фактическое давление срабатывания пневмоприводов должно быть на 20-30 % меньше нижнего предела рабочего давления. Наименьшее напряжение срабатывания электромагнитов управления выключателей с пружинными приводами должно определяться при рабочем натяге (грузе) включающих пружин согласно указаниям заводских инструкций.

Напряжение срабатывания - наименьшее напряжение действия привода независимо от времени его работы. Напряжение надежной работы-то же, но с заданным временем работы.

О порядке проверки следует руководствоваться указаниями выше.

Испытание выключателя многократными включениями и отключениями.

Проводится при капитальном ремонте.

Включение и отключение выключателя при многократном опробовании должны производиться при напряжениях в момент включения на зажимах катушки привода 110, 100, 90 и 80 % номинального. Число операций для каждого режима опробываний 3-5.

Если по условиям работы источника питания оперативного тока не представляется возможным провести испытание при напряжении 1,1 13 то допускается проведение его при максимальном напряжении на зажимах катушки привода, которое может быть получено. Выключатели, предназначенные для работы в цикле АПВ, должны быть подвергнуты двух- трехкратному опробованию в цикле О-В-О при номинальном напряжении на зажимах катушки привода.

О порядке проверки следует руководствоваться также указаниями выше.

Испытание трансформаторного масла из баков выключателя.

Проводится при капитальном и текущем ремонтах.

Испытание трансформаторного масла проводится в объеме п.п. 1-6 табл. 2.21.

После отключения короткого замыкания мощностью больше половины паспортного значения разрывной мощности многообъемных масляных выключателей независимо от напряжения и малообъемных масляных выключателей напряжением 110 кВ и выше производится испытание на наличие взвешенного угля. У малообъемных выключателей напряжением до 35 кВ масло не испытывается; оно заменяется свежим при капитальном ремонте, а также после трехкратных отключений короткого замыкания мощностью больше половины паспортного значения разрывной мощности масляного выключателя.

О порядке испытания трансформаторного масла следует руководствоваться указаниями.

Испытание встроенных трансформаторов тока.

Проводится в межремонтный период.

О порядке испытания трансформаторов тока следует руководствоваться соответствующими указаниями.
