6. ОТЧЕТНЫЕ ДОКУМЕНТЫ

6.1. Перечень отчетных документов.

По результатам проведенных работ оформляются следующие виды отчетных документов:

- акт о ремонте основного оборудования;

- ведомости объемов ремонта (при капитальном ремонте);

- ведомости выполненных работ (при КР и ТР);

- акт наладки и испытаний (согласно п.4.2.2., п.4.2.3.);

- протоколы испытаний;

- протокол замера вертикальности (при капитальном ремонте);

- протокол закрытия оборудования (при капитальном ремонте для ВВ-330Б);

- осциллограммы выключателя;

- перечень замененных узлов и деталей при ремонте электротехнического оборудования.

6.2. Формы отчетных документов:

- акт о ремонте основного оборудования оформляется по форме приложения 1;

- типовая ведомость объема капитального ремонта выключателя ВВ-330Б оформляется по форме приложения 3;

- типовая ведомость объема капитального ремонта выключателя ВВБ -330 оформляется по форме приложения 4;

- типовая ведомость объема капитального ремонта выключателя ВВН-154-8 оформляется по форме приложения 5;

- ведомости выполненных работ оформляются по формам приложений 6-11;

- протокол закрытия оборудования (при капитальном ремонте) оформляется по форме приложения 12;

- протокол замера вертикальности оформляется по форме приложения 13 (для ВВ-330Б) (для ВВН-154-8 – приложение 14);

- перечень замененных узлов и деталей при ремонте электротехнического оборудования оформляется по форме приложения 17.

Протоколы испытаний, осциллограммы выключателя и акт наладки и испытаний оформляются по форме предприятия, выполняющего ремонт в соответствии с заводской документацией на выключатель.

6.3. Чертеж, (эскиз) общего вида.

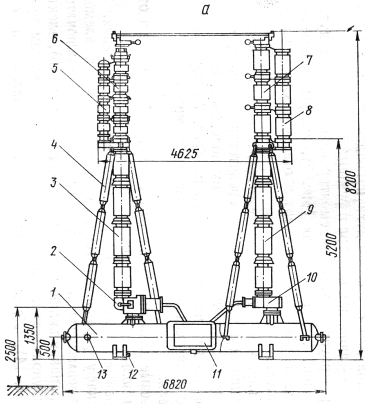

6.3.1. Выключатель ВВ-330Б

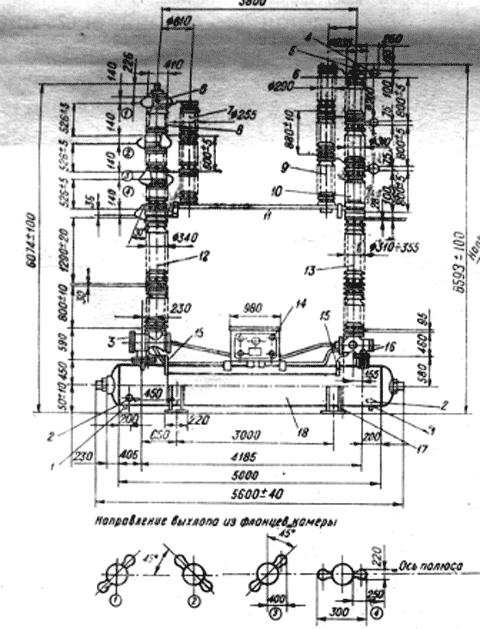

6.3.2. Выключатель ВВН-154-8

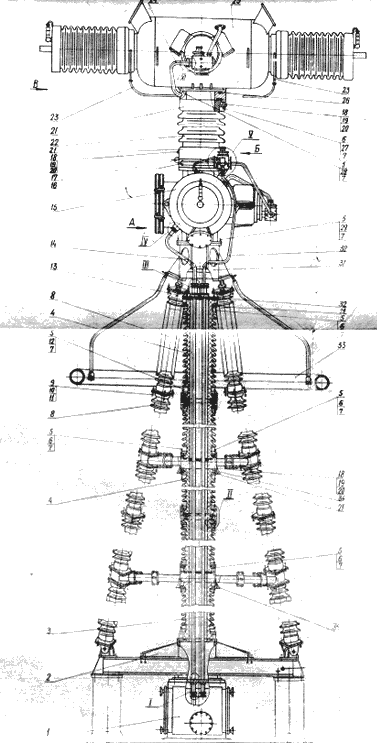

6.3.3. Выключатель ВВБ-330Б

6.4. Контрольная карта на ремонт оборудования

6.4.1. В соответствии с п. 2 приложения 7 ПОКАС (рем) Книга 1 № 0-18-01ПОКАС (рем) не требуется разработки КК при наличии утвержденных ведомостей, согласно приложения 22 ПОКАС (рем) кн. 3., являющихся приложением к ТИ.
