1. Инструкция по ремонту токопроводов 6 и 15 кВ
2. Технологические ограничения, указания и меры безопасности
3. Технологические карты выполнения работ
4. Порядок проведения контроля
5. Технические средства, документация
6. Приложения

Страница 5 из 6 5. ТЕХНИЧЕСКИЕ СРЕДСТВА,

ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ. 5.1. Перечень применяемых приспособлений, инструмента, материалов.

5.1.1. Технические средства.

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Ключи гаечные двухсторонние	ГОСТ 2839-80	1 компл.
2.	Ключи гаечные разводные	ГОСТ 7375-75	1 компл.
3.	Ключ трещоточный с набором головок		1 компл.
4.	Ключи гаечные односторонние	ГОСТ 2841-80	1 компл.
5.	Отвертки плоские	7810-0315, 7818-0325 ГОСТ 24437-80	1 компл.
6.	Молоток	7850-0117, 7850-0122 ГОСТ 2310-77	1 шт.
7.	Пассатижи	ГОСТ 5547-75	1 шт.
8.	Плоскогубцы	ГОСТ 7236-86	1 шт.
9.	Кусачки	ГОСТ 28037-89	1 шт.
10.	Мегаомметр 2500 В		1 шт.
11.	Мегаомметр 1000 В		1 шт.
12.	Штангенциркуль ШЦ-II	ГОСТ 10-75	1 шт.
13.	Рулетка PC-1	ГОСТ 7502-89	1 шт.
14.	Лупа ЛП-1	ГОСТ 25706-83	1 шт.
15.	Ключ динамометрический 20-100 Нм		1 шт.
16.	Испытательная установка ЭТЛ-35-02		1 шт.
17.	Сигнализатор СГГ-4М		1 шт.

5.1.2. Материалы.

№ п./п.	Наименование	ГОСТ, ТУ	Кол-во
1.	Ветошь обтирочная	ОСТ 63.46-84	5, 0 кг
2.	Салфетка техническая арт. 2324	ТУ 17 РФ 60-9560-82	4, 2 м
3.	Смазка ЦИАТИМ-221	ГОСТ 9433-80	0, 2 кг
4.	Нефрас-С2-80/120	ТУ 38.401-67-108-92	10 л

5.2. Требования метрологические, порядок испытания и проверки.

Приборы поверяются в объеме и в сроки, указанные в технических условиях и сопроводительной документации.

6. ОТЧЕТНЫЕ ДОКУМЕНТЫ. 6.1. Перечень отчетных документов.

По результатам проведенных работ оформляются следующие виды отчетных документов:

- акт о выполненных работах по ремонту оборудования;

- перечень оборудования;

- ведомость объема работ КР токопровода 6 кВ;

- ведомость объема работ КР токопровода 15 кВ;

- ведомость объема работ ТР токопровода 6 кВ;

- ведомость объема работ ТР токопровода 15 кВ;

- ведомость выполненных работ капитального ремонта токопровода 6 кВ;

- ведомость выполненных работ капитального ремонта токопровода 15 кВ;

- ведомость выполненных работ текущего ремонта токопровода 6 кВ;

- ведомость выполненных работ текущего ремонта токопровода 15 кВ;

- протокол испытания изоляции токопровода;

- перечень замененных узлов и деталей при ремонте электротехнического оборудования.

6.2. Формы отчетных документов.

6.2.1 Отчетные документы оформляются по формам приложений 1 12.

6.3. Чертеж, (эскиз) общего вида.

6.3.1.

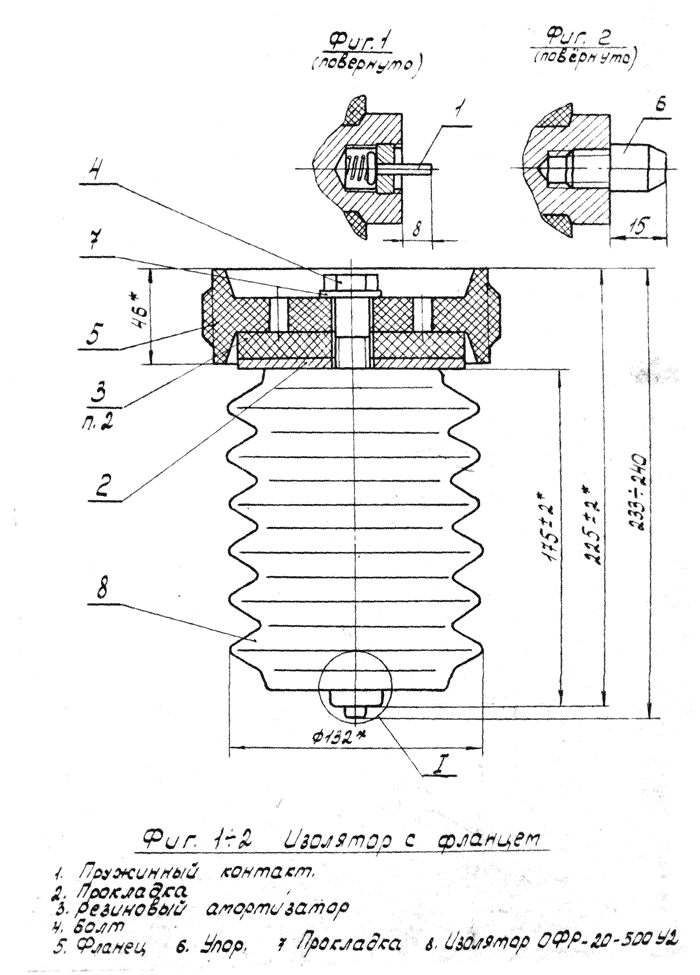

Узел крепления изолятора токопровода ТЗК, ТЗКР

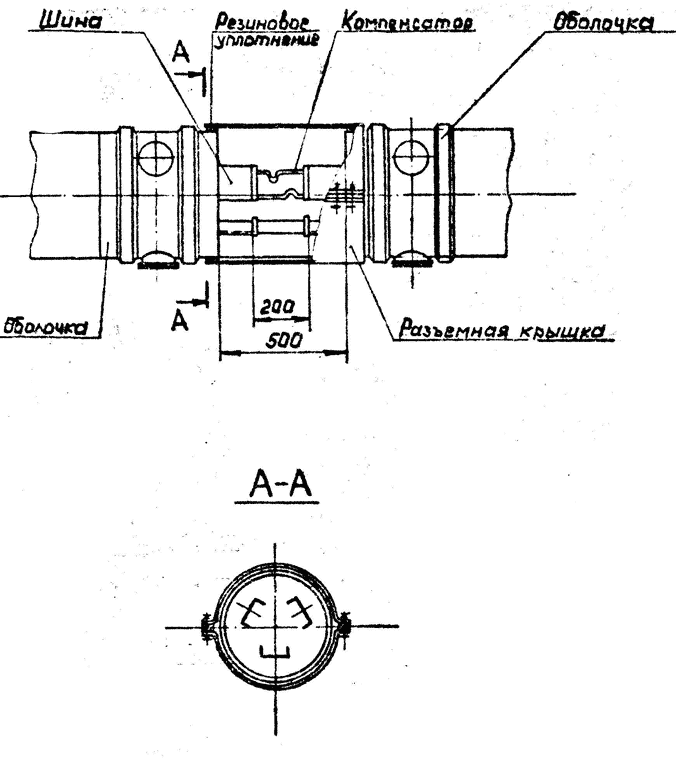

6.3.2. Узел компенсации шин токопровода ТЗК, ТЗКР.

6.3.3. Изолятор токопровода ТЭКН-20.

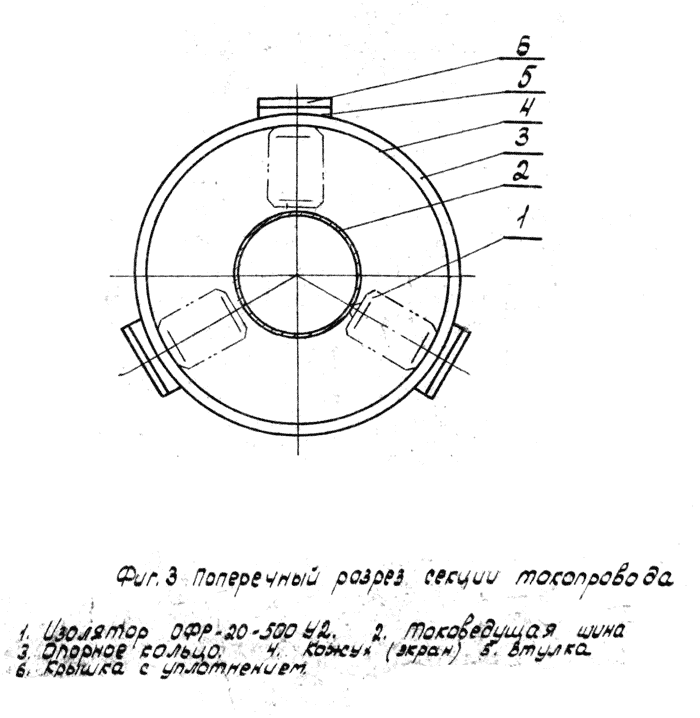

6.3.4. Поперечный разрез секции токопровода 15 кВ.
