Страница 7 из 8 6. ОТЧЕТНЫЕ ДОКУМЕНТЫ. 6.1. Перечень отчетных документов.

По результатам проведенных работ оформляются следующие виды отчетных документов:

- акт о выполненных работах по ремонту оборудования;

- перечень оборудования (приложение к акту);

- типовые ведомости объемов ремонта;

- ведомости выполненных работ;

- протокол измерений и испытаний разъединителя наружной установки;

- протокол замера вертикальности (для РНД/РНДЗ-330);

6.2. Формы отчетных документов:

- Приложение 1. Акт о выполненных работах по ремонту оборудования.

- Приложение 2. Типовой объем работ КР разъединителя наружной установки 330 кВ.

- Приложение 3. Типовой объем работ КР разъединителя наружной установки 154 кВ.

- Приложение 4. Типовой объем работ КР разъединителя наружной установки 110 кВ (РЛНД-110).

- Приложение 5. Типовой объем работ ТР разъединителя наружной установки 330 кВ.

- Приложение 6. Типовой объем работ ТР разъединителя наружной установки 150 кВ.

- Приложение 7. Типовой объем работ ТР разъединителя наружной установки 110 кВ.

- Приложение 8. Типовой объем работ ВО разъединителя наружной установки 330 кВ (SSBII-AM-362).

- Приложение 9. Типовой объем работ ТО разъединителя наружной установки 110 кВ.

- Приложение 10. Ведомость выполненных работ по КР разъединителя типа РНД-330.

- Приложение 11. Ведомость выполненных работ по КР разъединителя типа РНДЗ-330.

- Приложение 12. Ведомость выполненных работ по КР разъединителя типа РЛНД-150.

- Приложение 13. Ведомость выполненных работ по ТР разъединителя типа РНД-330.

- Приложение 14. Ведомость выполненных работ по ТР разъединителя типа РНДЗ-330.

- Приложение 15. Ведомость выполненных работ по ТР разъединителя типа РЛНД-150.

- Приложение 16. Ведомость выполненных работ по КР разъединителя типа РЛНД-110.

- Приложение 17. Ведомость выполненных работ по ТР разъединителя типа РЛНД-110.

- Приложение 18. Ведомость выполненных работ по внешнему осмотру разъединителя типа SSBII-AM-362.

- Приложение 19 Ведомость выполненных работ по внешнему осмотру разъединителя SGF 123.

- Приложение 20. Ведомость выполненных работ по техническому обслуживанию разъединителя серии РГ-110.

- Приложение 21. Перечень замененных узлов и деталей при ремонте электротехнического оборудования.

- Приложение 22. Протокол измерений и испытаний разъединителя наружной установки.

6.3. Чертеж, (эскиз) общего вида.

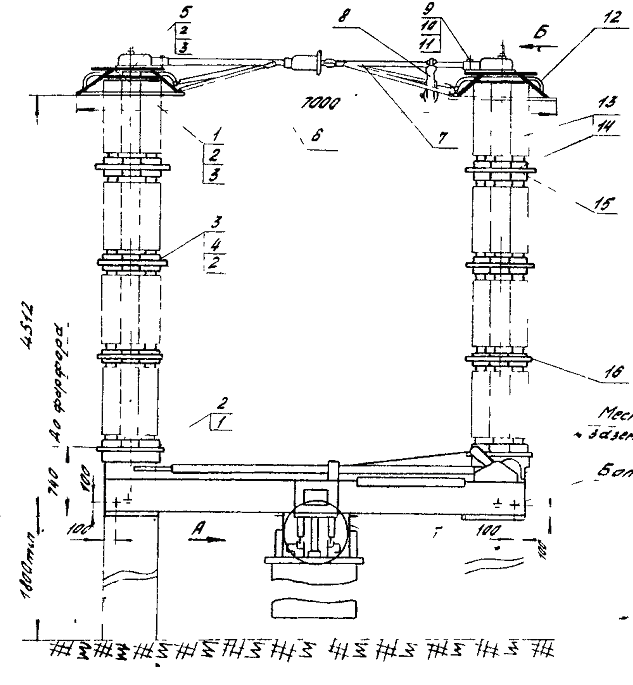

Рисунок 6.3. 1 . Общий вид разъединителя РНД – 330/2000

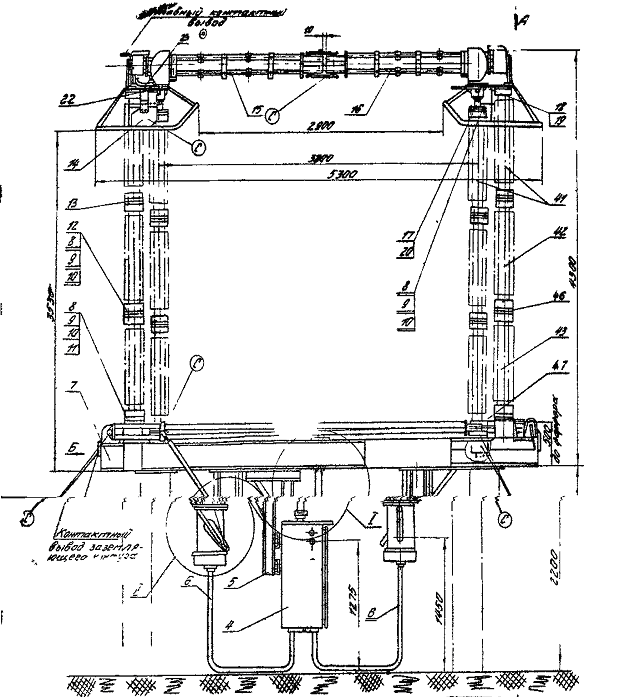

Рисунок 6.3. 2 . Общий вид разъединителя РНДЗ-330У/3200

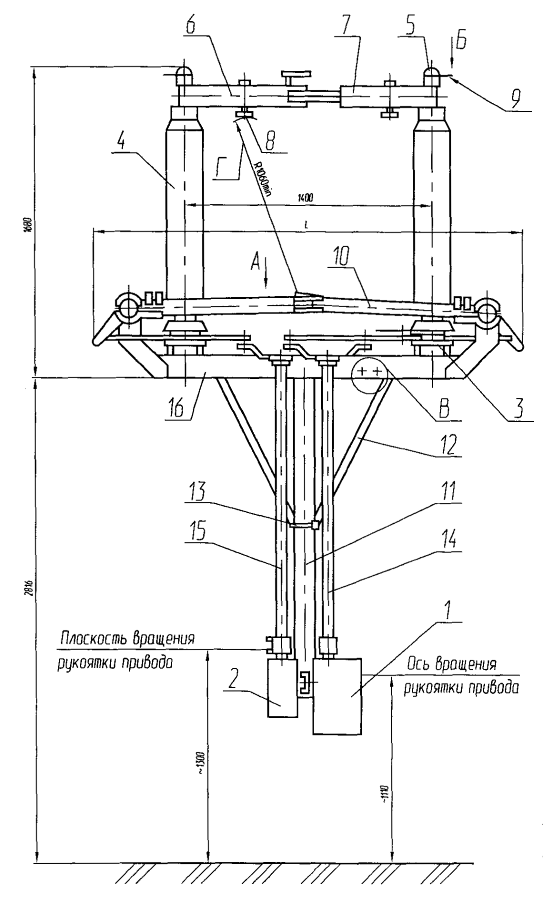

Рисунок 6.3. 3 .Общий вид разъединителя серии РГ-110 на номинальный ток 1000 А.

1 – привод разъединителя типа ПД-14-00УХЛ1; 2-привод заземлителя ПРГ6-01УХЛ1; 3 – основание; 4 – изолятор; 5 – скользящий контакт; 6,7 – ножи контактные; 8 – контакт заземляющего контура; 9 - вывод контактный; 10 – заземлитель; 11 – кронштейн; 12 – подкос; 13 – хомут; 14 – приводной вал разъединителя; 15 – приводной вал заземлителя; 16 – цоколь.

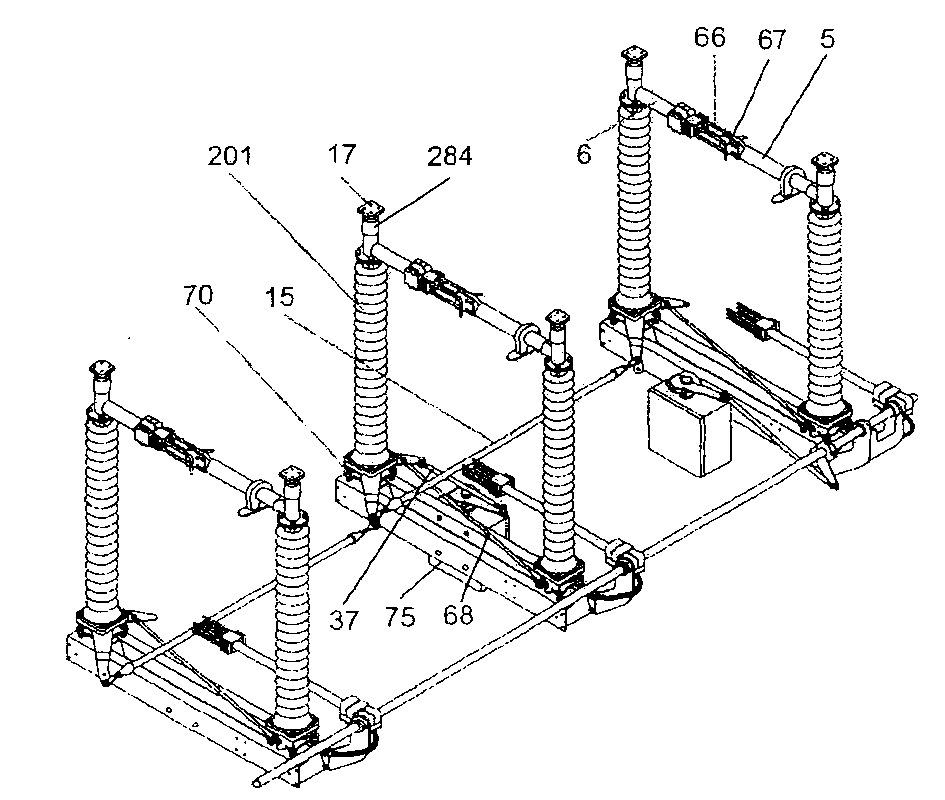

Рисунок 6.3. 4 .Общий вид разъединителя SGF-123 (трехполюсный при параллельной установке).

5,6 – токопроводы; 15 – связующие тяги; 17 – высоковольтный вывод; 37 – тяга; 66 – контактные пальцы (ламели); 67 контакт; 68 – поперечная тяга; 70 – вращающееся основание; 75 – приводной механизм; 201 – изоляторы; 284 - поворотные головки.

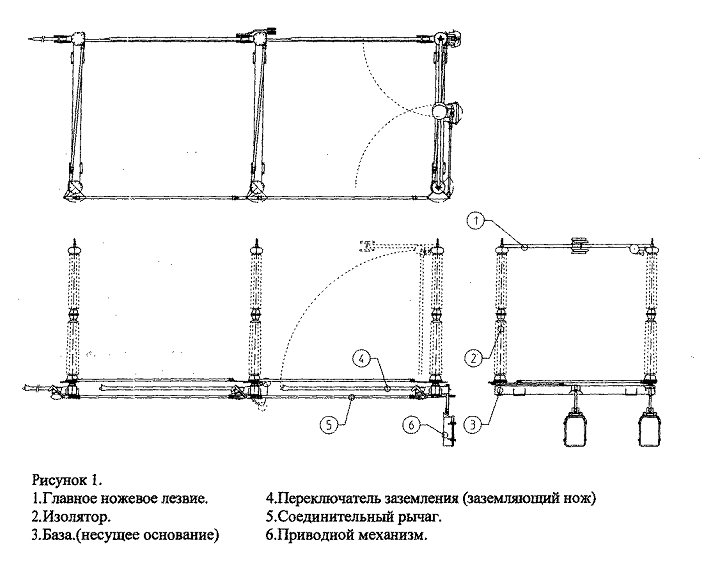

Рисунок 6.3. 5 Общий вид разъединителя SSBII-(AM)-362.

6.4. Контрольная карта на ремонт оборудования

6.4.1. В соответствии с п. 2 приложения 7 ПОКАС (рем) Книга №1 №00-18-01ПОКАС (рем) не требуется разработка контрольных карт при наличии утвержденных типовых ведомостей объема работ, являющихся приложением к ТИ.
