2.0 Общие сведения
Предусмотреть любую случайность, которая может иметь место во время эксплуатации механического устройства, невозможно. . Вследствие этого при возникновении ситуаций, не отраженных в настоящем устройстве, обращайтесь в компанию Alstom Grid . Для всего персонала, напрямую или косвенно вовлеченного в установку, эксплуатацию и обслуживание выключателя и сопутствующего оборудования, должны быть разработаны соответствующие процедуры обслуживания.
Компания Alstom Grid сохраняет за собой право вносить в настоящие инструкции любые изменения, вызванные постоянным совершенствованием конструкции выключателей. Претензии на основе положений, иллюстраций и описаний, содержащихся в настоящей инструкции, не принимаются.
Никакая часть настоящего руководства не может быть передана третьей стороне без предварительного получения письменного разрешения компании Alstom Grid.
Термин «Элегазовый выключатель» ("SF6 circuit breaker") включает в себя все вспомогательное оборудование, смонтированное на раме и основании выключателя.
Обслуживание и ремонт должны выполняться в соответствии с указаниями, содержащимися в настоящем руководстве.
Рекомендованное обслуживание и ремонт распространяются только на те части, которые подвержены износу или старению.
При разработке программ обслуживания и ремонта необходимо учитывать местный климат и условия эксплуатации выключателей, в частности, такие факторы, как колебания температуры окружающего воздуха, номинальный ток, количество срабатываний, тип отключающей нагрузки, а также специфические условия эксплуатации — коррозийная атмосфера или большое количество насекомых. Программы обслуживания, разработанные компанией Alstom Grid , учитывают указанные факторы путем установления соответствующих интервалов между осмотрами, обслуживанием и ремонтами прерывателей.
В случае, когда оборудование эксплуатируется в жестких окружающих условиях, рекомендуется сокращать интервалы между повторными осмотрами и обслуживаниями. К числу указанных условий относятся, например, следующие:
В силу использования высоконадежных самосмазывающихся компонентов с сухой смазкой, пружинные механизмы выключателей в нормальных условиях эксплуатации не нуждаются в дополнительном обслуживании.
Примечание: Крупное обслуживание или ремонты рекомендуется доверять специалистам компании Alstom Grid. Кроме этого компания Alstom Grid предлагает свои услуги по обучению обслуживающего персонала на специальных курсах.
В конструкции данного выключателя применяются нагруженные пружины и элегаз, находящийся под высоким давлением. Перед тем, как выполнять на данном оборудовании любое обслуживание, прочитайте соответствующие разделы инструкции — в частности, раздел «Меры безопасности».
В тексте данного руководства по эксплуатации применяются специальные обозначения, выделенные следующим образом:
Опасность, уже присутствующая в данный момент. Возможные последствия: гибель или нанесение серьезных травм.
Опасная ситуация. Возможные последствия: незначительные травмы или травмы средней тяжести. Может быть поврежден сам продукт или нечто, расположенное поблизости.
Рекомендации и полезная информация.

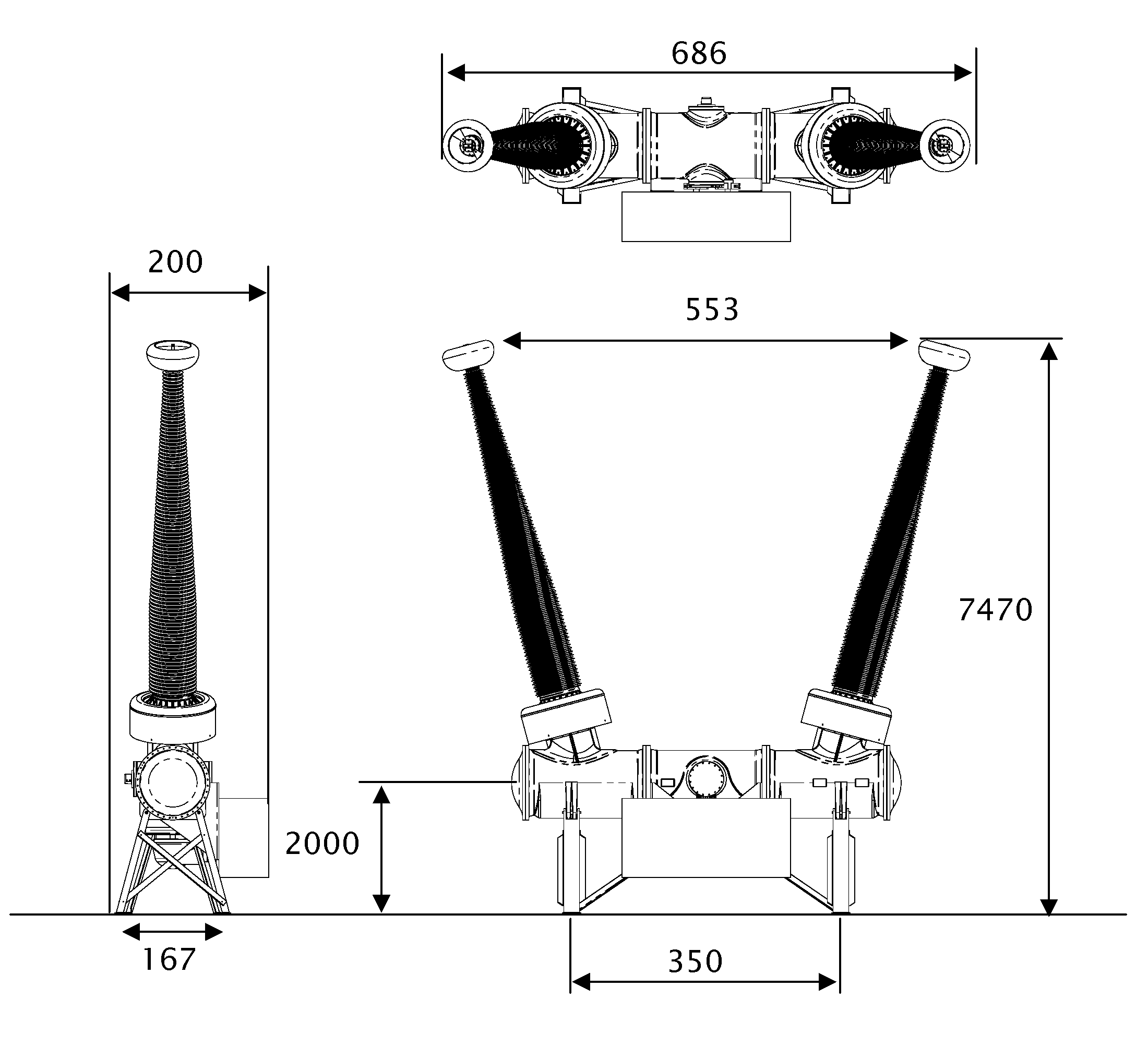

Габаритный чертеж выключателя:
Рис 1. Габаритный чертеж выключателя.
3.0 Технические характеристики элегазового выключателя DT2-550 F3 550 кВ.
Тип | DT2-550 F3 | |
Номинальное напряжение | кВ | 550 |
Номинальный ток | A | 3000 / 4000 |
Номинальная частота | Гц | 50/60 |
Одноминутное выдерживаемое напряжение промышленной частоты (1) на землю | СО СО | 860 860 + 25% |
(2) Между контактами | ||
Испытательное напряжения грозового импульса 1.2/50 цс (1) на землю | кВ | 1800 |
(2) Между контактами | кВ | 1800+25% |
Усеченный импульс 2 цс | кВ | 2320 |
Усеченный импульс 3 цс | кВ | 2070 |
Номинальный ток отключения К.З | ||
(1) Действующее значение | kA | До 63 кА |
(2) периодическая составляющая | % | 64 |
Коэффициент первого гасящего полюса | 1.6 | |
Характеристики ПВН (1) пиковое значение | кВ | 817 |
(2) скорость нарастания | кВ/рс | 2.0 |
Неудаленное К.З.
| Ом | 450 1.0 |
Ток динамической стойкости (пик) | kA | 163 |
Ток отключения в условиях рассогласования фаз | kA | 12.6 |
Продолжительность тока К.З. | с | 3 |
Последовательность цикла коммутаций | O^O^^O | |
Емкостной ток отключения воздушных линий | A | 500 |
Емкостной ток отключения кабельных линий | A | 500 |
Собственное время отключения при номинальном | мс | 25 |
напряжении | ||
Полное время отключения | мс | 50 |
Время включения | мс | 100 |
Вес выключателя (приблизительно) | кг | 14,000 |
Вес элегаза (приблизительно) | кг | 455 |
3.1 Технические характеристики привода FKF3-12
Внимание: перед выполнением операций в положении «местное управление» убедитесь, что:
Если вышеперечисленное не соблюдено, выполнение местных операций невозможно. Рукоятка ручного взвода пружин может быть использована только при снятом напряжении цепей управления выключателя.
Примечание: Выполнение операций «включение» и «отключение» при значениях давления ниже указанных выше может повлечь за собой повреждение элементов дугогасящей камеры. The following warning is presented on the mechanism and should be observed.
Опасность: Подвижные элементы. Все операции по техническому обслуживанию и ремонту оборудования должны выполняться при снятом напряжении цепей управления. Строго соблюдайте правила техники безопасности
Двигатель | ||
Номинальное напряжение (пост.) | В | 48/ 110/ 125/ 250 |
Номинальное напряжение 50 Гц | В | 120/ 208 /240 |
Отклонение напряжения питания двигателя | % | 72 - 112 |
Потребляемая мощность - Пост/Перем | Вт / ВА | 1600/ 2000 |
Время взвода пружины „включения" | с | < 15 |
Напряжение цепей управления (пост) | ||
Наряжение питания соленоидов включения и отключения | В | 48/ 125/ 250 |
Уровень отклонения питания соленоидов отключения | % | 56 - 112 |
Уровень отклонения питания соленоидов включения | % | 72 - 112 |
Потребляемая мощность соленоидов включения и отключения | Вт | 410 |
Минимальное значение импульса | мс | 10 |
Запас энергии пружин для выполнения цикла | О-ВО | |
Вспомогательные цепи: | ||
Продолжительный ток | A | 10 |
Дополнительные контакты: | ||
Продолжительный ток | A | 30 |
при 250 пост В, L/R = 20 мс | A | 10 |
При 240 В , 50/60 Гц | A | 15 |
Противоконденсационный обогрев: | ||
Номинальное напряжение, 50 Гц | В | 120 / 240 |
Потребляемая мощность | Вт | 100 |
2 Параметры испытаний вторичных цепей | ||
Испытателное напряжение цепей двигателя (1 мин, 50/60 Гц) | В | 900 |
Испытательное напряжение дополнительных контактов и цепей управления (1 мин, 50/60 Гц) | В | 1500 |
Испытательное напряжение цепей ТТ (1 мин, 50/60 Гц) | В | 2500 |
___________________________________________________________________________________________

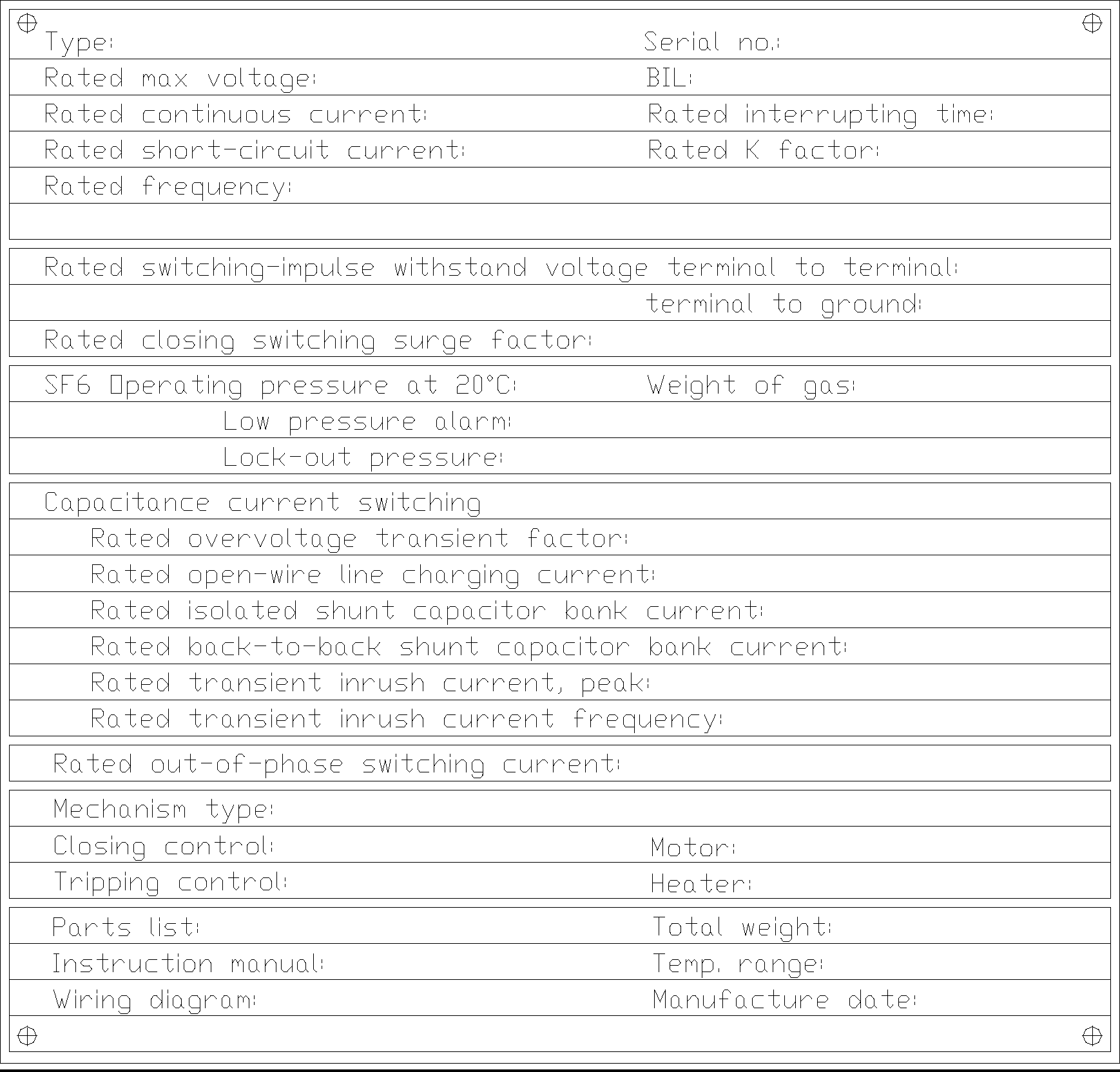

3.3 Табличка, прикрепляемая к шкафу управления
В случае поставки в РФ таблица выполняется на русском языке
"
