4 МОНТАЖ ОПН 6-110 KB

4.1 Общие требования

Монтаж ОПН 6-110 кВ должен производится в строгом соответствии с требованиями инструкций завода-изготовителя и указаний ГКД 34.35.512-2002. Средства защиты от перенапряжений в электроустановках 6-750 кВ. Инструкция по монтажу и эксплуатации.

После окончания монтажа проводятся приемо-сдаточные испытания ОПН в объеме согласно требованиям инструкции завода-изготовителя и ГКД 34.35.512-2002.

Перед монтажом все элементы ОПН необходимо тщательно осмотреть, причем особое внимание следует обращать на следующее:

1. поверхности покрышек, в том числе торцы, примыкающие к фланцам, не

   должны иметь трещин, каких-либо следов удара;

2. состояние внутренних деталей элемента проверяется слабым

   встряхиванием при проворачивании его в разные стороны под углом 20-30° от

   вертикальной оси. Наличие при этом шумов или позваниваний свидетельствует о

   повреждении внутренних деталей элемента;

3. перед монтажом, элементы ОПН должны быть испытаны в соответствии с

   инструкцией завода-изготовителя, требованиями ПУЭ, РД 34.20.302, указаниями

   ГКД 34.35.512-2002. При монтаже используются только те элементы ОПН,

   результаты испытаний которых удовлетворяют требованиям вышеперечисленных

   НД;

4. монтаж многоэлементных ОПН (начиная от земли) следует выполнять,

   строго соблюдая указания завода-изготовителя о размещении порядковых номеров

   элементов. Замена одних элементов другими или изменение их взаимного

   расположения в ОПН, по сравнению с предписанным заводом-изготовителем не

   допускается, за исключением случаев, оговоренных в заводских документах по

   техническому обслуживанию и эксплуатации.

После окончания монтажа все наружные металлические детали аппарата, кроме паспортных щитков, необходимо окрасит влагостойкой краской или эмалью.ОПН устанавливаются в ОРУ, ЗРУ на специальных конструкциях - стойках или на огражденных фундаментах высотой не менее 300 мм от уровня планировки ПС с учетом требований защиты от ливневых вод и высоты снежного покрова. ОПН, у которых нижняя кромка фарфорового кожуха расположена над уровнем планировки ПС на высоте не менее 2500 мм, разрешается устанавливать без постоянных ограждений. Расстояние в свету между фазами ОПН или от ОПН до заземленных или находящихся под напряжением других элементов ПС должны быть не менее значений заказанных в табл. 1.

Для ОПН-110 кВ наименьшие расстояния в свету от токоведущих частей до различных элементов СРУ должны быть:

- от токоведущих частей, от элементов оборудования и изоляции, находящихся под напряжением, до заземленных постоянных внутренних и наружных ограждений высотой не менее 2000 мм, а также стационарных межячейковых экранов и противопожарных перегородок - 600 мм;

Таблица 1 - Наименьшие допустимые расстояния в свету между ОПН и токоведущими и заземленными частями оборудования ПС, а также между ОПН и постоянными ограждениями

1. от токоведущих частей или элементов оборудования и изоляции,

   находящихся под напряжением, до всех других заземленных конструкций - 600 мм;

2. между токоведущими частями разных фаз - 750 мм;
3. от токоведущих частей или элементов оборудования и изоляции,

   находящихся под напряжением, до постоянных внутренних ограждений высотой до

   1600 мм и транспортируемого оборудования - 1350 мм;

4. между токоведущими частями разных цепей в разных плоскостях при

   обслуживаемой нижней цепи и не отключенной верхней - 1800 мм;

5. от неогражденных токоведущих частей до земли или кровли зданий при

   наибольшем провисании провода - 3300 мм;

6. от токоведущих частей до верхней кромки внешнего забора, между

   токоведущими частями и зданиями и сооружениями - 2600 мм;

7. между токоведущими частями разных цепей в разных плоскостях, а также

   токоведущими частями разных цепей по горизонтали при обслуживании одной цепи

   и не отключенной другой - 2600 мм;

8. от контакта и ножа разъединителя в отключенном положении до ошиновки,

   присоединенной ко второму контакту - 850 мм.

Наименьшие расстояния в свету от токоведущих частей до различных элементов ЗРУ, защищенных ОПН-110 кВ при жесткой ошиновке:

1. от токоведущих частей до заземленных конструкций и частей здания - 600

   мм;

2. между проводниками разных фаз - 750 мм;
3. от токоведущих частей до сплошных ограждений - 650 мм;
4. от токоведущих частей до сетчатых ограждений - 700 мм;
5. между неогражденными токоведущими частями разных цепей - 2750 мм;
6. от неогражденных токоведущих частей до пола - 3100 мм;
7. от неогражденных выводов из ЗРУ до земли (пои выходе их на территории

   ОРУ и отсутствии проезда под выводами) - 5400 мм;

8. от контакта и ножа разъединителя в отключенном положении до ошиновки,

   присоединенной ко второму контакту - 850 мм.

Наибольшее допустимое тяжение в горизонтальном направлении для ОПН-110 кВ - 500 Н.

ОПН опорного типа должны устанавливаться в колонны строго вертикально Их ошиновку в ОРУ необходимо выполнять гибким медным, алюминиевым или стальным проводом. Спуски должны укрепляться с рассчитанной слабиной во избежание как опасного одностороннего тяжения, так и неоправданных раскачиваний.

4.2 Монтаж ОПН фирмы «ABB»

ОПН серии РЕXLIM, EXLIM предназначены для вертикальной установки в пространстве. При монтаже ОПН необходимо пользоваться заводской инструкцией по монтажу и эксплуатации.

4.3 Монтаж ОПН фирмы «Таврида Электрик»

Монтаж ОПН типа ОПН-KP/TEL, ОПН-PT/TEL должен проводится в соответствии с требованиями ГКД 34.35.512-2002.

Данные ОПН не требуют применения специальных крепежных устройств и могут устанавливаться с помощью болтов или шпилек М10. Допускается устанавливать ограничители типа ОПН-KP/TEL исполнения УХЛ1 под углом к вертикальной оси не более 45°, ОПН-KP/TEL, ОПН-PT/TEL исполнения УХЛ2 - в любом положении в пространстве.

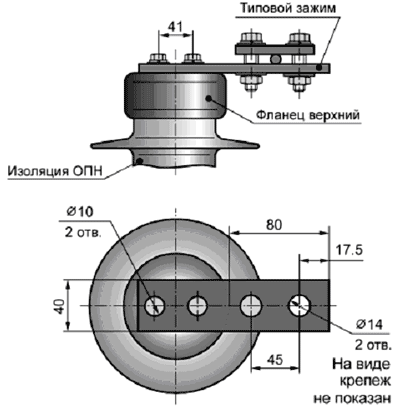

Подключение ОПН ВВ/TEL

При выборе места расположения ОПН следует учитывать наличие элементов электроустановки или аппаратов, которые в рабочих условиях выделяют тепло, и температура вблизи которых может отличаться от температуры окружающего воздуха.

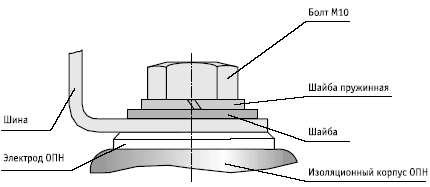

Болты (шпильки) для присоединения ограничителей к электрической цепи должны быть выполнены из металла, стойкого к коррозии, или покрыты металлом, предохраняющим их от коррозии, и не должны иметь поверхностной краски. Вокруг болта (шпильки) должна быть контактная площадка для присоединения проводника (шины). Площадка должна быть защищена от коррозии, и не иметь поверхностной краски. Допускается обеспечивать необходимую поверхность соприкосновения в соединении при помощи шайб. Между проводником (шиной) и болтом (шпилькой) необходимо устанавливать контргайки или пружинные шайбы.

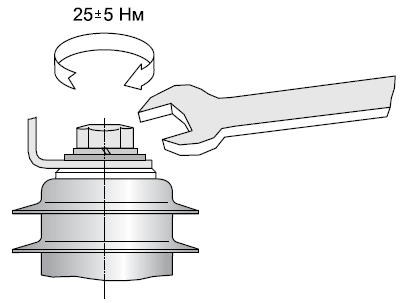

Момент затяжки болтов при подсоединении фазного и заземляющего проводников ОПН должен составлять не более 30 Нм.

При внутренней установке ОПН, с целью исключения неучтенных механических усилий при монтаже и эксплуатации, рекомендуется использование нежесткого присоединения фазного вывода ограничителя к электрической цепи РУ, например, с помощью стальной шины 20x1 мм. При наружной установке, ОПН рекомендуется подключать к сета гибким неизолированным проводом сечением 5-6мм2.

Изгибающее усилие, усилие на сжатие и растяжение при ошиновке ОПН не должны превышать 300 Н. Правильный монтаж должен исключить все статические нагрузки на ОПН. Ограничители наружной установки допускают кратковременные нагрузки от тяжения провода до 305 И при ветре 40 м/с.

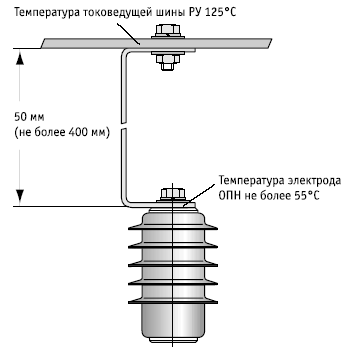

При внутренних установках, длина соединительных шин ОНН должна быть выбрана так, чтобы исключить внешний нагрев ОПН со стороны токоведущих шин выше 55°С. Рекомендуется применение стальной шины 20 x1 мм, обеспечивающей градиент снижения температуры порядка 70°С на 50 мм длины шины. Также следует избегать использования фазных проводников длиной более 400 мм.

Заземляющая шина выбирается по критерию механической прочности соединения (порядка 20 мм2 и более). Шина заземления ОПН подсоединяется кратчайшим путем к общему контуру заземления в соответствии с рекомендациями ПУЭ.

Монтаж ограничителей типа ОПН-/ТЕL-35,110 должен проводится в соответствии с требованиями и рекомендациями инструкции завода-изготовителя. Данные ограничители не требуют специальной подготовки к эксплуатации, кроме внешнего осмотра, подтверждающего отсутствие видимых повреждений корпуса, загрязнения его поверхности и коррозии электродов.

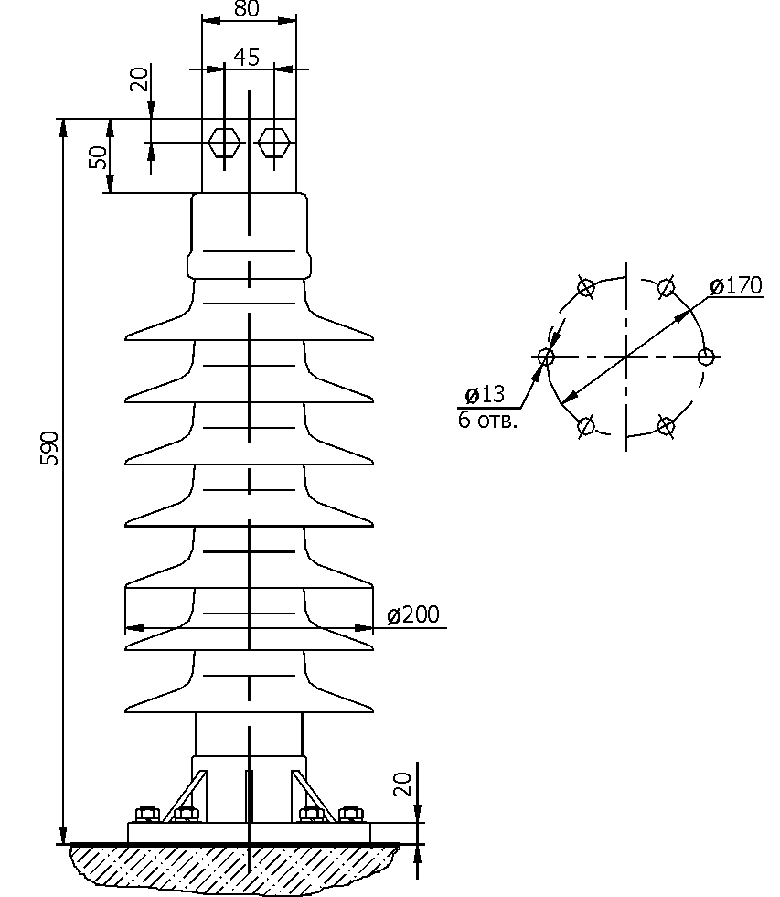

Ограничители OПH-/TEL-35,110 устанавливаются на специальном фундаменте и крепятся с помощью шести болтов M 10 (М8 для OПH-/TEL-35). Рабочее положение в пространстве - вертикальное. Фазный вывод допускает подключение типового аппаратного зажима, имеющего для присоединения к ОПН два отверстия диаметром 10 мм с расстоянием по осям 41-мм. Для подключения ОПН-/ТЕL-35,110 необходимо применять алюминиевый либо луженый провод с целью исключена электрокоррозии.

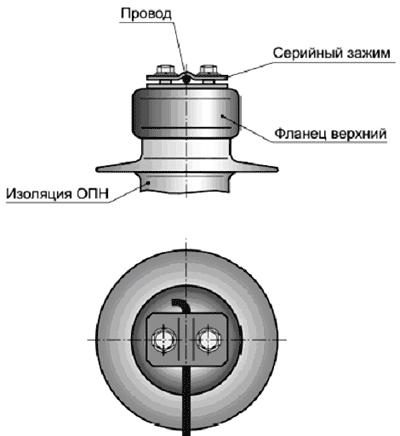

Подключение ОПН ВВ/TEL при помощи стандартного зажима

Ограничители должны быть установлены без коммутационных аппаратов в цепи присоединения к линии, шинам распределительного устройства или ошиновке трансформаторов или шунтирующих реакторов. Ограничители подключаются к сети с помощью оголенного провода сечением 35-70 мм2.

Заземляющие проводники ОПН рекомендуется присоединять к заземляющему устройству ПС поблизости один от другого или так, чтобы место присоединения ОПН к заземляющему устройству находилось между точками присоединения заземляющих проводников портала с молниеотводом и трансформатора и было максимально удалено от точек заземления измерительных трансформаторов. Расстояние от ребер внешней изоляции до заземленных конструкций и до изоляции ограничителей других фаз должно быть не менее указанного в ПУЭ для токоведущих частей.

При установке ОПН не требуется подключение регистратора числа срабатываний, т.к. коммутационный ресурс ОПН/TEL не ограничен.

Изгибающее усилие, усилие на сжатие и растяжение при ошиновке OПH-/TEL не должны превышать 510 Н. Правильный монтаж должен исключить существенные статические нагрузки на ОПН. Ограничители ОПН-/ТЕL допускают кратковременные нагрузки от тяжения провода до 640 Н при ветре 40 м/с.

В Процессе монтажа OПH-/TEL-35,110следует избегать внешних воздействий на изоляционную поверхность ограничителя.

4.4 Монтаж ОПН фирмы «Райхем».

Перед монтажом ОПН их необходимо осмотреть на предмет отсутствия видимых повреждений. Модули одного ОПН должны иметь одинаковый серийный номер. При несоблюдении данного условия возможен выход ОПН из строя.

Промежуточные электростатические пластины снабжены предварительно просверленными монтажными отверстиями для установки необходимого количества параллельно устанавливаемых модулей ОПН. Верхняя электростатическая пластина снабжена контактами для подключения линейного проводника. ОПН типов 3Р и 4Р снабжены нижней опорной плитой, включающей в себя заранее смонтированные стекловолоконные изоляторы, а так же винты для крепления нижней электростатической плиты основания. Остальные электростатические пластины поставляются как отдельные элементы.

Изоляторы для ОПН типа 2Р поставляются как опция и должны быть закреплены между нижней опорной плитой и опорной пластиной ОПН.

Болтовые соединения М16, используемые в конструкции ОПН, должны быть затянуты с усилием 75 Нм. Это не относится к электрическим соединениям меньших размеров. Модули ОПН собираются таким образом, чтобы шайба электрода с серийным номером находилась вверху. Перед началом сборки, необходимо удостовериться, что поверхность бетонного либо стального фундамента под ОПН гладкая, плоская, выставлена по уровню и не имеет повреждений. Необходимо проверить, что монтажные отверстия, высверленные в опорной пластине, соответствуют анкерным болтам, или в плите высверлены дополнительные отверстия.

Необходимо надежно закрепить нижнюю опорную плиту к пластине основания ОПН с помощью гаек и шайб для обеспечения прочности конструкции. Крепеж модуля первой секции ОПН к нижней опорной пластине ОПН выполнить в соответствии с заводской инструкцией.

Необходимо прикрепить модуль первой секции к плите основания, затем установить верхнюю электростатическую пластину. Плита устанавливается на электроды ОПН. Затем необходимо закрепить пластину с помощью гаек и шайб, которые поставляются в комплекте.

Последовательность сборки оставшихся секций ОПН:

1. удалить гайки ишайбы с секций и установить следующие секции ОПН в отверстия электростатических пластин;
2. закрепить секции с помощью гаек и шайб к электростатической пластине. Гровер должен находится между шайбой и гайкой;
3. установить следующую электростатическую пластину;
4. закрутить секции ОПН к электростатической пластине сверху и снизу с помощью гаек и шайб.

Если условия не позволяют монтировать ОПН последовательно секция за секцией, то допускается сборка ОПН по две и более секции, но не более 5-ти. При использовании подъемного крана либо другого подъемного устройства, крюк подъемного устройства должен крепится за ободок верхней электростатической пластины.

Не допускается сборка ОПН в горизонтальном положении, а затем подъем его в вертикальное.

Размещать ОПН, желательно, как можно ближе к устройству, которое будет защищаться, выдерживая необходимые расстояния (фаза-фаза, фаза-земля).

Все электрические присоединения ОПН должны быть максимально короткими, избегающие при этом острых углов и петель. Необходимо, убедиться, что через эти подсоединения на ОПН не передается никаких механических воздействий. При монтаже выполняется постоянное заземление, соединенное с главным контуром электроустановки.

В отличие от ОПН в керамическом корпусе, полимерный OПH может изгибаться под воздействием порывов ветра либо при динамическом воздействии токов короткого замыкания, поэтому соединение с линий выполняется при помощи гибкого проводника,

Допускается использование ОПН как опорного элемента для системы шин, если шина пересекает ОПН строго посередине верхней электростатической пластины и присоединяется к ОПН с помощью специального шинного крепежа. При этом максимальное усилие шины на ОПН не должно превышать 30 кг.

При использовании для подключения линейного зажима гибкого проводника, проводник должен быть опущен вертикально от линии к коннектору линии ОПН, не иметь петель и не превышать длину 3 м. Не соблюдение указанных условий может привести к преждевременному выходу ОПН из строя.

Все коннекторы заземления устанавливаются на опорной электростатической пластине и предназначены для присоединения проводника заземления либо счетчика импульсов.

Верхнее кольцо-антикорона, при необходимости, устанавливается на верхней электростатической пластине и крепится при помощи набора крепежа, входящего в комплект ОПН.

Перед включением ОПН в работу, необходимо проверить:

- совпадение числа секций ОПН с данными, указанными на маркировочной табличке;

- совпадение числа параллельных модулей с первой цифрой типа ОПН.

В случае комплектации ОПН счетчиком, импульсов SС12 либо счетчиком импульсов со, шкалой измерения тока утечки типа SCI3, данные счетчики устанавливаются между контактом заземления ОПН и шиной заземления.
