ВМГ-133
3. УСТРОЙСТВО И НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ ВМГ 133.
б)

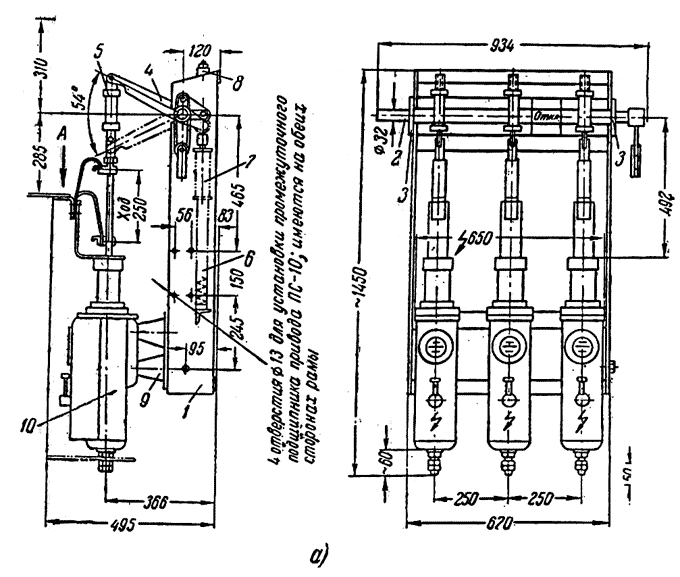

Рис 1. Масляный выключатель типа ВМГ-133.

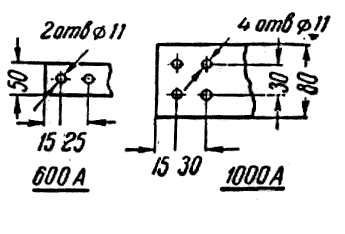

а - общий вид: б — расположение отверстий в раме для крепления выключателя. 1 — рама; 2 — вал: 8 — подшипник вала; 4 — двуплечевая тяга; 5 — отключающие пружины; 7 — масляный буфер; 8 — пружинный буфер; 9 — опорные изоляторы.
3.1. Общий вид выключателя приведен на рис.1.
3.2. Выключатель смонтирован на сварной раме 1.
Для крапления рамы к стене /или конструкции/ в углах рамы имеются 4 отверстия диаметром 16мм. На раме выключателя размещен приводной механизм, а в нижней части рамы установлены три сдвоенных опорных изолятора, на которых подвешены основные цилиндры 10.
3.3. Фаза выключателя ВМГ-133 показана на рис.2. Основной цилиндр 1 снабжен маслоотделителем 2 и дополнительным резервуаром 3. В основном цилиндре установлен нижний бакелитовый цилиндр 17, дугогасительная камера 19 и верхний бакелитовый цилиндр 18. Основной цилиндр закрыт фланцем 14 с проходным изолятором 13, на дне основного цилиндра укреплен неподвижный розеточный контакт /розетка/ 20. Через проходной изолятор цилиндра проходит подвижный контактный стержень /свеча/ 26, связанный с приводным механизмом с помощью фарфоровых тяг 5 рис 1.
3.4. Токоведущая цепь выключателя проходит с верхнего контактного угольника 30 /рис. 2/ по гибкой связи 29 на свечу 26.Свеча при включенном состоянии выключателя входит в розетку 20. С розетки ток попадает на контактный вывод и через контактные гайки - на шину. При этом основные цилиндры находятся под напряжением и изолированы от заземленной рамы опорными изоляторами 15.
В месте прохода свечи через фланец 14 основного цилиндра она изолирована с помощью фарфорового проходного изолятора 13.
З.5. При отключении выключателя приводной механизм под действием отключающих пружин приходит в движение и перемещает тяги и соединенные с ним свечи вверх. Между розеткой и свечой возникает дуга, которая гасится в камере 19,
постоянно находящейся в масле и заполненной им. Для нормального гашения в камере необходима определенная скорость движения свечи, которая обеспечивается силой отключающих пружин, и нормальный уровень масла.
3.6. Гашение дуги в камере происходит следующим образом:

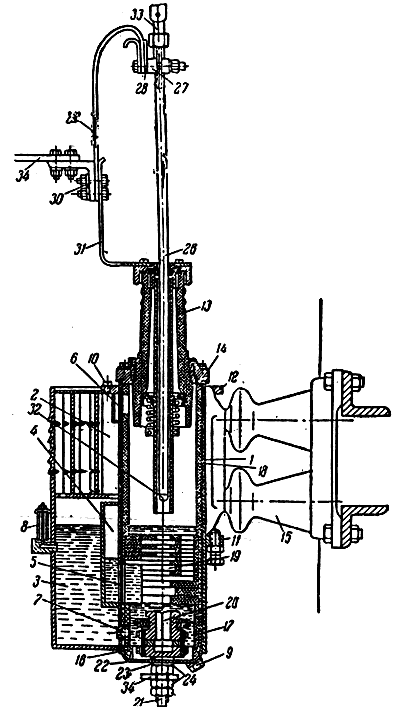

Рис. 2.Фаза выключателей ВМГ-133-II, ВМГ-133-III
1-основной цилиндр; 2-маслоотделитель; 3 – дополнительный резервуар; 4 – карман; 5-отверстие кармана; 6 -выхлопные отверстия цилиндра;7 – клапан; 8 – маслоуказатель; 9 – маслоспускная пробка; 10 – маслоналивная пробка; 11 – упорный болт;
12 - проушина; 13 – проходной изолятор; 14 – фланец проходного изолятора; 15 – опорный изолятор; 16 – опорное кольцо; 17 – нижний цилиндр; 18 – верхний цилиндр; 19 – дугогасительная камера; 20 – розетка; 21 – выводной штырь розетки; 22 —фибровая прокладка; 23 – нажимная шайба; 24 – контактная гайка; 25– контргайка; 26 – подвижной контакт (свеча); 27 – контактная колодка; 28 – промежуточная пластина; 29 — гибкая связь; 31 – кронштейн; 32-контактный наконечник свечи; 34 - шины.
ПРИМЕЧАНИЕ: На рисунке изображена фаза старых выпусков, основные цилиндры которых отличаются от цилиндров выключателей новых выпусков, иной формой маслоотделителя и отсутствием шарика в корпусе маслоуказателя.
В выключателе, залитом маслом, в верхней части кармана 4 /рис.2/ имеется воздушная подушка под некоторым незначительным давлением за счет столба масла в основном цилиндре. При включенном выключателе свеча находится в нижнем положении и перекрывает вход в горизонтальные щели А, Б, В со стороны сегментного выреза камеры. При отключении выключателя между розеткой и свечой возникает дуга. Дуга, разлагая и испаряя масло под камерой, создает парогазовый пузырь с большим давлением. Газы не имеют выхода из-под камеры до тех пор, пока при движении свечи вверх не будут открыты выходы в горизонтальные щели.
Давлением газового пузыря из нижней части основного цилиндра в карман 4 вытесняется масло и воздушная подушка в нем сжимается. Когда открывается вход в горизонтальные щели, то под действием большого давления создается интенсивное дутье газов и масла через щели поперек дуги. Благодаря сегментному вырезу в нижней части камеры обеспечиваются наиболее благоприятные условия для дутья через щели. К моменту начала дутья дуга соприкасается с нижней фибровой прокладкой камеры, при этом происходит мощное газообразование, чем усиливается дутье. В момент перехода тока через нуль давление в зоне горения дуги спадает и в это время сжатия в кармане 4 подушка расширяется и подобно поршню обеспечивает подачу свежего масла в зону щелей. При этом за счет поперечного дутья и поступления свежего масла происходит восстановление электрической прочности промежутка между свечой и розеткой и протекание тока прекращается. При отключении малых токов газообразование происходит слабо и дутье может оказаться недостаточным для восстановления электрической прочности промежутка, даже при открытии всех трех щелей. В этом случае горение дуги будет продолжаться и тогда карманы, расположенные в верхней части камеры, также будут заполнены газом под давлением. При переходе тока через нуль и уменьшении давления в зоне горения дуги дополнительно к поперечному дутью создается давление вдоль канала дуги за счет карманов. Это обеспечивает гашение дуги при отключении малых токов.
3.7. В отключенном состоянии выключателя свеча находится в верхнем положении. При этом слой воздуха и слой масла надежно изолирует свечу от розетки, а изоляция свечи от основного цилиндра обеспечивается за счет фарфорового проходного изолятора 13, бакелитовой трубки, внутри которой проходит свеча, и верхнего бакелитового цилиндра 18.
3.8. При включении выключателя приводной механизм под действием привода приходит в движение, опускает свечи из верхнего /отключенного/ положения вниз до вхождения в розетку, чем замыкается токоведущая цепь, и одновременно растягивает отключающие пружины.

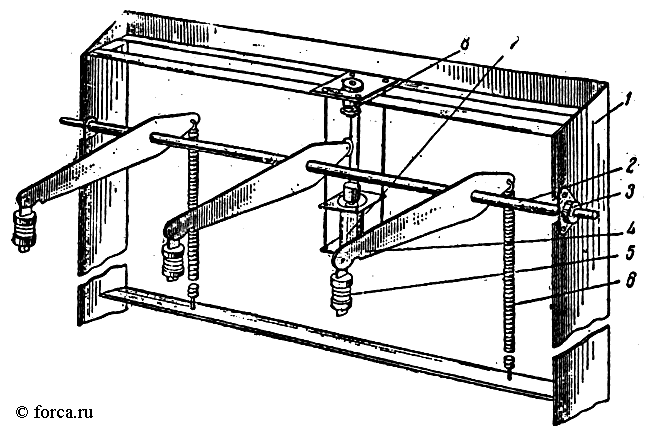

3.9. Основной деталью приводного механизма служит вал 2 /рис.3/ укрепленный на раме выключателя в подшипниках 3. К валу приварены три двуплечих рычага, с длинными плечами, которые сочленены фарфоровые тяги 5. К коротким плечам двух крайних рычагов прикреплены отключающие пружины. На коротком плече среднего рычага имеется ролик, которым этот рычаг при окончании операции отключения упирается в масляный буфер 7, а при окончании операции включения - в пружинный буфер 8 /рис.3/ приводной механизм показан в промежуточном положении.
