HD и HS рубильники CHINT

1. HD и HS рубильники CHINT
2. Рубильник HD
3. Переключатель HS

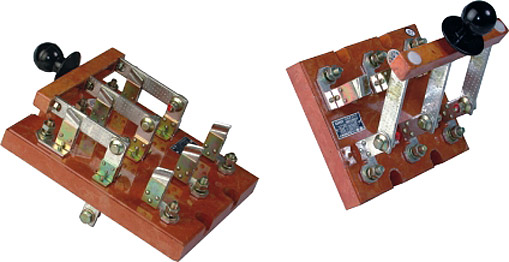

Рубильник серии HD и HS на номинальные токи 100, 200, 400, 600, 1000, 1500 А предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 380 В в устройствах распределения электрической энергии.

Структура условного обозначения:

X1 - вид аппарата:

HD - разъединитель; HS - переключатель.

X2 - вид рукоятки:

- центральная рукоятка;

- боковая рукоятка с выносом па переднюю панель;

- центральная рукоятка с выносом на переднюю панель;

- боковая рукоятка.

Х3- номинальный ток:

100, 200, 400, 600, 1000, 1500 А.

X4 - количество полюсов.

Х5 - наличие дугогасительных камер и вид присоединения: 0 - без дугогасительных камер; 1-е дугогасительными камерами;

- переднее присоединение;

- заднее присоединение.
