Трансформаторы напряжения и тока компании АББ предлагают Ммаксимальную безопасность, практичность и высокую надежность

Трансформатор напряжения

Применяемые для защиты системы или измерений, мощные трансформаторы компании АББ на протяжении многих лет демонстрируют свою безаварийную работу, в том числе и в тяжелых режимах эксплуатации. Они устроены по принципу электромагнитных трансформаторов, в которых первичная и вторичная обмотки гальванически отделены друг от друга. Однополюсные индуктивные трансформаторы напряжения подключены к КРУЭ при помощи стандартного соединительного фланца и баръерного изолятора. Первичная обмотка наматывается на верхнюю часть сердечника и вторичные обмотки. Последние подключаются к выводам в наружной клеммной коробке через газонепроницаемые составные вводы.

Перспективы будущего

1. Использование элегаза в качестве изолирующей среды и полимерной пленки в обмотках
2. Высокая выходная нагрузка и класс точности
3. Соотношение и количество вторичных обмоток в соответствии с требованиями фактической установки КРУЭ
4. Эффективное гашение очень быстрых переходных режимов, передающихся на вторичную сторону
5. Сердечник с прямоугольной петлей гистерезиса для трансформаторных листов с малыми потерями
6. Возможность исключения феррорезонанса при отсутствии выравнивающих конденсаторов выключателя
7. Возможность горизонтальной и вертикальной установки
8. Отдельный контроль объема и плотности газа
9. Устройство сброса избыточного давления
10. Предохранители на вторичной стороне трансформатора (по запросу)
11. Конструкция, не требующая технического обслуживания

Трансформатор тока

Первичная обмотка в трансформаторах тока с кольцевым сердечником имеет концентрическое расположение. Сердечник заключен в герметичный отсек, который изолирован от основного фланца для предотвращения прохождения обратного тока через сердечники.

Перспективы будущего

1. Простые трансформаторы с кольцевым сердечником интегрированы в основные токовые цепи
2. Элегаз в качестве основной изоляции в соответствии с оправдавшей себя технологией КРУЭ
3. Вторичные обмотки на кольцевых сердечниках, размещенных вне отсека для элегаза, и с защитой от механических воздействий
4. Эффективное гашение очень быстрых переходных режимов, передающихся на вторичную сторону
5. Обеспечение любого класса точности в соответствии с международными стандартами
6. Конструкция, не требующая технического обслуживания

Трансформаторы напряжения Трансформаторы тока

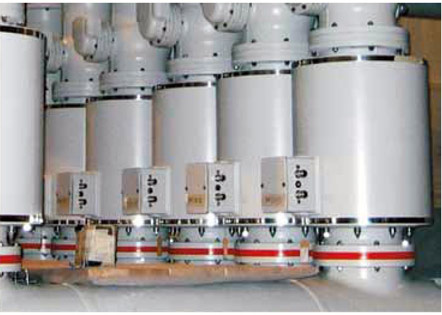

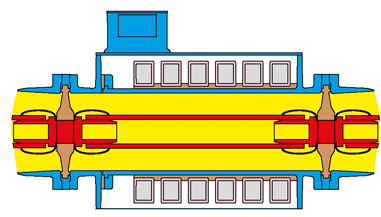

Трансформаторы тока

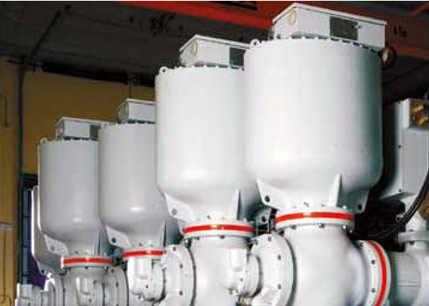

Трансформаторы напряжения
