ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕГАЗОВЫХ ВЫКЛЮЧАТЕЛЕЙ МЕХАНИЗМ «ПРУЖИНА-ПРУЖИНА», 72,5 - 245 кВ

	ОПИСАНИЕ	Ед. изм.	3 ФАЗЫ				1 ФАЗА
1.	Тип элегазового выключателя		70- SFM- 32B 72,5	120- 120- SFM- SFM- 32B 32B	120- SFM- 32B	150- SFM- 32B	70- SFM- 32B	120- 120- SFM- SFM- 32B 32B	150- SFM- 40B	200- 200- SFM- SFM- 40S 40S
2.	Номинальное напряжение	кВ		123 145	145	170	72,5	123 145	170	245 245
3.	Номинальное напряжение грозового импульса	кВ	350	550 650	650	750	350	550 650	750	1050 1050
4.	Наибольшее рабочее напряжение	кВ	160	230 275	275	325	160	230 275	325	460 460
5.	Длина пути тока утечки (общая)	Мм	1815	3075 3625	3625	4250	1815	3075 3625	4250	6125 6125
6.	Соответствие стандартам		IEC : 62271-100-2005, BSS : 5311, JEC : 181, IEC : 60694
7.	Тип механизма		ПРУЖИНА-ПРУЖИНА
8.	Номинальный ток	A	3150
9.	Номинальная длительность коммутационного цикла		0-0,3 сек,-СО-3 мин,-СО / CO-15 сек,-СО			0-0,3 сек,- CO-1 мин,-СО	0-0,3 сек,-СО-3 мин,-СО / CO-15 сек,-СО		0-0,3 сек,- CO-1 мин-CO	0-0,3 сек,-СО-3 мин,-СО / CO-15 сек,-СО
10.	Номинальная частота	Гц	50/60
11.	Длительность тока термической стойкости		3
12.	Номинальное напряжение закрытия/ отпускания	В	110/125/220 В постоянного тока
13.	Значение тока в катушке закрытия / отпускания	A	7 A макс, при 110 В DC			6 A макс, при 110 В DC	7 A макс, при 110 В DC		6 A макс, при 110 В DC	7 A макс,
14.	Напряжение питания двигателя	В	110/125/220 В постоянного тока / 230 В переменного тока
15.	Минимальная бестоковая пауза при АПВ		0,3
16.	Полное время отключения	Мс				55				50
17.	Собственное время отключения	Мс		26		35		26		35
18.	Номинальный ток отключения во время короткого замыкания	кА		31,5	40	25		31,5		40
19.	Ток включения, наибольший пик, не меньше	кА		80	104	62,5		80		100 104
20.	Ток включения, начальное действующее значение, периодической составляющей			31,5	40	25		31,5		40
21.	Номинальный зарядный ток отключения линии и превышение напряжения	A/pu	10/<2,5	50/< 2,5			10/<2,5	50/< 2,5		125/<2,5
22.	Номинальный кабельный зарядный ток отключения и превышение напряжения	A/pu	250/< 2,5	160/400/< 2,5		160/< 2,5	250/< 2,5	160/400/< 2,5	160/< 2,5	250/<2,5
23.	Номинальный ток отключения для одиночной конденсаторной батареи и превышение напряжения	A/pu	250/< 2,5	400/<2,5			250/< 2,5		400/< 2,5
24.	Номинальный ток несинхронного отключения	кА		7,9	10	6,25		7,9		10
25.	Фактор первой очистки трубы		1,5
26.	Вспомогательные контакты			8НО + 8НЗ				8НО + 8НЗ / на одно поле
27.	Температурный режим	°С				-40..	+40			-30.. +40
28.	Сейсмостойкость	баллов	8 MSK
29.	Ресурс механической стойкости	циклов	10000
30.	Ресурс механической стойкости, при номинальном токе		5000
31.	Время службы выключателя не менее	лет	25
32.	Давление элегаза (при 20°C)
	- нормальное	кг/см²	5	6		7	5	6	7	8
	- сигнализация подачи газа	кг/см²	4,5	5,5		6,5	4,5	5,5	6,5 7,5
	- блокировка	кг/см²	4	5		6	4	5	6	7
33.	Номинальный уровень утечки элегаза в год	%	0,5
34.	Размер
	A	мм	1700	1700 1700	1700	2200	3470	3470 3470	3470	4600 4600
	B	мм	3070	3490 4010	4010	4350	3070	3490 4010	4350	4602 4602
	D	мм	1600	2000 2000	2000	2200
	H	мм	4038	4908 5612	5502	6104	4038	4908 5428	6104	7146 7146
35.	Вес (приблизительно)	кг	1100	1400 1450	1450	2200	2100	2360 2460	3900	3000 3000

ИНФОРМАЦИЯ О РАЗМЕРАХ

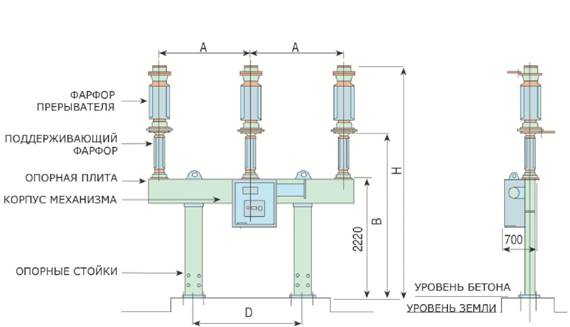

ТРЕХФАЗНЫЕ ВЫКЛЮЧАТЕЛИ С АВТОМАТИЧЕСКИМ ПОВТОРНЫМ ЗАКРЫТИЕМ Выключатель 72,5 - 145 кВ (1 - выключение)

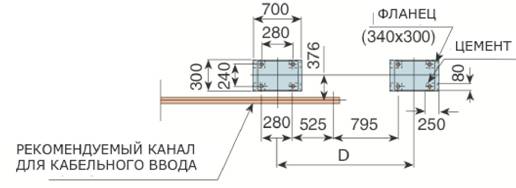

ИНФОРМАЦИЯ О ФУНДАМЕНТЕ УСТАНОВКИ
