6. ГАБАРИТНЫЕ РАЗМЕРЫ -6. DIMENSIONS

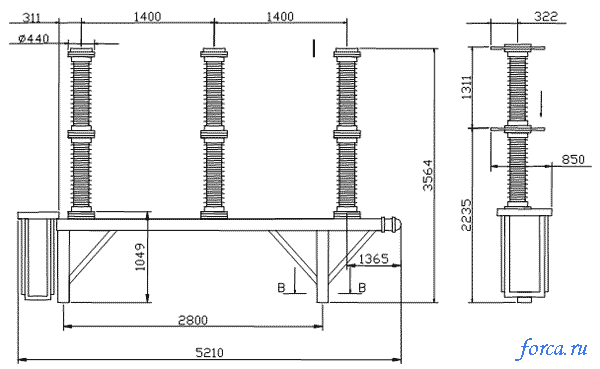

6.1 Габаритные, установочные и присоединительные размеры выключателя ВГТ-110II*-40/2500У1. - Overall and mounting dimensions of circuit breaker ВГТ-110II*-40/2500У1.

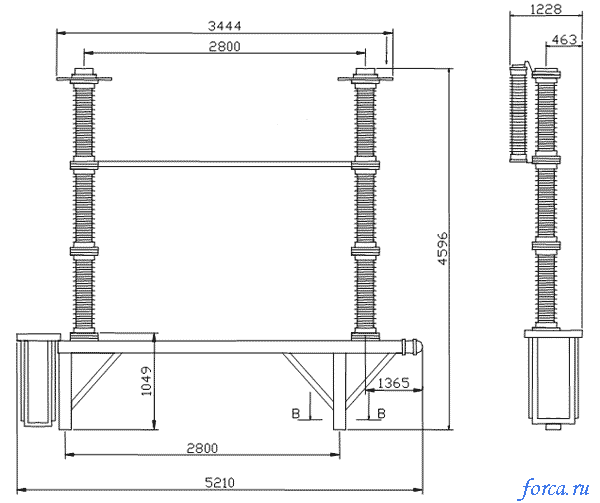

6.2 Габаритные размеры полюса выключателя ВГТ-220II*-40/2500У1. - dimensions of circuit breaker pole ВГТ-220II*-40/2500У1.
