Приложение №1.

Нормы испытания разъединителей.

Полностью смонтированные и отрегулированные разъединители всех напряжений испытываются в следующем объеме:

1. Контроль внешнего состояния.
1. Изоляторы, которые имеют на ребрах поверхностные сколы, разрешается вводить в эксплуатацию после восстановительного ремонта, при условии не превышения площади и глубины допустимых сколов, указанных в таблице №2.

Таблица №2. Площадь и глубина поверхностных сколов на ребрах изоляторов, которые подлежат восстановительному ремонту.

1. Изоляторы с низким качеством армировки разрешается вводить в эксплуатацию после восстановительного ремонта при условии не превышения объему (в двух фланцах) поверхностного выкрышивания цементной вязки 10 см2.
2. Отклонение колонки изолятора от вертикали не должно превышать 2 мм.

1. Измерение сопротивления изоляции.
1. Измерение сопротивления изоляции тяг из органических материалов выполняется мегомметром на напряжение 2,5 кВ. Сопротивление изоляции должно быть не менее приведенных в таблице № 3.

Таблица №3. Сопротивление изоляцииподвижных и спрямительных частей, выполненных из органических материалов.

1. Измерение сопротивления изоляции многоэлементных изоляторов выполняется мегомметром на напряжение 2,5 кВ при температуре воздуха не менее плюс 5 ?С, а во время монтажа изоляторов – непосредственно перед установкой изоляторов. Сопротивление каждого изолятора должно быть не менее 300 МОм.
2. Измерение изоляции вторичных цепей выполняется мегомметром на напряжение 1 кВ. Сопротивление изоляции во время приемо-сдаточных испытаний должно быть не менее 10 Мом и 1 Мом – во время капитального ремонта.

1. Испытание изоляции повышенным напряжением промышленной частоты.

3.1. Испытание опорных одноэлементных изоляторов выполняется в течении 1 минуты, значение испытательного напряжения приведено в таблице №4.

Таблица №4.

1. Вновь установленные многоэлементные изоляторы необходимо испытывать повышенным напряжением 50 кВ промышленной частоты, которое прикладывается к каждому элементу изолятора в случае, если сопротивление изоляции меньше указанного в п. 2.2.
2. Испытание изоляции вторичных цепей производится напряжением 1,0 кВ в течении 1 минуты.
1. Значения сопротивления постоянному току контактной системы должны соответствовать нормам завода-изготовителя, а при их отсутствии – данным, приведенным в таблице №5.

Таблица №5. Допустимые значения сопротивления постоянному току контактной системы разъединителя.

1. Измеренные вытягивающие усилия подвижных контактов из неподвижных при обезжиренных контактных поверхностях должны соответствовать нормам завода-изготовителя, а при их отсутствии – данным таблицы №6.

Таблица №6. Допустимые значения вытягивающих усилий подвижных контактов из неподвижных для разъединителей.

1. Проверка работы разъединителя производится путем выполнения пяти операций включения и пяти операций отключения.
2. Испытание сопротивления стержневых изоляторов на изгиб.

Выполняется в процессе монтажа разъединителей на напряжение 35-110 кВ, опорная изоляция которых состоит из опорно-стержневых изоляторов, усилием, которое составляет 60% наименьшего ломающего для данного типа изоляторов.

Методика проведения механических испытаний опорно-стержневых изоляторов на изгиб:

7.1. Осмотр изоляторов. При обнаружении поверхностных дефектов, снижающих механическую прочность изоляторов, они подлежат отбраковке с составлением соответствующего акта.

7.2. Механические испытания опорно-стержневых изоляторов разъединителей и отделителей 35—110 кВ должны производиться стягиванием двух изоляторов одного полюса аппарата.

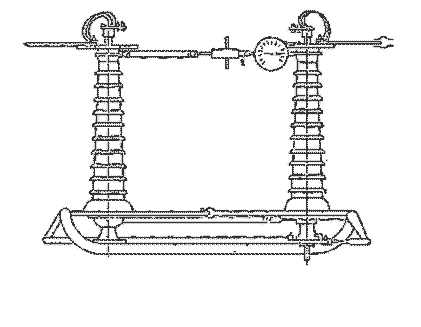

В связи с тем, что максимальное изгибающее усилие при включении аппарата действует в сторону ошиновки, испытание на изгиб следует производить при развернутом на 180° положении полуножей разъединителя или отделителя (рис. 6).

Рисунок 6. Полюс разъединителя.

На время испытаний изоляторов должны быть отсоединены соединительные тяги и провода.

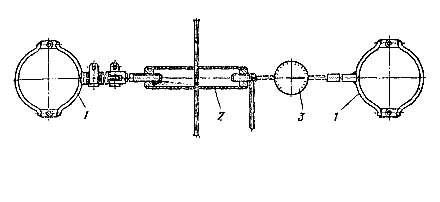

Для механических испытаний изоляторов рекомендуется применять приспособление (рис. 7), которое состоит из хомута 1, стягивающего устройства 2, динамометра 3 и крепежных деталей.

Рисунок 7. Приспособление для механических испытаний опорно-стержневых изоляторов.

Хомуты надеваются на верхние головки (фланцы) обоих изоляторов одного полюса разъединителя или отделителя таким образом, чтобы стягивающее усилие было приложено к верхним фланцам изоляторов. После закрепления хомутов на фланцах изоляторов и выбора люфтов в стягивающем устройстве к изоляторам прикладывается изгибающее усилие.

Плавным вращением рукоятки стягивающего устройства по показаниям динамометра устанавливается нагрузка, равная 60% минимальной разрушающей (табл. 7). Указанная нагрузка должна выдерживаться в течение 15 с. В случае снижения нагрузки в течение этого времени ее следует довести до требуемого значения вращением рукоятки стяжного винта.

Таблица №7. Значения испытательных напряжений опорно-стержневых изоляторов.

*Указанные значения относятся к изолятору, испытываемому в перевернутом положении.

7.3. Моментом разрушения изолятора считается его поломка или возникновение трещин в фарфоре, арматуре или армирующей связке, а также возникновение каких-либо других нарушений целостности изолятора или появление внутренних (невидимых снаружи) повреждений, сопровождающихся сильным треском или резким снижением показаний измерительных приборов.
