DZ158 CHINT

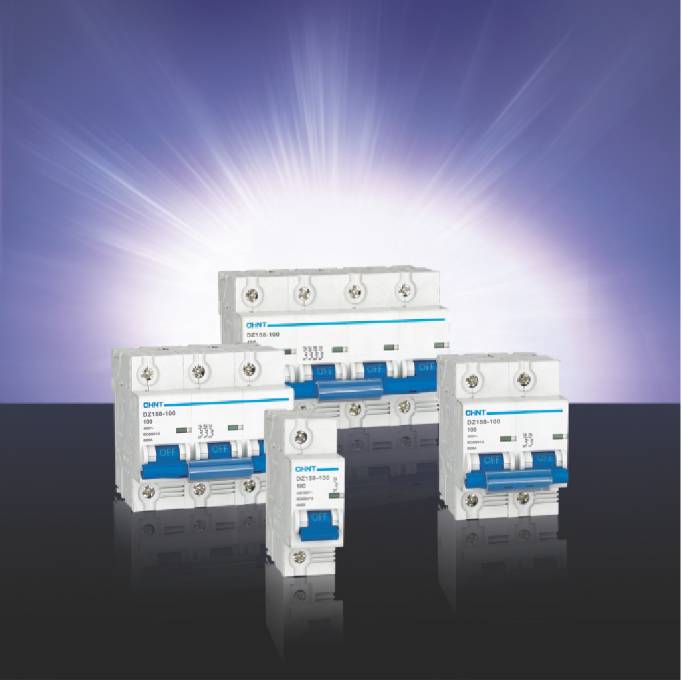

DZ158 малогабаритный автоматический выключатель, производства компании CHINT (Китай).
1. Характеристики DZ158
Соответствуют: СВ, SEMKO, UKRTEST, RCC, РСТ;
Электрические параметры:
Переменный ток до 100 А, 230/400 В/1 -полюс.; 400В/2,3,4-полюс., 50/60 Гц;
Наибольший номинальный ток выключателя In: 100 А;
Номинальное напряжение изоляции Ui: 500 В;
Номинальное импульсное выдерживаемое напряжение Uimp: 6000 В;
Способ установки: втычной на стандартной рейке;
Износостойкость (операций):
а) коммутационная: не менее 1500;
б) механическая: не менее 8500;
Соответствуют ГОСТ Р 50030.2

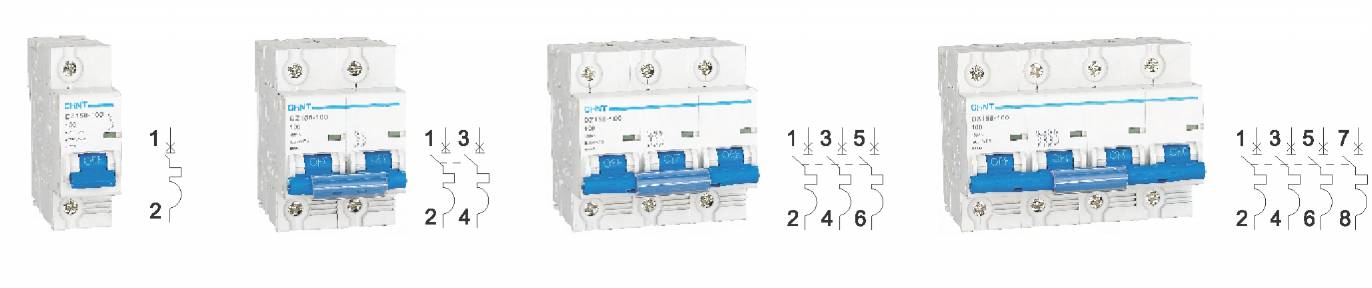

2. Информация для заказа
lcs=6 кА
DZ158 однополюсный
| In (А) | ICS | ОК | Код заказа | |
| (кА) | Стандарт | RoHS | ||
| 63 | 6 | 108 | 134001 | 970001 |
| 80 | 6 | 108 | 134002 | 970002 |
| 100 | 6 | 108 | 134003 | 970003 |
DZ158трехполюсный
| In (А) | ICS | OK | Код заказа | |
| (кА) | Стандарт | RoHS | ||
| 63 | 6 | 36 | 134007 | 970007 |
| 80 | 6 | 36 | 134008 | 970008 |
| 100 | 6 | 36 | 134009 | 970009 |
DZ158 двухполюсный
| In (А) | Ics | OK | Код заказа | |
| (кА) | Стандарт | RoHS | ||
| 63 | 6 | 54 | 134004 | 970004 |
| 80 | 6 | 54 | 134005 | 970005 |
| 100 | 6 | 54 | 134006 | 970006 |
DZ158 четырехполюсный
| In (A) | Ics | OK | Код заказа | |
| (кА) | Стандарт | RoHS | ||
| 63 | 6 | 27 | 134010 | 970010 |
| 80 | 6 | 27 | 134011 | 970011 |
| 100 | 6 | 27 | 134012 | 970012 |

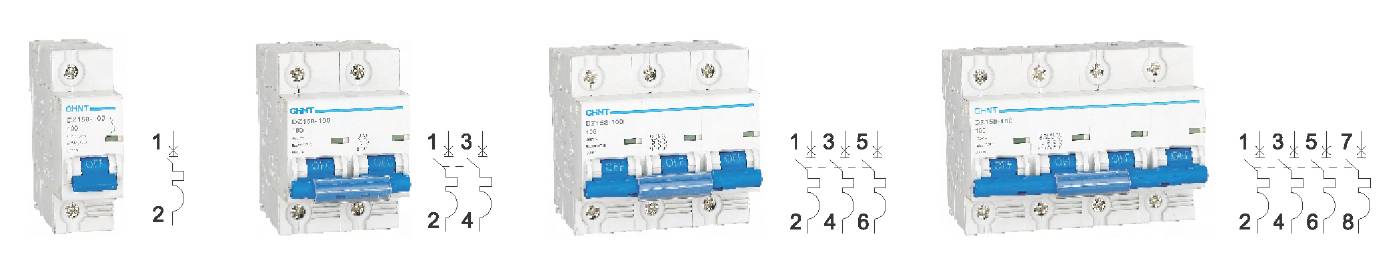

Ics = 10 kA
DZ158,однополюсный
| In (А) | Ics(кА) | ОК | Код заказа | |
| Стандарт | RoHS | |||
| 63 | 10 | 108 | 134013 | 978979 |
| 80 | 10 | 108 | 134014 | 978980 |
| 100 | 10 | 108 | 134015 | 978981 |
| DZ158,трехполюсный | ||||
| In (А) | Ics(кА) | ОК | Код заказа | |
| Стандарт | RoHS | |||
| 63 | 10 | 36 | 134019 | 978985 |
| 80 | 10 | 36 | 134020 | 978986 |
| 100 | 10 | 36 | 134021 | 978987 |
DZ158, двухполюсный
| In (А) | Ics(кА) | OK | Код заказа | |
| Стандарт | RoHS | |||
| 63 | 10 | 54 | 134016 | 978982 |
| 80 | 10 | 54 | 134017 | 978983 |
| 100 | 10 | 54 | 134018 | 978984 |
| DZ158,четырехполюсный | ||||
| In (А) | Ics(кА) | OK | Код заказа | |
| Стандарт | RoHS | |||
| 63 | 10 | 27 | 134022 | 978988 |
| 80 | 10 | 27 | 134023 | 978989 |
| 100 | 10 | 27 | 134024 | 978990 |
3. Техническая информация

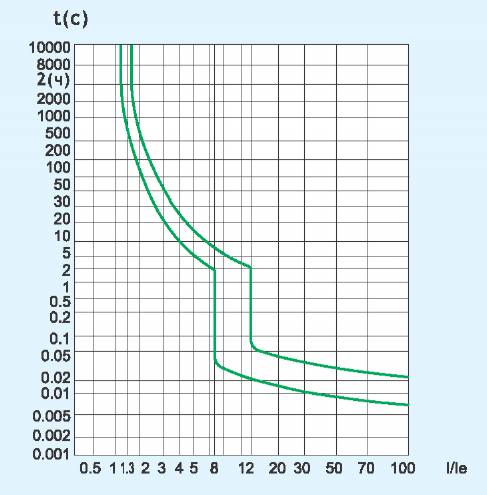

3.1 Характеристика
4. Требования к зажимам
Сечение провода до 50 мм²; момент затяжки 3,5Нм
5. Преимущество
Габаритные и установочные размеры
Выключатель характеризуется компактной конструкцией, улучшенным дизайном, высокой отключающей способностью до 10 кА, высоким ресурсом и длительным сроком эксплуатации

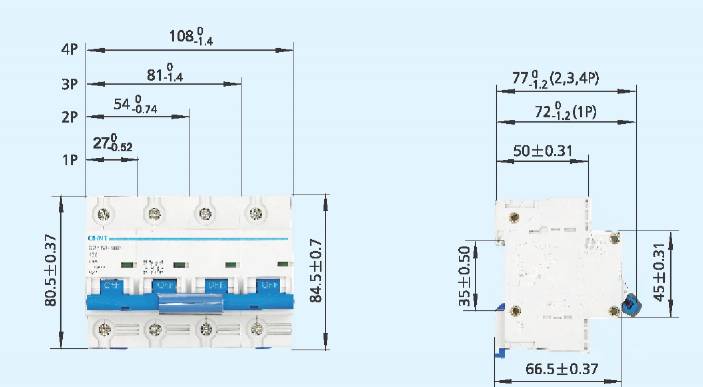

6. Габаритные и установочные размеры, мм
