Страница 3 из 4Общий порядок выделения присоединений на схеме

Постановка задачи:

Задача 1. Для данного элемента определить принадлежность к тому или иному присоединению

Задача 2. Определить элементы схемы, принадлежащие данному присоединению.

Предлагается следующий порядок определения присоединений на схеме

На схеме можно выделить элементы, образующие присоединение. Наименование этих элементов используется в наименовании присоединения. Например : Трансформатор Т-1 участвует в присоединении Т-1. Т-1 в этом случае является ключевым элементом, образующим соединение.

Типы элементов, образующих присоединение, указаны в таблице «Элементы схемы, образующие присоединение».

Границами присоединений обычно являются шины. Шины сами по себе также являются присоединениями. Например, наименование отдельного заземляющего ножа на шинах содержит наименование шины, как наименование присоединения.

(ЗН 1 сек. 220 кВ).

В случае, если присоединения не разделены между собой шинами, необходимо выделять подчиненные ветви, которые являются отдельными присоединениями. Если в группе соединенных между собой элементов и ограниченной шинами (Соединение) находятся несколько элементов, образующих присоединение, то необходимо определить подчиненные элементы, образующие соединение.

Присоединение подчиненного элемента – это, как правило, цепь элементов без ветвлений - (простая цепь). Но могут быть вложенные друг в друга подчиненные присоединения.

Для подчиненных элементов, образующих присоединение, выполняется следующее правило группировки: Присоединению этого элемента будут принадлежать все элементы электрической цепи с которыми он соединен, до электрического узла, в котором соединены более двух элементов электрической цепи (или до сдвоенного реактора ).

Подчиненные присоединения могут быть вложены друг в друга. Например :

АТ- главное присоединение, подчиненное присоединение – СК, у того в свою очередь – трансформаторы напряжения.

В этом случае при определении ветвей – отдельных присоединений необходимо пользоваться следующей таблицей:

Элемент, образующий присоединение	Элементы, образующие подчиненное присоединение
АТ, Т	ТСН, ТХН, ТДК, СК
СК	ТН
ВЛ, КЛ	ТН
ТСН	ТХН

Примеры диспетчерских наименований присоединений

1. Присоединение ВЛ на две сш без осш
	Связь с объектом	ВЛ 220 кВ Ногинск -Дальняя
	Заземляющий нож	ЗН ЛР-220 кВ ВЛ Ногинск - Дальняя в ст. ВЛ
	Линейный разъединитель	ЛР 220 кВ ВЛ Ногинск-Дальняя
	Заземляющий нож	ЗН ЛР-220 кВ ВЛ Ногинск - Дальняя в ст. МВ
	Масляный выключатель	МВ 220 кВ ВЛ Ногинск - Дальняя
	Заземляющий нож	ЗН ШР 2 сш 220 кВ ВЛ Ногинск-Дальняя в ст. МВ
	Заземляющий нож	ЗН ШР 1 сш 220 кВ ВЛ Ногинск-Дальняя в ст. МВ
	Шинный разъединитель	ШР 1 сш 220 кВ ВЛ Ногинск – Дальняя
	Шинный разъединитель	ШР 2 сш 220 кВ ВЛ Ногинск – Дальняя
	Система шин	I сш 220 кВ
	Система шин	II сш 220 кВ

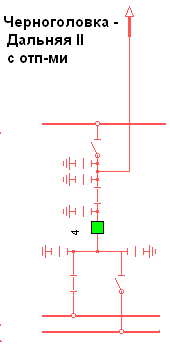

2. Присоединение ВЛ на две сш с осш
	Связь с объектом	ВЛ 110 кВ Черноголовка-Дальняя II с отпайками
	Обходная система шин	осш 110 кВ
	Линейный разъединитель	ОР-110 кВ ВЛ Черноголовка - Дальняя II с отп-ми
	Заземляющий нож	ЗН ОР-110 кВ ВЛ Черноголовка - Дальняя II с отп-ми
	Заземляющий нож	ЗН ЛР-110 кВ ВЛ Черноголовка - Дальняя II с отп-ми в стор. ВЛ
	Линейный разъединитель	ЛР-110 кВ Черноголовка - Дальняя II с отп-ми
	Заземляющий нож	ЗН ЛР-110 кВ ВЛ Черноголовка - Дальняя II с отп-ми в стор. МВ
	Масляный выключатель	МВ-110 кВ ВЛ Черноголовка - Дальняя II с отп-ми
	Заземляющий нож	ЗН ШР 2 сш 110 кВ ВЛ Черноголовка - Дальняя II с отп-ми в ст. МВ
	Шинный разъединитель	ШР 2 сш 110 кВ ВЛ Черноголовка - Дальняя II с отп-ми
	Заземляющий нож	ЗН ШР 1 сш 110 кВ ВЛ Черноголовка - Дальняя II с отп-ми в ст. МВ
	Шинный разъединитель	ШР 1 сш 110 кВ ВЛ Черноголовка - Дальняя II с отп-ми
	Система шин	1 сш 110 кВ
	Система шин	2 сш 110 кВ
3. Присоединение ШСМВ с двумя ЗН в ст. МВ
	Система шин	1 сш 110 кВ
	Шинный разъединитель	ШР 1 сш 220 кВ ШСМВ
	Заземляющий нож	ЗН ШР 1 сш 220 кВ ШСМВ в ст. ШСМВ
	Система шин	2 сш 110 кВ
	Шинный разъединитель	ШР 2 сш 220 кВ ШСМВ
	Заземляющий нож	ЗН ШР 2 сш 220 кВ ШСМВ в ст. ШСМВ
	Шиносоединительный Масляный выключатель	ШСМВ 1-2 сш 220 кВ
4. Присоединение ШСМВ с ЗН
	Система шин	1 сш 110 кВ
	Заземляющий нож	ЗН ШР 1 сш 110 кВ ШСМВ в ст. 1 сш
	Шинный разъединитель	ШР 1 сш 220 кВ ШСМВ
	Заземляющий нож	ЗН ШР 1 сш 220 кВ ШСМВ в ст. МВ
	Система шин	2 сш 110 кВ
	Заземляющий нож	ЗН ШР 2 сш 110 кВ ШСМВ в ст. 2 сш
	Шинный разъединитель	ШР 2 сш 220 кВ ШСМВ
	Заземляющий нож	ЗН ШР 2 сш 220 кВ ШСМВ в ст. МВ
	Шиносоединительный Масляный выключатель	ШСМВ 1-2 сш 220 кВ

5. Присоединение разрядника на одну сш через предохранитель
	Система шин	1 сш 6 кВ
	Разрядник	Разр. 1 сш 6 кВ
6. Присоединение реактора к силовому трансформатору
	Трансформатор	Т-1
	Трансформаторный разъединитель	ТР 1 сш 6 кВ Т-1
	Реактор	Реактор 6 кВ Т-1
	Масляный выключатель	МВ 6 кВ Т-1
	Шинный разъединитель	ШР 1 сш 6 кВ Т-1
	Система шин	1 сш 6 кВ
7. Присоединение СВ на две сш
	Система шин	1 сш 220 кВ
	Секционный разъединитель	СР 1 сш 220 кВ СВ 1-3 сш
	Заземляющий нож	ЗН СР 1 сш 220 кВ в ст. СВ
	Секционный выключатель	СВ 1-3 сш 220 кВ
	Заземляющий нож	ЗН СР 3 сш 220 кВ в ст. СВ
	Секционный разъединитель	СР 3 сш 220 кВ СВ 1-3 сш
	Система шин	3 сш 220 кВ
8. Присоединение трансформатора напряжения на одну сш
	Система шин	2 сш 220 кВ
	Система шин	1 сш 220 кВ
	Заземляющий нож	ЗН ШР ТН 1 сш 220 кВ в стор. 1 сш
	Шинный разъединитель	ШР ТН 1 сш 220 кВ
	Заземляющий нож	ЗН ШР ТН 1 сш 220 кВ в стор. ТН
	Трансформатор напряжения	ТН 1 сш 220 кВ
	Разрядник	Разр. 220 кВ ТН 1 сш
9. Присоединение фидера на одну сш
	Система шин	1 сш 6 кВ
	Масляный выключатель	МВ 6 кВ ф. 13
	Связь с объектом	Ф.1 6 кВ

10. Присоединение силового трансформатора на две сш
	Cистема шин		1 сш 220 кВ
	Шинный разъединитель		ШР 1 сш 220 кВ Т-2
	Заземляющий нож		ЗН ШР 1 сш 220 кВ Т-2 в ст. МВ
	Cистема шин		2 сш 220 кВ
	Шинный разъединитель		ШР 2 сш 220 кВ Т-2
	Заземляющий нож		ЗН ШР 2 сш 220 кВ Т-2 в ст. МВ
	Масляный выключатель		МВ 220 кВ Т-2
	Заземляющий нож		ЗН ТР 220 кВ Т-2 в ст. МВ
	Трансформаторный разъединитель		ТР 220 кВ Т-2
	Трансформатор		Т-2

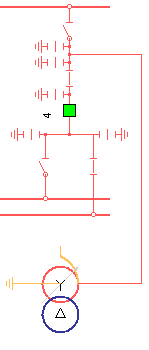

11. Присоединение силового трансформатора на две сш с осш
	Обходная система шин		осш 110 кВ
	Обходной разъединитель		ОР-110 кВ ВЛ Черноголовка - Дальняя I с отп-ми
	Заземляющий нож		ЗН ОР-110 кВ АТ-3 в ст. АТ-3
	Заземляющий нож		ЗН ТР-110 кВ АТ-3 в стор. АТ-3
	Трансформаторный разъединитель		ТР-110 кВ АТ-3
	Заземляющий нож		ЗН ТР-110 кВ АТ-3 в стор. МВ
	Масляный выключатель		МВ-110 кВ АТ-3
	Заземляющий нож		ЗН ШР 1 сш 110 кВ АТ-З в ст. МВ
	Шинный разъединитель		ШР 1 сш 110 кВ АТ-3
	Система шин		1 сш 110 кВ
	Заземляющий нож		ЗН ШР 1 сш 110 кВ АТ-З в ст. МВ
	Шинный разъединитель		ШР 2 сш 110 кВ АТ-3
	Система шин		2 сш 110 кВ
	Силовой трансформатор		АТ-3
12. Присоединение ТСН на одну сш
	Система шин		1 сш 6 кВ
	Шинный разъединитель		ШР 220 кВ ТСН1
	Предохранитель		Предохр. ТСН-1 6 кВ 1 сш
	Трансформатор собственных нужд		ТСН-1 6 кВ 1 сш
13. Присоединение КЛ на две сш
	Система шин		1 сш 35 кВ
	Шинный разъединитель		ШР 1 сш 35 кВ КЛ Дивная – II
	Заземляющий нож		ЗН ШР 1 сш 35 кВ КЛ Дивная - II в ст. МВ
	Система шин		2 сш 35 кВ
	Заземляющий нож		ШР 2 сш 35 кВ КЛ Дивная – II
	Заземляющий нож		ЗН ШР 2 сш 35 кВ КЛ Дивная - II в ст. МВ
	Масляный выключатель		МВ 35 кВ КЛ Дивная – II
	Заземляющий нож		ЗН РЛ-35 кВ КЛ Дивная - II в ст. МВ
	Линейный разъединитель		ЛР 35 кВ КЛ Дивная - II
	Заземляющий нож		ЗН РЛ-35 кВ КЛ Дивная - II в ст. ВЛ
	Связь с объектом		КЛ Дивная - II А
	Связь с объектом		КЛ Дивная - II Б
14. Присоединение разрядника на одну сш через ШР
	Система шин		1 с.ш. 220 кВ
	Система шин		2 с.ш. 220 кВ
	Шинный разъединитель		ШР 2 сш 220 кВ разр.
	Заземляющий нож		ЗН ШР 2 с.ш. 220кВ разр. в ст. разр.
	Разрядник		Разр. 2 сш 220 кВ
15. Присоединение разрядника на одну сш через ШР
	Разрядник		Разр. 220 кВ АТ-1
	Силовой трансформатор		АТ-1 220 кВ
16. Присоединение ЗН к фидеру
	Система шин		V сек 10кВ
	Масляный выключатель		МВ-10кВ ф.16065 19073 а+ b
	Заземляющий нож		ЗН яч. МВ-10 кВ ф. 16065, 19073 а+b в ст. Фидера
	Фидер		ф.16065 a 10кВ
	Фидер		ф.19073 b 10кВ
17. Присоединение СВ на две сш
		Система шин			IV сек 10кВ
		Шасси			СР IV сек 10 кВ.
		Система шин			III сек 10кВ
		Секционный выключатель			СВ III с.ш. 10 кВ
18. Присоединение ДГР
		Система шин		Х1 сек.
		Масляный выключатель		МВ ДГР-6
		Заземляющий нож		ЗН яч. МВ ДГР-6 в ст. тр-ра
		Трансформатор собственных нужд		Тр-р ДГР-6 10 кВ
		Дугогасящий реактор		ДГР-6 10 кВ
19. Присоединение двух СВ на две сш
		Система шин		ХI сек.
		Секционный выключатель		СВ XI 10 кВ
		Заземляющий нож		ЗН яч. СВ 10кВ ХI сек. в ст. перем.
		Система шин		ХII сек.
		Секционный выключатель		СВ XII 10 кВ.
		Заземляющий нож		ЗН яч. СВ 10кВ ХII сш в ст. перем.

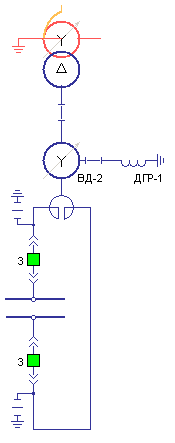

20. Присоединение ВД на одну сш
		Силовой трансформатор		АТ-1 220 кВ
		Трансформаторный разъединитель		ТР 10 кВ АТ-1
		ВД		ВД-2 10 кВ АТ-1
		Дугогасящий реактор		ДГР-1 10 кВ АТ-1
		Разъединитель		Разъед. ДГР-1 10 кВ АТ-1
		Реактор		Реакт. 10 кВ АТ-1
		Заземляющий нож		ЗН МВ 10кВ АТ-1 V сек. в ст. реак.
		Масляный выключатель		МВ-10кВ V сек. АТ-1
		Система шин		V сек 10кВ
		Заземляющий нож		ЗН МВ 10кВ VII сек. АТ-1 в ст. реак.
		Масляный выключатель		МВ-10кВ VII сек. АТ-1
		Система шин		VII сек 10кВ

Правила построения макета панелей управления

Панели управления – каждая панель в отдельный контейнер. Диспетчерское наименование панели управления: П4У – Панель управления номер 4, скрытое ДН. В верхней части панели

Надпись типа текст, П4У. Линии 220 кВ – номер панели и ее наименование. В одну – две строки. Элементы внутри контейнеров собираются в контейнеры, за исключением объектов,

Выходящих за пределы контейнеров (панелей).

Мнемосхема на щите выполняется графическими примитивами – линии, дуги и .т.п. элементы схемы на щите (трансформаторы и т.д.) необходимо также выполнять графическими примитивами.

Правила построения макета панелей защиты

Общие правила:

Каждый элемент макета должен иметь сокращенное буквенно-цифровое обозначение и осмысленное наименование. Например : накладка : <Н1. Оперативный ток ДЗШ>

<П4У. Пожаротушение ПС>

1. вариант – попанельная раскладка.

Каждая панель – контейнер. Правила именования схожи с
