Приложение D

Формулы для экспресс-расчета допустимых токовых нагрузок

Значения, данные в таблицах В.52.2 — В.52.13, расположены на гладких кривых, связывающих допустимую токовую нагрузку с площадью поперечного сечения проводника. Эти кривые можно получить, используя следующую формулу:

где I — допустимая токовая нагрузка, в амперах;

S — номинальная площадь поперечного сечения проводника, в квадратных миллиметрах (мм2);

а и b — коэффициенты;

m и n — степенные показатели для данного кабеля и способа монтажа.

Значения коэффициентов и степенных показателей даются в сопроводительной таблице. Допустимые токовые нагрузки должны быть округлены до 0,5 для значений, не превышающих 20 А, и до одного ампера для значений, больше чем 20 А.

Число полученных значащих цифр недопустимо брать в качестве индикатора точности определения допустимой токовой нагрузки.

Для всех случаев необходим только первый знак. Второй знак необходим только в восьми случаях, где используются большие одножильные кабели.

Нежелательно использовать эти коэффициенты и степенные показатели для проводниковых размеров вне соответствующего диапазона, используемого в таблицах В 52.2 — В 52.13.

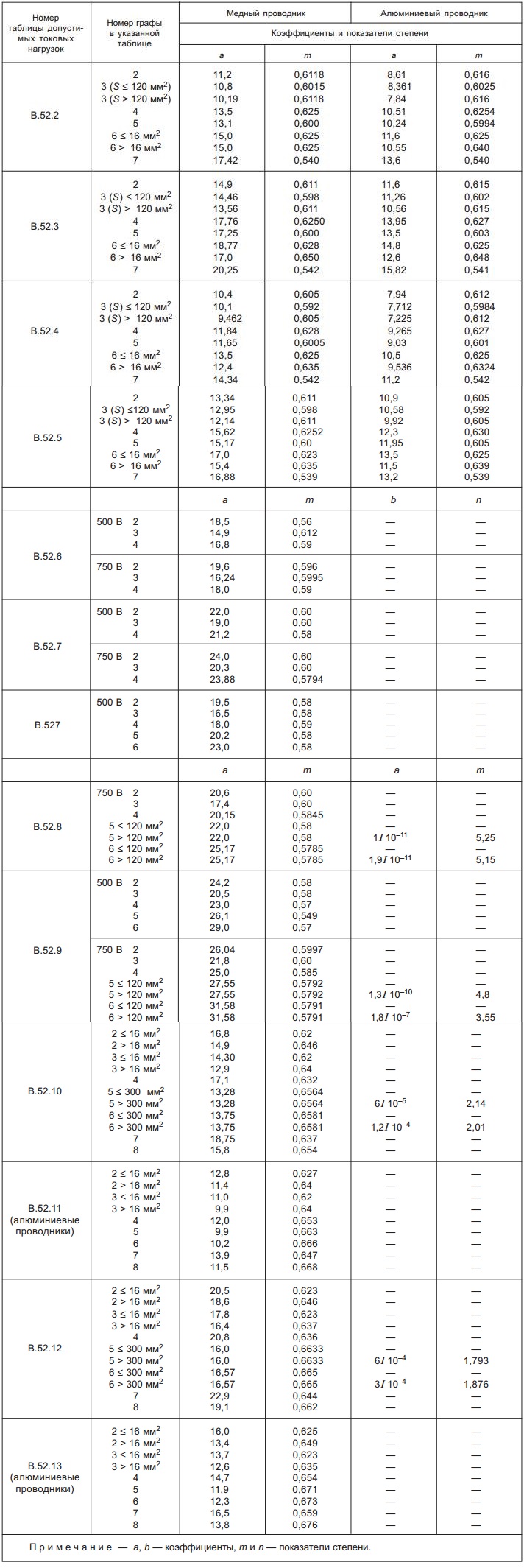

Таблица D.52.1 — Таблица коэффициентов и показателей степени
