В выключателях 3AP применяется автокомпрессионный принцип гашения дуги. Наши высоковольтные баковые выключатели на номинальные напряжения от 72,5 до 245 кВ выполняются с тремя полюсами и одноразрывным дугогасительным устройством в каждом из них, приводимыми в действие пружинным механизмом.

Автокомпрессионный принцип обеспечивает оптимальное дугогашение за счет использования энергии самой электрической дуги, минимизируя тем самым затраты энергии привода. Благодаря этому мы применяем неизменно наш пружинный привод, хорошо зарекомендовавший себя за многие годы успешной эксплуатации.

Привод с использованием энергии сжатой пружины

Компактная конструкция этого привода позволяет поместить его внутри шкафа управления. Наш привод, как и дугогасительное устройство, являются основными компоновочными узлами, которые уже давно применяются в серии колонковых выключателей 3AP. Используя эти проверенные на практике конструктивные решения, мы можем оправдать самые большие надежды в отношении эксплуатационной готовности, надежности и экономичности. Тем самым сохраняется преемственность как гарантия наиболее полного удовлетворения Ваших потребностей.

Основные узлы выключателя ЗАР1 DT:

дугогасительное устройство

пружинный привод (один на три полюса или по одному на каждый полюс)

три полюса на несущей раме

трансформаторы тока

высоковольтные вводы

Высоковольтные вводы могут выполняться с фарфоровой или полимерной изоляцией. Трансформаторы тока и вводы монтируются на металлическом корпусе.

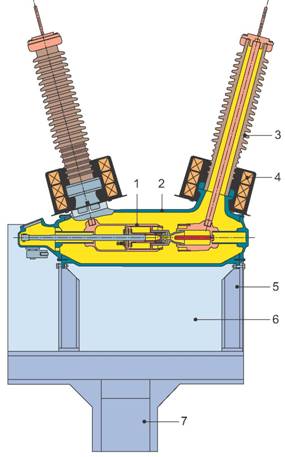

1 Дугогасительное устройство

2 Металлический корпус

3 Ввод

4 Трансформатор тока

5 Несущая рама

6 Шкаф управления с приводом

7 Опорная стойка

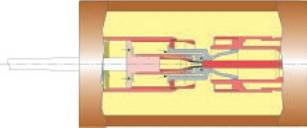

Принцип гашения дуги

Токовая цепь

Составными частями токовой цепи являются контактодержатель (1), цоколь (6) и подвижный контактный цилиндр (5). Во включенном положении ток проходит через главный контакт (2). Паралелльно имеется дугогасительный контакт (3).

Отключение рабочего тока

В процессе отключения сначала размыкается главный контакт (2), вследствие чего ток направляется в цепь, проходящую через все еще замкнутый дугогасительный контакт.

Когда в ходе последующего выполнения этой коммутационной операции дугогасительный контакт (3) тоже размыкается, между его частями возникаетдуга. Тем временем контактный цилиндр (5) перемещается вглубь цоколя (6), сжимая имеющийся там дугогасящий газ. Сжатый газ устремляется через контактный цилиндр (5) в сторону, противоположную направлению перемещения подвижных контакт- деталей, достигает дугогасительного контакта и гасит электрическую дугу.

Отключение тока короткого замыкания

При отключении большого тока короткого замыкания элегаз, находящийся в области дугогасительного контакта, сильно нагревается электрической дугой. Это приводит к увеличению давления в контактном цилиндре. В этом случае повышение давления до уровня, необходимого для гашения дуги, происходит без потребления энергии от привода.

В ходе дальнейшего процесса отключения неподвижная часть дугогасительного контакта освобождает сопло (4). При этом газ устремляется из контактного цилиндра в сопло и гасит электрическую дугу.

Коммутационное положение "Включено"

Отключение: главный контакт разомкнут

Отключение: дугогасительный контакт разомкнут

Коммутационное положение "Отключено"

1 Контактодержатель

2 Главный контакт

3 Дугогасительный контакт

4 Сопло

5 Контактный цилиндр

6 Цоколь

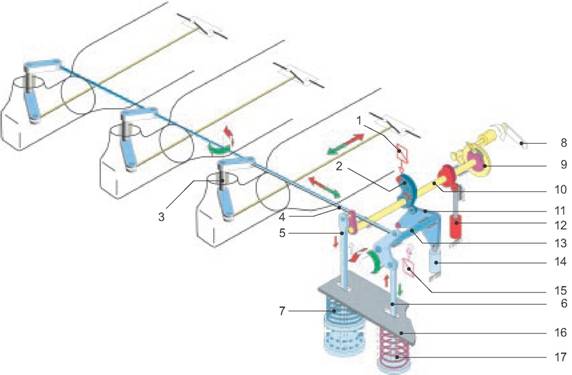

Пружинный привод

Отличительные признаки конструкции

Применение самой современной технологии производства позволило разместить весь механизм привода в компактном корпусе. Благодаря тому, что включающая и отключающая пружины смонтированы в самом приводе, получена простая и прочная конструкция.

В результате сокращено количество движущихся частей. Применение роликовых подшипников и не требующего ухода механизма завода пружины создают необходимые предпосылки для надежной работы на протяжении десятилетий. При этом по-прежнему используются проверенные успешной практикой конструктивные решения, такие как изолированные от вибрации защелки и расцепление механизма завода пружины без нагрузки.

Преимущества:

высокая надежность благодаря низкому потреблению энергии

простой принцип действия возможность постоянного контроля коммутационного состояния

минимальный объем технического обслуживания, экономичность и длительный срок службы

малое воздействие на окружающую среду

1	Электромагнит ВКЛ
2	Дисковый кулачок
3	Поворотный
	механизм
4	Приводная тяга
5	Шатун включающей
	пружины
6	Шатун отключающей
	пружины
7	Включающая пружина
8	Заводная рукоятка
9	Механизм завода
	пружины
10	Натяжной вал
11	Рычаг с роликами
12	Амортизатор ВКЛ
13	Коммутационный вал
14	Амортизатор ОТКЛ
15	Электромагнит ОТКЛ
16	Корпус привода
17	Отключающая
	пружина

Система управления

В составе системы управления предусмотрено все оборудование вторичной коммутации, необходимое для обеспечения эксплуатации выключателя. Это оборудование размещается преимущественно в шкафу управления. Там же находятся и клеммные зажимы вводов трансформаторов тока. Для значительной части параметров питания цепей управления, электромагнитов, электродвигателя и обогревателя возможны различные варианты. С учетом конкретных условий применения Вы можете также выбрать один из двух стандартных вариантов системы управления.

Базовый вариант V1

В базовом варианте имеются все элементы управления и контроля, необходимые для эксплуатации выключателя. Кроме того, в этом варианте предусмотрены:

19 дополнительных контактов (9 замыкающих, 9 размыкающих, 1 импульсный)

счетчик коммутационных операций

переключатель местного/дистанционного режима управления

Компактный вариант V3

Помимо возможностей базового варианта, в этом варианте предусмотрены:

контроль состояния пружины посредством контроля времени работы электродвигателя

контроль цепи обогрева с помощью токоизмерительного реле

более благоприятные условия для проведения работ по техническому уходу и обслуживанию (светильник и розетка с общим автоматическим выключателем) ограничение перенапряжений

защита двигателя автоматическим выключателем

защита обогревателя автоматическим выключателем

Электрические схемы снабжаются двуязычными надписями (на одном из наиболее распространенных международных языков и на немецком).

Специальное исполнение

Кроме обоих описанных вариантов в Вашем распоряжении имеется возможность заказа схемы специального исполнения с включением в нее дополнительных функций и элементов в зависимости от конкретных технических условий использования силового выключателя.

Все компоненты системы управления прошли типовые испытания на пригодность для применения в наших выключателях. Система управления собрана в атмосферостойком шкафу управления, обеспечивающем степень защиты IP55. Конструктивные узлы системы отвечают предъявляемым требованиям в отношении стойкости к коммутационным механическим вибрациям, а также в отношении электромагнитной совместимости (ЭМС).

В комплект технической документации на выключатель входит альбом чертежей системы управления, содержащий план расположения элементов

принципиальную электрическую схему

расширенную спецификацию с техническими данными и графическими изображениями элементов

схему соединений

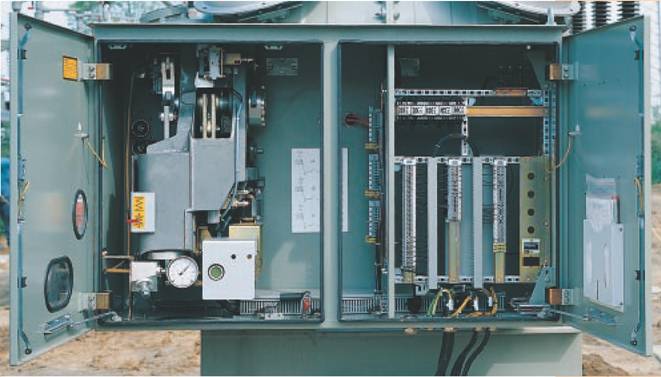

Шкаф управления с пружинным приводом

Трансформаторы тока

Баковые выключатели могут оснащаться проходными трансформаторами тока для защиты и измерений, выполненными в соответствии с требованиями международных стандартов, таких как IEC, ANSI и др. Трансформаторы тока монтируются по обе стороны каждого полюса выключателя у оснований вводов в атмосферостойких корпусах. Соединительные провода трансформаторов выведены на клеммные колодки в шкафу управления. В стандартном исполнении конструкция корпуса трансформатора тока позволяет свободно разместить на каждом вводе три трансформатора тока.

Комплект трансформаторов тока

1 Сердечники с вторичными обмотками

2 Корпус

3 Соединительные провода

По отдельному запросу может быть подобрана другая конфигурация с учетом конкретных условий применения.

В нижеследующей таблице приведены технические данные стандартных трансформаторов тока:

Номинальный ток первичной /	600/1, 1200/1
вторичной обмотки	или 2000/1
Номинальная частота	50 Гц, 60 Гц
Номинальная вторичная нагрузка	15 ВА (для измерений)
30 ВА (для защиты)
Классы точности	0,2; 0,5 и 5Р
Коэффициент безопасности	FS 5
Предельная кратность тока	20
Некоторые типичные наборы параметров:
Для измерений: 15 ВА 1200/1 Кп.	0,5 FS5
15 ВА 1200/1 Кл.	0,2 FS5
Для защиты: 30 ВА 1200/1 Кл.	5Р20

"
