Схемы замещения источников энергии

Схемы замещения источников энергии

Простейшая электрическая цепь и ее схема замещения, как указывалось, состоят из одного источника энергии с ЭДС Е и внутренним сопротивлением rвт и одного приемника с сопротивлением r (см. рис. 1.3). Ток во внешней по отношению к источнику энергии части цепи, т. е. в приемнике с сопротивлением r, принимается направленным от точки а с большим потенциалом к точке b с меньшим потенциалом .

Направление тока будем обозначать на схеме стрелкой с просветом или указывать двумя индексами у буквы I, такими же, как и у соответствующих точек схемы. Так, для схемы рис. 1.3 ток в приемнике I = Iаb, где индексы а и b обозначают направление тока от точки а к точке b.

Покажем, что источник энергии с известными ЭДС E и внутренним сопротивлением rвт, может быть представлен двумя основными схемами замещения (эквивалентными схемами).

Как уже указывалось, с одной стороны, напряжение на выводах источника энергии меньше ЭДС на падение напряжения внутри источника:

с другой стороны, напряжение на сопротивлении r

Ввиду равенства из (1.5а) и (1.56) получается или

В частности, при холостом ходе (разомкнутых выводах а и b) получается E=Uх, т. е. ЭДС равна напряжению холостого хода. При коротком замыкании (выводов а и b) ток

Дополнительно по теме

Из (1.7 6) следует, что rвт источника энергии, так же как и сопротивление приемника, ограничивает ток.

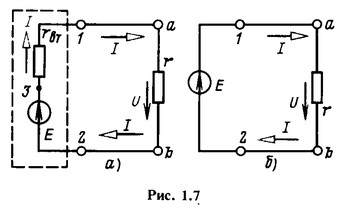

На схеме замещения можно показать элемент схемы с rвт, соединенным последовательно с элементом, обозначающим ЭДС E (рис. 1.7, а). Напряжение U зависит от тока приемника и равно разности между ЭДС E источника энергии и падением напряжения rвтI (1.6а). Схема источника энергии, показанная на рис. 1.7, а, называется первой схемой замещения или схемой с источником ЭДС.

Если rвт<<r и напряжение Uвт<<U, т. е. источник электрической энергии находится в режиме, близком к холостому ходу, то можно практически пренебречь внутренним падением напряжения и принять Uвт = rвт = 0. В этом случае для источника энергии получается более простая эквивалентная схема только с источником ЭДС, у которого в отличие от реального источника исключается режим короткого замыкания (U =0). Такой источник энергии без внутреннего сопротивления (rвт = 0), обозначенный кружком со стрелкой внутри и буквой E (рис. 1.7,6), называют идеальным источником ЭДС или источником напряжения (источником с заданным напряжением). Напряжение на выводах такого источника не зависит от сопротивления приемника и всегда равно ЭДС E. Его внешняя характеристика - прямая, параллельная оси абсцисс (штриховая прямая ab на рис. 1.4).

Источник энергии может быть представлен и второй схемой замещения (рис. 1.8, а). Чтобы обосновать эту возможность, разделим правую и левую части уравнения (1.7а) на rвт. В результате получим

где gвт=1/rвт - внутренняя проводимость источника энергии, или

J = I + Iвт, (1.8)

где J = E/rвт - ток при коротком замыкании источника энергии (т. е. ток при сопротивлении r=0); Iвт=U/rвт=gвтU-некоторый ток, равный отношению напряжения на выводах источника энергии к его внутреннему сопротивлению; I = U/r = gU - ток приемника; g = 1/r - проводимость приемника.

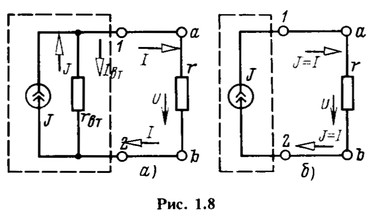

Полученному уравнению (1.8) удовлетворяет схема замещения с источником тока, состоящая из источника с заданным током J = E/rвт (рис. 1.8, а) и соединенного с ним параллельно элемента rвт (общие выводы 1 и 2).

Если gвт<<g или rвт>>r и при одном и том же напряжении U = U12 = Uab ток Iвт<<I, т. е. источник энергии находится в режиме, близком к короткому замыканию, то можно принять ток Iвт = gвтU = 0. В этом случае для источника энергии получается более простая схема замещения только с источником тока (рис. 1.8,б). Такой источник с внутренней проводимостью gвт = 0 , обозначенный кружком с двойной стрелкой с разрывом внутри и буквой J, называют идеальным источником тока (источником с заданным током). Ток идеального источника тока J не зависит от сопротивления приемника r. Его внешняя характеристика - прямая, параллельная оси ординат (штриховая прямая cd на рис. 1.4). Для идеального источника тока исключается режим холостого хода (I = 0).

В дальнейшем, если нет специальных указаний, терминами "источник ЭДС (напряжения)" и "источник тока" обозначаются часто идеальные источники.

Источники ЭДС и источники тока называются активными элементами электрических схем, а резистивные элементы - пассивными.

При составлении электрической схемы замещения для той или иной реальной цепи стремятся по возможности учесть известные электрические свойства как каждого участка, так и в целом всей цепи.

В зависимости от электрических свойств цепи и условий поставленной задачи важно правильно выбирать исктрические схемы замещения и пользоваться ими для исследования режимов в реальных электрических цепях.

Смотри ещё по теме Электрические цепи постоянного тока

Основные законы и методы расчета электрических цепей постоянного тока

Основные свойства электрических цепей постоянного тока
