Регулирование напряжения в сетях

Местное регулирование напряжения

ОСНОВНЫЕ ПОЛОЖЕНИЯ регулирования напряжения

Задачей регулирования напряжения в электрических сетях является обеспечение нормальных технических условий и экономичности совместной работы электрических сетей, электроприемников и связанных с ними производственных механизмов.

Вопросы баланса и распределения реактивной мощности, выбора и размещения ее источников, повышения коэффициента мощности и экономичности работы электрических сетей должны рассматриваться совместно с вопросами регулирования напряжения.

Основным способом регулирования напряжения в распределительных сетях 6-20 кв является регулирование в центрах питания (ЦП). Под ЦП подразумеваются шины 6-20 кв распределительных устройств понизительных подстанций или электрических станций.

В нормальных условиях в ЦП следует осуществлять встречное регулирование, при котором обеспечивается компенсация потери напряжения в сети.

Для распределительных электрических сетей с электроприемниками, которые характеризуются практически однотипными графиками изменений нагрузок во времени, можно ограничиться регулированием напряжения в ЦП. Если такое регулирование не обеспечивает необходимого качества напряжения для отдельных групп потребителей, следует применять средства местного регулирования напряжения.

Для осуществления местного регулирования напряжения могут применяться:

1)автоматически управляемые конденсаторные батареи;

2)линейные регулировочные автотрансформаторы;

3)индивидуальные регулирующие устройства у трансформаторов технологических агрегатов (электрические печи, выпрямительные устройства и т. п.).

Регулирование напряжения в ЦП

На шинах ЦП должно осуществляться встречное регулирование напряжения, при котором напряжение поддерживается тем выше, чем больше нагрузка трансформатора.

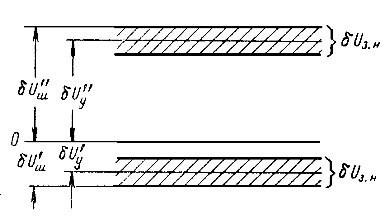

На рис. 11-1 указан диапазон изменений напряжения на шинах ЦП при изменениях нагрузки трансформатора от максимальной до минимальной

Рис. 11-1. Диаграмма напряжений на шинах ЦП при встречном регулировав нии

Здесь:

- отклонение напряжения на шинах ЦП при наибольшей нагрузке трансформатора (верхняя граница зоны нечувствительности), %;

- отклонение напряжения на шинах ЦП при наименьшей нагрузке трансформатора (нижняя граница зоны нечувствительности), %;

- отклонение напряжения, соответствующее средней величине напряжения при наибольшей нагрузке трансформатора, %;

- то же при наименьшей нагрузке трансформатора, %;

- зона нечувствительности регулирующего устройства, % (величины, относящиеся к режиму максимальных нагрузок, отмечаются двумя штрихами, к режиму минимальных нагрузок - одним штрихом).

Зоной нечувствительности называется диапазон изменений напряжения, при котором не происходит срабатывания аппаратуры регулирования.

Величина зоны нечувствительности принимается на 0,5-0,7% больше ступени регулирования.

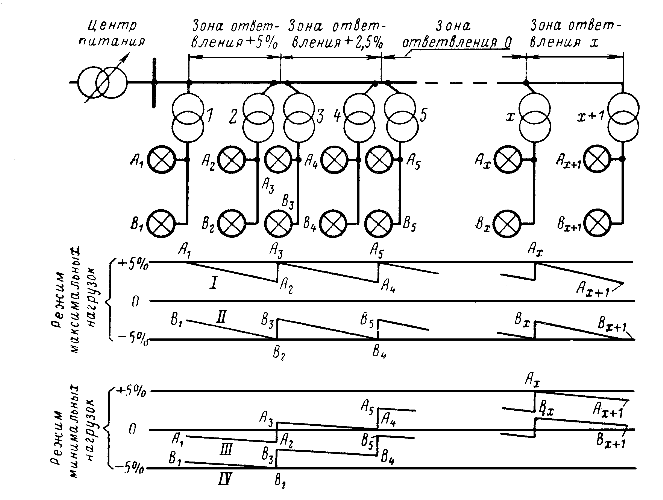

На рис. 11-2 представлена схема ЦП и линии распределительной сети 6-20 кв, к которой присоединены трансформаторы с коэффициентом трансформации 6-20/0,23-0,69 кв. Предполагается, что электроприемники присоединяются только к сетям напряжением до 1000в.

Параметры сети и диапазон регулирования на шинах ЦП должны быть выбраны таким образом, чтобы для всех электроприемников обеспечивалось выполнение условия

где - отклонение напряжения на зажимах электроприемника, %;

- наибольшие соотвественно положительное и отрицательное отклонения напряжения на зажимах электроприемников, %.

В наиболее тяжелых условиях могут оказаться в зависимости от режима работы сети или ближайшие к трансформатору электроприемники А1, А2,... или наиболее удаленные В1, В2,... .

Если условие (11-1) будет удовлетворено для этих приемников для всех режимов работы сети, то оно также будет удовлетворяться для остальных присоединенных к сети приемников.

Рис. 11-2. Диаграмма отклонений напряжения на зажимах ближайших и наиболее удаленных электроприемников при встречном регулировании на шинах ЦП.

На рис. 11-2 представлены диаграммы отклонений напряжения на зажимах ближайших и наиболее удаленных приемников для режимов максимальных и минимальных нагрузок. Эти диаграммы построены в предположении, что присоединенная к сети нагрузка однородна и графики изменений активных и реактивных нагрузок во времени одинаковы для всех групп электроприемников. При этом условии отношение потерь напряжения при режимах минимальных и максимальных нагрузок будет во всех элементах сети одинаковым и равным отношению минимального I' и максимального I" токов трансформатора в ЦП:

Распределительные трансформаторы имеют пять ответвлений: основное и четыре дополнительных ±2x2,5%, переключение которых возможно только при отключенном от сети трансформаторе ("переключение без возбуждения" - ПБВ). Каждому ответвлению соответствует определенная величина добавки напряжения трансформатора, которая определяется по формуле

где - относительная величина номинального напряжения вторичной обмотки трансформатора;

- относительная величина номинального напряжения первичной обмотки с учетом использованного ответвления.

Величины добавок напряжения для распределительных трансформаторов приведены в табл. 11-2.

Таблица 11-2 Величины добавок напряжения трансформаторов

Ответвление первичной обмотки трансформатора, %

Величина добавки напряжения трансформатора, %

Номинальное напряжение вторичной обмотки трансформатора, в

Округленное значение добавки, %

230

400

630

+5

+2,5

0

-2,5

-5

-0,43

2,0

4,55

7,23

10,05

0,25

2,70

5,26

7,96

10,80

- 0,43

2,00

4,55

7,23

10,05

0

2,5

5

7,5

10

Линия распределительной сети 6-20 кв может быть разбита по длине на зоны, каждая из которых соответствует определенному ответвлению обмотки трансформатора. Ближайшая к ЦП зона соответствует ответвлению +5%, для которого добавка напряжения наименьшая; за нею располагаются зоны следующих ответвлений. Изменения напряжения в сетях до 1000 в на границе двух соседних зон (отрезки А2, А3, A4 и т. д. на диаграммах напряжений на рис. 11-2) равны разности добавок напряжений ответвлений этих зон.

Для однородных нагрузок могут быть определены диапазон встречного регулирования напряжения на шинах ЦП от до , допустимые потери напряжения в сетях до 1000 в и в сети 6-20 кв , а также число используемых ответвлений распределительных трансформаторов.

При выводе последующих формул принимается, что потери напряжения во всех распределительных трансформаторах и от каждого трансформатора до ближайшего электроприемника равны.

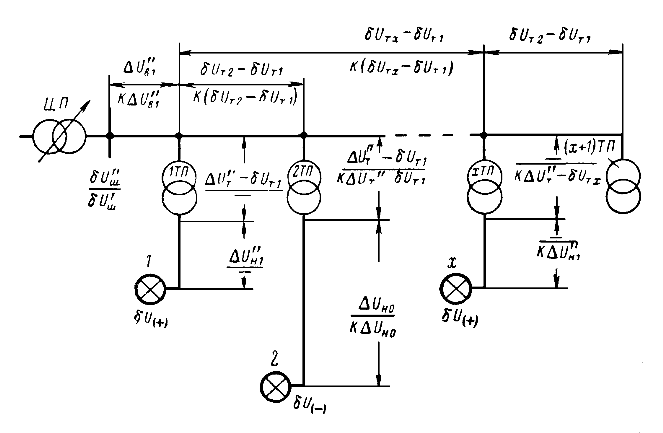

На рис. 11-3 указаны выражения, определяющие потери напряжения в элементах сети от шин ЦП до зажимов электроприемников, находящихся в наиболее неблагоприятных условиях работы. Величины потерь напряжения в трансформаторах уменьшены на величины добавок напряжения, соответствующих принятым ответвлениям обмоток. В числителях дробей указаны выражения, относящиеся к режиму максимальных нагрузок, в знаменателе - к режиму минимальных нагрузок.

Рис. 11-3. Потери напряжения в сети в режимах максимальных и минимальных нагрузок

1. Наибольшее отклонение напряжения на шинах ЦП при режиме максимальных нагрузок ограничивается условием, что отклонение напряжения на зажимах ближайшего к ЦП электроприемника не превосходит допустимого (рис. 11-3):

где - потеря напряжения в сети 6-20 кв от ЦП до ближайшей ТП, %;

- потеря напряжения в трансформаторе, %;

- потеря напряжения от вторичной стороны распределительного трансформатора до ближайшего электроприемника, %;

-добавка напряжения для ответвления +5%.

2.Из диаграммы напряжений на рис. 11-2 видно, что наиболее низкое напряжение в режиме максимальных нагрузок будет на зажимах приемника В2, получающего питание от трансформатора 2, присоединенного к сети 6-20 кв в конце зоны ответвления +5%. Напряжение на этом приемнике будет оставаться в пределах допустимого при выполнении условия (см. рис. 11-1 и 11-3)

где - добавка напряжения при ответвлении обмотки трансформатора +2,5, %.

Отсюда определяется величина допустимой потери напряжения в сети до 1000 в:

3.Наименьшее отклонение напряжения на шинах ЦП в режиме минимальных нагрузок ограничивается условием, что отклонение напряжения на зажимах электроприемника В2 не выходит из допустимых пределов (см. рис. 11-2 и 11-3):

В последней формуле в скобках указана суммарная потеря напряжения от ЦП до электроприемника В2 при режиме максимальных нагрузок, а коэффициент К, определяемый по формуле (11-2), учитывает уменьшение указанной потери напряжения при режиме минимальных нагрузок.

4.Номер ответвления х последней зоны определяется из условия, что отклонение напряжения на зажимах электроприемника Ах

в режиме минимальных нагрузок не превышает допустимого (рис. 11-2 и 11-3):

где - добавка напряжения для ответвления х обмотки трансформатора, %.

Отсюда

По табл. 11-2 подбирается номер ответвления, для которого добавка не превышает величины, полученной по формуле (11-8).

Подставив уточненное значение добавки в формулу (11-7), получим верхний предел допустимых отклонений напряжения на шинах ЦП в режиме минимальных нагрузок . Нижний предел этого отклонения был определен выше по формуле (11 -6).

Таким образом, в режиме минимальных нагрузок отклонения напряжения на шинах ЦП должны удовлетворять условию

5.Величина допустимой потери напряжения в сети 6-20 кв определяется концом зоны ответвления х обмотки трансформатора

(рис. 11-3):

6.Средние величины напряжений в режимах максимальных и минимальных нагрузок могут быть определены соответственно по формулам (см. рис. 11-1):

Пример 11-1.

Определить диапазон регулирования напряжения в ЦП и величины допустимых потерь напряжения в городских распределительных сетях 380/220 в и 6-20 кв при следующих условиях:

1.Нагрузка сети однородна и графики ее изменений во времени для всех присоединенных к сети 6-20 кв трансформаторов практически одинаковы.

2.Отношение минимального суммарного тока трансформатора в ЦП к максимальному К=0,2.

3.Зона нечувствительности устройства РПН(регулирование напряжения под нагрузкой) в ЦП

4.Допустимые отклонения на зажимах приемников

5.Потери напряжения в трансформаторе для режима максимальных нагрузок

6.Потеря напряжения от шин ЦП до ближайшей ТП

7.Потеря напряжения от шин распределительного щита в ТП до ближайшего электроприемника

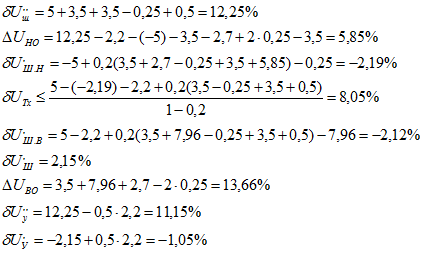

Решение.

Последовательно определяются по формулам (11-4), (11-5), (11-6) и (11-8):

По табл. 11-2 выбираем ответвление обмотки трансформатора -2,5%, для которого добавка напряжения удовлетворяет условию

7,96<8,05%.

Верхний предел допустимых отклонений напряжения на шинах ЦП определяем по формуле (11-7):

Принимаем в соответствие с формулой (11-9)

По формулам (11-10), (11-11) и (11-12) определяем

Пример 11-2.

Найти решение для данных примера 11-1, но при условии, что распределительная сеть города получает питание через шины РП и ближайшая к ЦП трансформаторная подстанция присоединена в точке сети, потеря напряжения до которой от шин ЦП составляет:

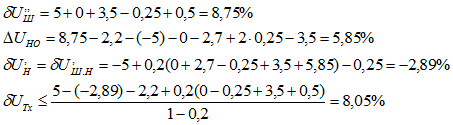

Решение:
