Таблица 1 Ведомость расхода стали на плиту, кг

Марка плиты

Арматура класса

Общий расход

B-I

A-I

ГОСТ6727-80

ГОСТ6727-82

ф5

ф8

П-3и

1,93

0,23

2,2

П-4

0,82

1,1

Таблица 2

Марка плиты

Масса, кг

П-Зи

П-4

110

50

Дополнительно по теме

Опорно-анкерные плиты П-Зи, П-4

Анкер АВ-1

Стяжки Г1, Г11

Ригель Г7

Кронштейны У1, У4, У52

Кронштейны КС2, ОТ22

Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21

Хомуты Х1, Х15, Х16, Х31 и Х51

Заземляющие проводники ЗП1 и ЗП6

Траверсы ТМ51, ТМ52 и TM53

Траверсы ТМ54, ТМ55 и ТМ56

Траверсы ТМ57, ТМ58 и ТМ59

Траверсы ТМ60, ТМ61 и ТМ62

Траверсы ТМ63, ТМ64 и ТМ65

Траверсы ТМ66, ТМ67 и ТМ68

Траверсы ТМ69, ТМ70 и ТМ71

Траверсы ТМ72, ТМ73 и ТМ74

Поз.

Наименование

Кол-во на марку

Примечание

П-3и

П-4

1

2

3

4

5

6

7

Арматура ГОСТ6727-80

B-I-5 , I =520

B-I-5 , L=450

B-I-5, L=340

B-I-5, L=260

B-I-5, L=130

Петля A-1-S ГОСТ5781-82, L=577

Бетон класса прочности В25

14

4

4

4

10

1

0,05

-

-

10

6

4

1

0,02

0,08 кг

0,07 кг

0,05 кг

0,04 кг

0,02 кг

0,23 кг

м куб.

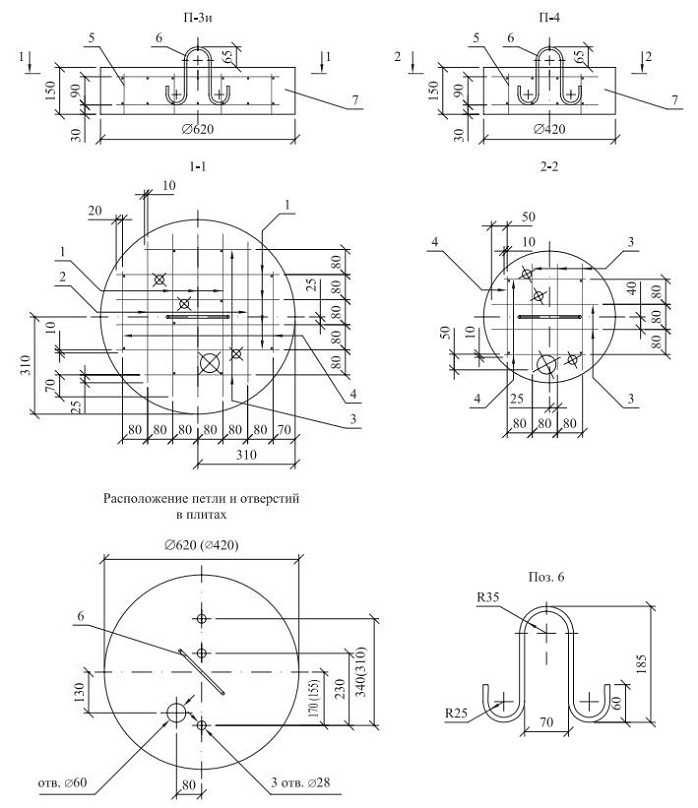

1. Размеры в скобках приведены для плиты П-4.

2. Допускается изготовление плит в форме правильного восьмиугольника с диаметром описанной окружности для плиты П-3и - 620 мм, для плиты П-4 - 420 мм.

3. Вместо поз. 1, 2, 3 и 4 допускается применять рулонные легкие сетки типа 4 по ГОСТ23278-85 с шагом 100 мм.

Опорно-анкерные плиты П-3и, П-4
