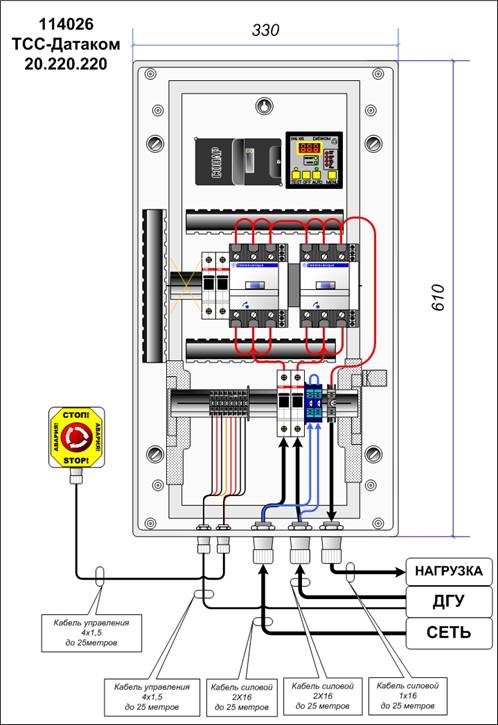

ТСС ШУЭ Д 2 -1/3 20.220.220. ТСС- ДАТАКОМ 20000 220/220

ТСС ШУЭ Д 2 -1/3 20.220.220

ТСС- ДАТАКОМ 20000 220/220

схема ДАТАКОМ 20000

Напряжение главной сети и генератора: 1ф 175 -:- 250 VAC 3ф 370-:- 410VAC

Ток максимальный контакторов сети и генератора

  • не более 100 Ампер для 1-фазного исполнения
  • не более 45 Ампер для 3-фазного исполнения
  • по специальному заказу возможны варианты

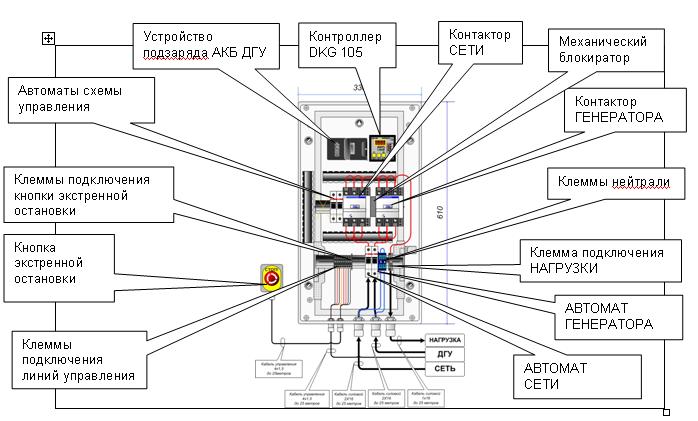

Данные контроллера Datakom 105

  • Частота главной сети: 50/60Hz.
  • Тип электросети: TN or TT.
  • Напряжение генератора: 250V/ 415V AC max.
  • Частота генератора: 40 -100Hz.
  • Категория измерений: CAT II
  • Диапазон питания по постоянному напряжению: 9V to 33 VDC.
  • 4.0 - 33 VDC при запуске
  • Потребление тока: 60 mADC typical (AUTO режим, наличие главной сети)
  • 200 mADC max. (реле на выходе разомкнуто)
  • Номинальный постоянный ток на выходе: 10A DC.
  • Номинальный переменный ток на выходе: 10A AC.
  • Номинальный ток для каждого выходного терминала: 10 ARMS.
  • Размеры: 72 x 72 x 76mm (WxHxD)
  • Минимальные рамеры посадочного места для монтажа: 68 x 68 mm minimum.
  • Вес: 240 g (приблизительно.)
  • Фазовые напряжения 2% + 1 volt
  • Частота генератора: +/- 0.5 Hz
  • Материал корпуса: Огне-высокотемпературная ABS (UL94-V0, 110 град С)

Режимы работы

Режимы работы выбираются нажатием кнопок на передней панели.

OFF (ВЫКЛЮЧЕНО): В этом режиме контактор главной сети будет замкнут , если напряжение ее фаз находится в установленных пределах. Двигатель генератора в этом случае будет остановлен.

AUTO(АВТОМАТИЧЕСКИЙ): Используется для автоматического переключения сеть/генератор. Если, по крайней мере, напряжение одной из фаз главной сети вне нормы, то контактор сети отключается.

Дизель будет запускаться в течение запрограммированного времени после периода ожидания. Когда двигатель заработает, реле запуска будет немедленно отключено. После того, как напряжение фаз генератора войдет в норму, через время, установленное программно для контактора генератора, он будет активирован.

Когда напряжение всех фаз главной сети войдет в норму, двигатель будет продолжать работать в течение установленного периода ожидания главной сети. В конце этого периода контактор генератора отключается и включается контактор главной сети. Если задан период охлаждения, то генератор будет работать в течение этого времени. В конце этого периода сработает топливный соленоид и дизель остановиться. Устройство готово к следующему автоматическому запуску

TEST(ТЕСТОВЫЙ) Используется для тестирования генератора при наличии главной сети или для поддержания генератора в режиме аварийного резерва. Действие генератора в этом режиме будет аналогично режиму АВТО, но главный контактор не будет отключаться если напряжение в главной сети не исчезает. Если главная сеть «исчезает», то ее контактор отключается и включается контактор генератора. Когда главная сеть появляется вновь, нагрузка опять переключается на нее, но двигатель остается в работе, для остановки нужно нажать кнопку выкл.

Тест дисплея: Используется для проверки работоспособности дисплея. Этот режим выбирается при нажатии кнопок ВЫКЛ и ТЕСТ вместе и снимается , если нет нажатия кнопок.

PROGRAM (ПРОГРАММИРОВАНИЕ): Используется для программирования таймеров и задания параметров.

Таблица программируемых параметров контроллера ТСС ШУЭ Д 2 -1/3 20.220.220. ТСС- ДАТАКОМ 20000 220/220
Код параметра Вид параметра Единица измерения 09:00 Значение параметров
Заводская установка Настраиваемые пределы
MIN величина MAX величина
P01 Нижний предел напряжения основной сети Volt 170 30 250
P02 Верхний предел напряжения основной сети Volt 270 100 400
P03 Нижний предел напряжения генератора Volt 170 30 250
P04 Верхний предел напряжения генератора Volt 270 100 400
P05 Нижний предел частоты Hz. 45 10 60
P06 Верхний предел частоты Hz. 57 50 100
P07 Таймер задержки отклонения частоты Sec. 3 0 15
P08 Число попыток запуска - 3 1 6
P09 Задержка перед запуском Sec. 3 0 240
P10 Задержка между попытками запуска Sec. 10 2 30
P11 Таймер запуска Sec. 10 2 15
P12 Таймер останова Sec. 0 0 60
P13 Таймер ожидания сети Min. 0.5 0 15
P14 Задержка на охлаждение генератора Min. 1.0 0 15
P15 Таймер контактора сети Sec. 1 0 15
