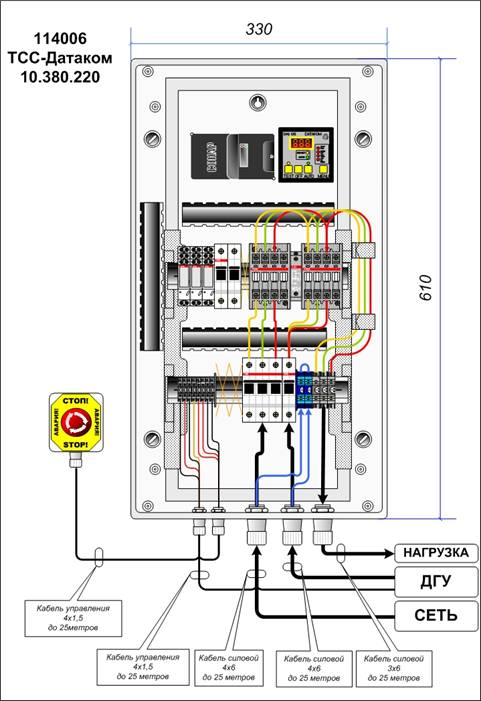

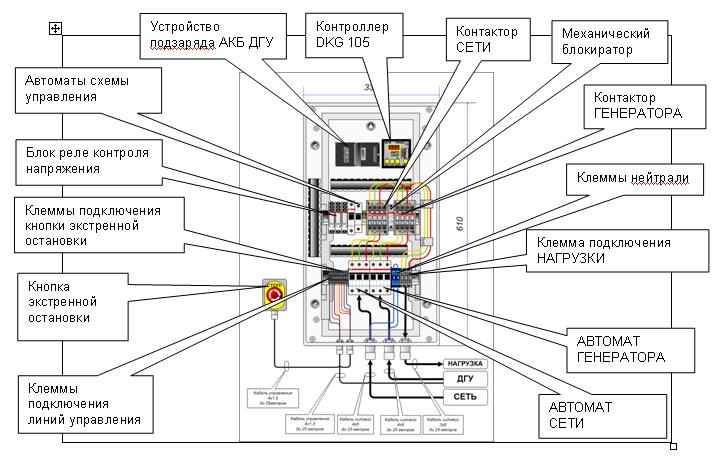

ТСС ШУЭ Д 2 -1/3 10- 380.220. ТСС- ДАТАКОМ 10000 380/220

Напряжение главной сети и генератора: 1ф 175 -:- 250 VAC 3ф 370-:- 410VAC

Ток максимальный контакторов сети и генератора

• не более 100 Ампер для 1-фазного исполнения
• не более 45 Ампер для 3-фазного исполнения
• по специальному заказу возможны варианты

Данные контроллера Datakom 105

• Частота главной сети: 50/60Hz.
• Тип электросети: TN or TT.
• Напряжение генератора: 250V/ 415V AC max.
• Частота генератора: 40 -100Hz.
• Категория измерений: CAT II
• Диапазон питания по постоянному напряжению: 9V to 33 VDC.
• 4.0 - 33 VDC при запуске
• Потребление тока: 60 mADC typical (AUTO режим, наличие главной сети)
• 200 mADC max. (реле на выходе разомкнуто)
• Номинальный постоянный ток на выходе: 10A DC.
• Номинальный переменный ток на выходе: 10A AC.
• Номинальный ток для каждого выходного терминала: 10 ARMS.
• Размеры: 72 x 72 x 76mm (WxHxD)
• Минимальные рамеры посадочного места для монтажа: 68 x 68 mm minimum.
• Вес: 240 g (приблизительно.)

Точность

• Фазовые напряжения 2% + 1 volt
• Частота генератора: +/- 0.5 Hz
• Материал корпуса: Огне-высокотемпературная ABS (UL94-V0, 110 град С)

Режимы работы

Режимы работы выбираются нажатием кнопок на передней панели.

OFF (ВЫКЛЮЧЕНО): В этом режиме контактор главной сети будет замкнут, если напряжение ее фаз находится в установленных пределах. Двигатель генератора в этом случае будет остановлен.

AUTO(АВТОМАТИЧЕСКИЙ): Используется для автоматического переключения сеть/генератор. Если, по крайней мере, напряжение одной из фаз главной сети вне нормы, то контактор сети отключается.

Дизель будет запускаться в течение запрограммированного времени после периода ожидания . Когда двигатель заработает, реле запуска будет немедленно отключено. После того, как напряжение фаз генератора войдет в норму, через время, установленное программно для контактора генератора, он будет активирован.

Когда напряжение всех фаз главной сети войдет в норму, двигатель будет продолжать работать в течение установленного периода ожидания главной сети. В конце этого периода контактор генератора отключается и включается контактор главной сети. Если задан период охлаждения, то генератор будет работать в течение этого времени . В конце этого периода сработает топливный соленоид и дизель остановиться. Устройство готово к следующему автоматическому запуску

TEST(ТЕСТОВЫЙ) Используется для тестирования генератора при наличии главной сети или для поддержания генератора в режиме аварийного резерва. Действие генератора в этом режиме будет аналогично режиму АВТО, но главный контактор не будет отключаться если напряжение в главной сети не исчезает. Если главная сеть «исчезает», то ее контактор отключается и включается контактор генератора. Когда главная сеть появляется вновь, нагрузка опять переключается на нее, но двигатель остается в работе, для остановки нужно нажать кнопку выкл.

Тест дисплея: Используется для проверки работоспособности дисплея. Этот режим выбирается при нажатии кнопок ВЫКЛ и ТЕСТ вместе и снимается , если нет нажатия кнопок.

PROGRAM (ПРОГРАММИРОВАНИЕ): Используется для программирования таймеров и задания параметров.

Таблица программируемых параметров контроллера ТСС ШУЭ Д 2 -1/3 10- 380.220. ТСС- ДАТАКОМ 10000 380/220

Код параметра	Вид параметра	Единица измерения 09:00	Значение параметров
			Заводская установка	Настраиваемые пределы
				MIN величина	MAX величина
P01	Нижний предел напряжения основной сети	Volt	170	30	250
P02	Верхний предел напряжения основной сети	Volt	270	100	400
P03	Нижний предел напряжения генератора	Volt	170	30	250
P04	Верхний предел напряжения генератора	Volt	270	100	400
P05	Нижний предел частоты	Hz.	45	10	60
P06	Верхний предел частоты	Hz.	57	50	100
P07	Таймер задержки отклонения частоты	Sec.	3	0	15
P08	Число попыток запуска	-	3	1	6
P09	Задержка перед запуском	Sec.	3	0	240
P10	Задержка между попытками запуска	Sec.	10	2	30
P11	Таймер запуска	Sec.	10	2	15
P12	Таймер останова	Sec.	0	0	60
P13	Таймер ожидания сети	Min.	0.5	0	15
P14	Задержка на охлаждение генератора	Min.	1.0	0	15
P15	Таймер контактора сети	Sec.	1	0	15
