Двутавровая балка: конструкция, характеристики и применение

Конструкция и особенности двутавровой балки

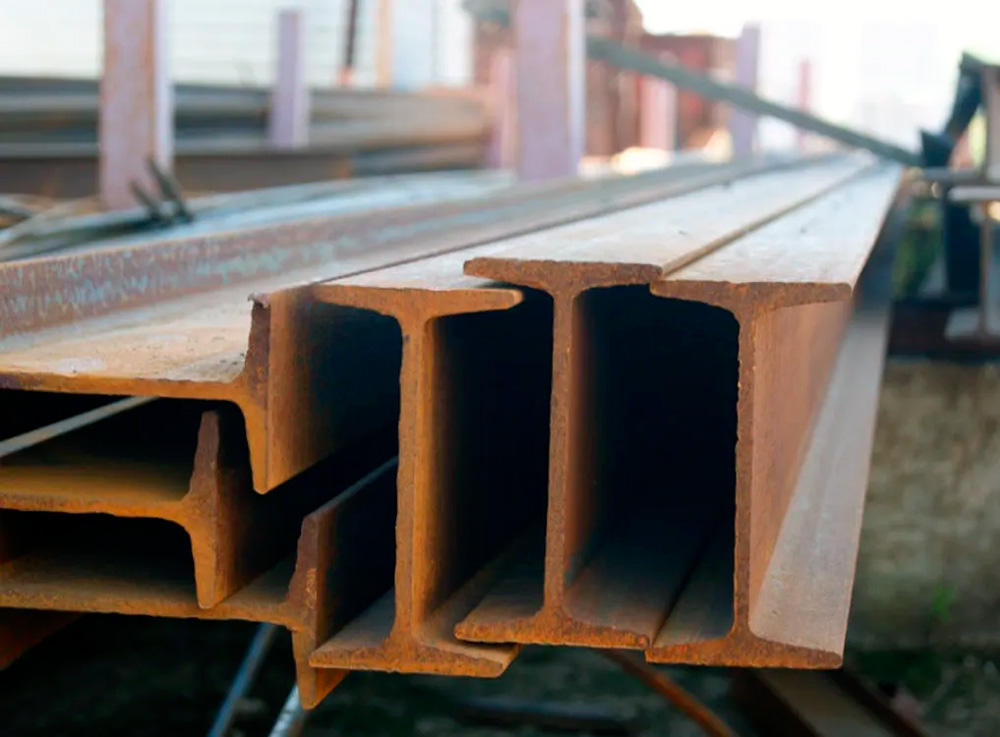

Двутавровая балка получила своё название из-за формы поперечного сечения, напоминающего букву «H» или двойную букву «Т». Конструкция состоит из двух параллельных полок, соединённых перпендикулярной стенкой. Такая форма обеспечивает оптимальное распределение материала относительно нейтральной оси изгиба, что позволяет купить балку двутавровую для создания конструкций с высокими показателями прочности и жёсткости при минимальном расходе металла. Основной принцип работы двутавра заключается в том, что полки воспринимают основную часть изгибающего момента, а стенка противостоит поперечной силе.

Производство двутавровых балок осуществляется методом горячей прокатки или сварки. Прокатные двутавры изготавливаются из единой заготовки и характеризуются монолитностью конструкции. Сварные двутавры собираются из отдельных листов стали, что позволяет создавать профили с нестандартными параметрами.

Конструктивные особенности двутавровой балки обеспечивают ряд технических преимуществ:

• Высокий момент сопротивления при относительно малой массе
• Равномерное распределение нагрузки по всей длине конструкции
• Устойчивость к деформациям в плоскости наибольшей жёсткости
• Универсальность применения в различных строительных задачах

Стандартные двутавровые балки характеризуются постоянной толщиной стенки и полок по всей длине. Однако современные технологии позволяют производить балки с переменным сечением, что даёт возможность ещё более эффективно распределять материал в соответствии с ожидаемыми нагрузками. Такие конструкции особенно востребованы при строительстве мостов, промышленных зданий и других объектов с высокими требованиями к прочности и экономичности.

Типы и классификация двутавровых балок

Классификация двутавровых балок осуществляется по нескольким параметрам, включая метод производства, геометрические характеристики и назначение. В России производство двутавровых балок регламентируется государственными стандартами, которые определяют основные типы и размеры профилей.

По способу изготовления двутавровые балки подразделяются на:

• Горячекатаные — производятся методом проката на специальных станах
• Сварные — изготавливаются путём сварки отдельных стальных листов
• Холодногнутые — формируются из стального листа методом холодной штамповки

По форме сечения различают:

• Нормальные двутавры (Б) — с параллельными гранями полок
• Широкополочные двутавры (Ш) — с увеличенной шириной полок
• Колонные двутавры (К) — с более широкими полками для повышенной устойчивости к продольному изгибу
• Двутавры с параллельными гранями полок (М) — для мостовых конструкций
• Двутавры экономичные (Э) — с оптимизированным распределением материала

Маркировка двутавровых балок включает буквенное обозначение типа и цифровое значение высоты профиля в сантиметрах. Например, I30Б означает двутавр нормального типа высотой 30 сантиметров. Дополнительно могут указываться данные о марке стали и других характеристиках.

Сферы применения

Двутавровые балки находят широкое применение в различных отраслях строительства благодаря сочетанию высокой прочности, относительной лёгкости и экономичности. Основные сферы использования двутавров включают промышленное и гражданское строительство, мостостроение, машиностроение и другие отрасли, где требуются надёжные несущие конструкции.

В промышленном строительстве двутавровые балки служат основой каркасов зданий, выполняя функции колонн, ригелей, балок перекрытий и подкрановых путей. Особую роль они играют при возведении цехов с тяжёлым оборудованием, где требуется выдерживать значительные статические и динамические нагрузки. Широкополочные и колонные двутавры часто используются в качестве вертикальных несущих элементов, а нормальные и экономичные профили — для горизонтальных конструкций.

В гражданском строительстве двутавровые балки применяются при возведении:

• Многоэтажных зданий со стальным или комбинированным каркасом
• Торговых и выставочных центров с большими пролётами
• Спортивных сооружений (стадионы, ледовые дворцы)
• Паркингов и многоуровневых гаражей

Двутавровые конструкции позволяют создавать большепролётные пространства без промежуточных опор, что особенно ценно для общественных зданий с открытой планировкой.

В мостостроении двутавровые балки типа М используются для создания пролётных строений автомобильных и железнодорожных мостов. Их геометрические характеристики специально оптимизированы для работы в условиях высоких динамических нагрузок и воздействия окружающей среды. Современные мостовые конструкции часто выполняются в виде сварных двутавров переменного сечения, что позволяет добиться максимальной эффективности использования материала.

Двутавровые профили также широко используются в машиностроении при изготовлении кранов, подъёмных механизмов, станин тяжёлых станков и другого оборудования, где требуется обеспечить высокую жёсткость при минимальной массе конструкции. В транспортном машиностроении двутавры применяются при создании рам грузовых автомобилей, вагонов и другой техники.

Часто задаваемые вопросы о стальных двутавровых балках

Что такое двутавровая балка и почему она так называется?

Двутавровая балка — это стальной профиль, поперечное сечение которого напоминает букву «H» или двойную букву «Т» (отсюда и название «двутавр»). Конструкция состоит из двух параллельных полок, соединённых вертикальной стенкой. Такая форма обеспечивает оптимальное распределение материала относительно нейтральной оси изгиба, что даёт высокую прочность при минимальном весе.

Какие основные преимущества двутавровых балок перед другими профилями?

Двутавровые балки обладают несколькими ключевыми преимуществами: высоким соотношением прочности к массе, отличной устойчивостью к изгибающим нагрузкам, универсальностью применения, стандартизацией размеров, простотой монтажа и соединения с другими конструкциями. Форма двутавра обеспечивает максимальный момент инерции при заданной площади сечения, что делает его исключительно эффективным для восприятия изгибающих нагрузок.

Чем отличаются различные типы двутавровых балок?

Двутавровые балки различаются по форме сечения и назначению. Основные типы включают: нормальные двутавры (Б) с уклоном внутренних граней полок; широкополочные (Ш) с параллельными гранями полок и увеличенной шириной; колонные (К) с ещё более широкими полками для повышенной устойчивости; мостовые (М) для мостостроения с параллельными гранями полок; экономичные (Э) с оптимизированным распределением металла.

Как правильно выбрать двутавровую балку для конкретного проекта?

Выбор двутавровой балки зависит от нескольких факторов: величины и характера нагрузки (постоянная, временная, динамическая), длины пролёта, условий опирания, требований к жёсткости конструкции, особенностей монтажа. Для правильного выбора необходимо произвести расчёт на прочность, жёсткость и устойчивость. Учитываются такие параметры как момент сопротивления сечения, момент инерции, предельно допустимый прогиб. При больших нагрузках и пролётах обычно требуются широкополочные двутавры, а при работе на сжатие — колонные.

Как маркируются двутавровые балки и что означают цифры и буквы в маркировке?

Маркировка двутавровых балок в России состоит из буквенного обозначения типа профиля (Б, Ш, К, М, Э) и цифрового значения, обозначающего высоту профиля в сантиметрах. Например, 20Б — это нормальный двутавр высотой 20 см, а 30Ш — широкополочный двутавр высотой 30 см. После основного обозначения может указываться номер профиля в серии (например, 20Б1, 20Б2), а также марка стали (например, 20Б1 С245). В европейской системе используется маркировка IPE, HEA, HEB, HEM с указанием высоты в миллиметрах.

Какие способы соединения двутавровых балок используются в строительстве?

Для соединения двутавровых балок применяются различные методы: сварное соединение (стыковое, тавровое, угловое), болтовое соединение через накладки или фланцы, соединение на высокопрочных болтах с контролируемым натяжением, заклёпочное соединение (в основном в старых конструкциях). Выбор метода зависит от нагрузок, требований к жёсткости узла, условий монтажа и эксплуатации. Наиболее распространены сварные соединения для стационарных конструкций и болтовые для разборных или монтируемых в полевых условиях.

Какова максимальная длина двутавровой балки, которую можно использовать без дополнительных опор?

Максимальная длина двутавровой балки без дополнительных опор зависит от нескольких факторов: размеров сечения балки, нагрузки, допустимого прогиба, материала. Для стандартных двутавров в обычных условиях эксплуатации пролёты могут составлять от 6 до 24 метров. Широкополочные и высокие двутавры способны перекрывать большие пролёты. При необходимости перекрытия больших пролётов используются составные балки, фермы или предварительно напряжённые конструкции. Точное значение определяется инженерным расчётом для конкретных условий.

Чем отличаются горячекатаные двутавры от сварных?

Горячекатаные двутавры изготавливаются методом проката на специальных станах из единой заготовки. Они имеют монолитную структуру, стандартизированные размеры, скругления на переходах от стенки к полкам, но ограничены типоразмерами прокатного оборудования. Сварные двутавры собираются из отдельных стальных листов с помощью сварки. Они могут иметь произвольные размеры, оптимизированную для конкретных условий геометрию, переменное сечение по длине. Сварные двутавры часто используются для нестандартных конструкций или при необходимости в профилях, превышающих возможности прокатного оборудования.

Какие основные проблемы могут возникнуть при использовании двутавровых балок?

При использовании двутавровых балок могут возникнуть следующие проблемы: потеря местной устойчивости стенки или полок при недостаточной толщине и высоких нагрузках; кручение и поперечный изгиб при несимметричном приложении нагрузки; коррозия при недостаточной защите в агрессивных средах; усталостные разрушения при циклических нагрузках; сложность узловых соединений, особенно в пространственных конструкциях. Большинство этих проблем решается правильным проектированием, выбором соответствующего сечения, установкой рёбер жёсткости и применением антикоррозионной защиты.

Как рассчитывается несущая способность двутавровой балки?

Расчёт несущей способности двутавровой балки включает проверку на прочность, устойчивость и жёсткость. Для проверки прочности определяется максимальный изгибающий момент и сравнивается с предельным моментом, который может выдержать сечение (произведение момента сопротивления на расчётное сопротивление стали). Проверка устойчивости включает анализ общей устойчивости балки и местной устойчивости стенки и полок. Проверка жёсткости сводится к определению максимального прогиба и сравнению его с допустимым значением (обычно 1/200 — 1/400 от длины пролёта). Расчёты выполняются согласно строительным нормам с учётом коэффициентов надёжности по нагрузке и материалу.
