Карьерные комбайны Wirtgen
Карьерные комбайны Wirtgen фрезеруют горные породы, измельчают и грузят полученный материал за один рабочий проход, без применения буровзрывных работ. Карьерные комбайны Виртген позволяют повысить коэффициент использования месторождения.
Карьерные комбайны Wirtgen были специально созданы для разработки массивов горных пород.
Например, карьерный комбайн Wirtgen 3700 SM с легкостью решает следующую задачу - фрезерование скальных пород. При благоприятных условиях карьерный комбайн Виртген может разрабатывать породы прочностью более 120 МПа.
| Модель | Ширина фрезерования | Глубина фрезерования | Мощность двигателя | Рабочая масса |
| Карьерный комбайн WIRTGEN 2200 SM | 2,20 м | 0-300 мм | 597 кВт / 811 л.с. | 47,730 кг |
| Карьерный комбайн WIRTGEN 2500 SM | 2,50 м | 0-600 мм | 783 кВт / 1.065 л.с. | 100,500 кг |
| Карьерный комбайн WIRTGEN 3700 SM | 3,70 м | 0-600 мм | 1.194 кВт / 1.623 л.с. | 176,000 кг |
| Карьерный комбайн WIRTGEN 4200 SM | 4,20 м | 0-800 мм | 1.194 кВт / 1.623 л.с. | 191,000 кг |
| Шахтный комбайн | ||||
| Шахтный комбайн WIRTGEN 2600 | 2,60 м | 0-200 мм | 240 кВт / 326 л.с. | 29,000 кг |

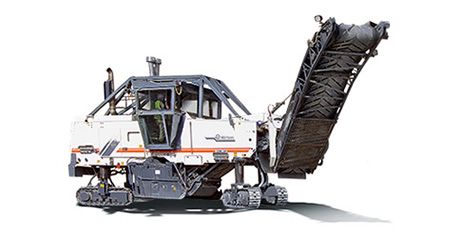

Карьерный комбайн Wirtgen имеет механический привод режущего барабана и два погрузочных конвейера. Карьерный комбайн Wirtgen оснащен рамой, жесткая, сварная сотовая конструкция которой включает емкости для дизельного топлива и воды. Карьерный комбайн Wirtgen имеет четыре гусеничные тележки, которые свободно качаются в опорах, связанных с рамой рычажной системой в виде параллелограмма, управляемой двумя гидроцилиндрами в кожухах.
Карьерный комбайн Wirtgen оснащен гусеничными траками с двойными грунтозацепами. Задней подвеской гусеничных тележек карьерного комбайна Wirtgen управляет автоматическое устройство контроля глубины фрезерования. Карьерный комбайн Wirtgen имеет привод каждой гусеничной тележки с гидромотора через редуктор планетарного типа. Сзади камеры барабана расположен скреперный отвал с гидроприводом, с помощью которого карьерный комбайн Wirtgen обеспечивает зачистку фрезеруемой поверхности. Режущий барабан карьерного комбайна Wirtgen вращается вверх к направлению движения.
Карьерный комбайн Wirtgen использует резцы установленные в резцедержателях, которые приваривают на барабан. Тип резцов зависит от свойств разрабатываемых пород. Карьерные комбайны Wirtgen управляются через два гидроцилиндра, установленных на каждой из передних гусеничных тележек. Система водяного орошения карьерного комбайна Wirtgen служит для пылеподавления в процессе фрезерования пород и для снижения степени износа режущего инструмента. Форсунки легко снимаются для очистки.
Кабина машиниста карьерного комбайна Wirtgen закрытого типа, с шумоизоляцией, установлена на вибропоглощающих элементах. Сиденье свободно поворачивается, а на подлокотниках могут быть установлены основные средства управления. Кабина оборудована кондиционером и отопителем. Конвейерная система карьерного комбайна Wirtgen включает первичный конвейер, который принимает отфрезерованный материал от режущего барабана и передает его на погрузочный конвейер, который загружает автосамосвалы. Погрузочный конвейер карьерного комбайна может изменять высоту погрузки и поворачиваться в обе стороны. Скорость конвейера можно регулировать. С комбайном Wirtgen может поставляться дополнительное оборудование.
