Анализ опасности поражения током в различных электрических сетях

• Чем определяется опасность поражения током в различных электрических сетях?
• Каковы схемы включения человека в электрическую цепь?
• Что называется нейтралью трансформатора (генератора) и каковы режимы ее работы?
• Что положено в основу выбора режима нейтрали?
• Какова опасность двухфазного прикосновения?
• Чем характеризуется однофазное прикосновение?
• Какова опасность однофазного прикосновения в сети с заземленной нейтралью?
• Каковы особенности однофазного прикосновения в сети с изолированной нейтралью?
• Какая сеть является более безопасной — с изолированной или заземленной нейтралью?
• Что такое напряжение шага?

---

Чем определяется опасность поражения током в различных электрических сетях?

Анализ опасности поражения практически сводится к определению значения тока, протекающего через тело человека в различных условиях, в которых он может оказаться при эксплуатации электроустановок, или напряжения прикосновения. Опасность поражения зависит от ряда факторов: схемы включения человека в электрическую цепь, напряжения сети, схемы самой сети, режима ее нейтрали, степени изоляции токоведущих частей от земли, емкости токоведущих частей относительно земли и т. п.

Каковы схемы включения человека в электрическую цепь?

Наиболее характерными являются две схемы включения: между двумя фазами электрической сети, между одной фазой и землей. Кроме того, возможно прикосновение к заземленным нетоковедущим частям, оказавшимся под напряжением, а также включение человека под шаговое напряжение.

Что называется нейтралью трансформатора (генератора) и каковы режимы ее работы?

Точка соединения обмоток питающего трансформатора (генератора) называется нейтральной точкой, или нейтралью. Нейтраль источника питания может быть изолированная и заземленная.

Заземленной называется нейтраль генератора (трансформатора), присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока).

Изолированной называется нейтраль генератора или трансформатора, не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление (приборы сигнализации, измерения, защиты, заземляющие дугогасящие реакторы).

Что положено в основу выбора режима нейтрали?

Выбор схемы сети, а следовательно, и режима нейтрали источника тока производят исходя из технологических требований и условий безопасности.

При напряжении до 1000 В широкое распространение получили обе схемы трехфазных сетей: трехпроводная с изолированной нейтралью и четырехпроводная с заземленной нейтралью.

По технологическим требованиям предпочтение часто отдается четырехпроводной сети, она использует два рабочих напряжения — линейное и фазное. Так, от четырехпроводной сети 380 В можно питать как силовую нагрузку — трехфазную, включая ее между фазными проводами на линейное напряжение 380 В, так и осветительную, включая ее между фазным и нулевым проводами, т. е. на фазное напряжение 220 В. При этом становится значительно дешевле электроустановка за счет применения меньшего числа трансформаторов, меньшего сечения проводов и т. п.

По условиям безопасности выбирают одну из двух сетей исходя из положения: по условиям прикосновения к фазному проводу в период нормального режима работы сети более безопасной является сеть с изолированной нейтралью, а в аварийный период — сеть с заземленной нейтралью. Поэтому сети с изолированной нейтралью целесообразно применять, когда имеется возможность поддерживать высокий уровень изоляции сети и когда емкость сети относительно земли незначительна. Это могут быть мало разветвленные сети, не подверженные воздействию агрессивной среды и находящиеся под постоянным надзором квалифицированного персонала. Примером могут служить сети небольших предприятий, передвижные установки.

Сети с заземленной нейтралью применяют там, где невозможно обеспечить хорошую изоляцию электроустановок (из-за высокой влажности, агрессивной среды и пр.) или нельзя быстро отыскать и устранить повреждение изоляции, когда емкостные токи сети вследствие значительной ее разветвленности достигают больших значений, опасных для жизни человека. К таким сетям относятся сети крупных промышленных предприятий, городские распределительные и пр.

Существующее мнение о более высокой степени надежности сетей с изолированной нейтралью недостаточно обоснованно.

Статистические данные указывают, что по условиям надежности работы обе сети практически одинаковы.

При напряжении выше 1000 В вплоть до 35 кВ сети по технологическим причинам имеют изолированную нейтраль, а выше 35 кВ — заземленную.

Поскольку такие сети имеют большую емкость проводов относительно земли, для человека одинаково опасно прикосновение к проводу сети как с изолированной, так и с заземленной нейтралью. Поэтому режим нейтрали сети выше 1000 В по условиям безопасности не выбирается.

Какова опасность двухфазного прикосновения?

Под двухфазным прикосновением понимается одновременное прикосновение к двум фазам электроустановки, находящейся под напряжением (рис. 1).

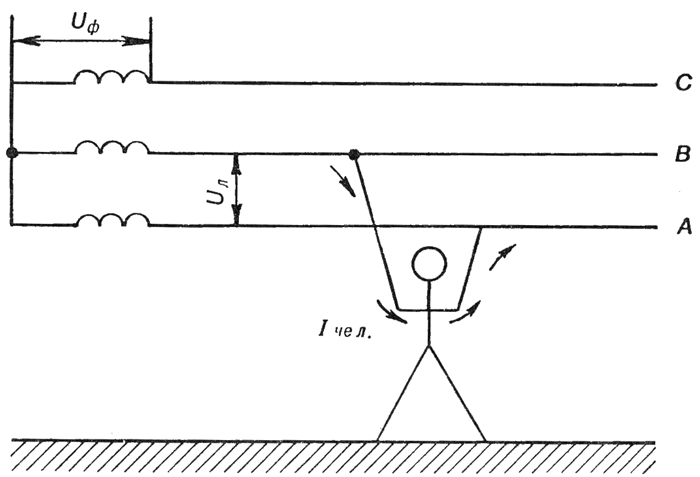

Рис. 1. Схема двухфазного прикосновения человека к сети переменного тока

Двухфазное прикосновение более опасно. При двухфазном прикосновении ток, проходящий через тело человека по одному из самых опасных для организма путей (рука—рука), будет зависеть от прикладываемого к телу человека напряжения, равного линейному напряжению сети, а также от сопротивления тела человека:

где

• U_л — линейное напряжение, т. е. напряжение между фазными проводами сети;
• R_чел — сопротивление тела человека.

В сети с линейным напряжением U_л = 380 В при сопротивлении тела человека R_чел = 1000 Ом ток, проходящий через тело человека, будет равен:

Этот ток для человека смертельно опасен. При двухфазном прикосновении ток, проходящий через тело человека, практически не зависит от режима нейтрали сети. Следовательно, двухфазное прикосновение одинаково опасно как в сети с изолированной, так и с заземленной нейтралью (при условии равенства линейных напряжений этих сетей).

Случаи прикосновения человека к двум фазам происходят сравнительно редко.

Чем характеризуется однофазное прикосновение?

Однофазным прикосновением называется прикосновение к одной фазе электроустановки, находящейся под напряжением.

Оно происходит во много раз чаще, чем двухфазное прикосновение, но менее опасно, поскольку напряжение, под которым оказывается человек, не превышает фазного. Соответственно меньше оказывается и ток, проходящий через тело человека. Кроме того, на этот ток большое влияние оказывают режим нейтрали источника тока, сопротивление изоляции проводов сети относительно земли, сопротивление пола (или основания), на котором стоит человек, сопротивление его обуви и некоторые другие факторы.

Какова опасность однофазного прикосновения в сети с заземленной нейтралью?

  Рис. 2. Схема прикосновения человека к одной фазе трехфазной сети с заземленной нейтралью

В сети с заземленной нейтралью (рис. 2) цепь тока, проходящего через тело человека, включает в себя сопротивления тела человека, его обуви, пола (или основания), на котором стоит человек, а также сопротивление заземления нейтрали источника тока. С учетом указанных сопротивлений ток, проходящий через тело человека, определяется из следующего выражения:

где

• U_ф — фазное напряжение сети, В;
• R_чел — сопротивление тела человека, Ом;
• R_об — сопротивление обуви человека, Ом;
• R_п — сопротивление пола (основания), на котором человек стоит, Ом;
• R_o — сопротивление заземления нейтрали источника тока, Ом.

При наиболее неблагоприятных условиях (человек, прикоснувшийся к фазе, имеет на ногах токопроводящую обувь — сырую или подбитую металлическими гвоздями, стоит на сырой земле или на проводящем основании — металлическом полу, на заземленной металлоконструкции), т. е. когда R_об = 0 и R_п = 0, уравнение принимает вид:

Поскольку сопротивление нейтрали R_o обычно во много раз меньше сопротивления тела человека, то им можно пренебречь. Тогда

Однако при этих условиях и однофазное прикосновение, несмотря на меньший ток, весьма опасно. Так, в сети с фазным напряжением U_ф = 220 В при R_чел = 1000 Ом ток, проходя через тело человека, будет иметь значение:

Такой ток смертельно опасен для человека.

Если человек имеет на ногах непроводящую обувь (например, резиновые галоши) и стоит на изолирующем основании (например, на деревянном полу), то

где

• 45 000 — сопротивление обуви человека, Ом;
• 100 000 — сопротивление пола, Ом.

Ток такой силы не опасен для человека.

Из приведенных данных видно, что для безопасности работающих в электроустановках большое значение имеют изолирующие полы и непроводящая ток обувь.

Каковы особенности однофазного прикосновения в сети с изолированной нейтралью?

В сети с изолированной нейтралью (рис. 3) ток, проходящий через тело человека в землю, возвращается к источнику тока через изоляцию проводов сети, которая в исправном состоянии обладает большим сопротивлением.

С учетом сопротивлений обуви R_об и пола или основания R_п, на котором стоит человек, включенных последовательно сопротивлению тела человека R_чел, ток, проходящий через тело человека, определяется уравнением:

где R_из — сопротивление изоляции одной фазы сети относительно земли, Ом.

Рис. 3. Схема прикосновения человека к одной фазе трехфазной сети с изолированной нейтралью

При наиболее неблагоприятном случае, когда человек имеет проводящую ток обувь и стоит на токопроводящем полу, т. е. при R_об = 0 и R_п = 0, уравнение значительно упростится:

Для этого случая в сети с фазным напряжением U_ф = 220 В и сопротивлением изоляции фазы R_из = 90 000 Ом при R_чел = 1000 Ом ток, проходящий через человека, будет равен:

Этот ток значительно меньше тока (220 мА), вычисленного нами для случая однофазного прикосновения при аналогичных условиях, но в сети с заземленной нейтралью. Он определяется в основном сопротивлением изоляции проводов относительно земли.

Какая сеть является более безопасной — с изолированной или заземленной нейтралью?

При прочих равных условиях прикосновение человека к одной фазе сети с изолированной нейтралью менее опасно, чем в сети с заземленной нейтралью. Однако этот вывод справедлив лишь для нормальных (безаварийных) условий работы сетей, при наличии незначительной емкости относительно земли.

В случае же аварии, когда одна из фаз замкнута на землю, сеть с изолированной нейтралью может оказаться более опасной. Объясняется это тем, что при такой аварии в сети с изолированной нейтралью напряжение неповрежденной фазы относительно земли может возрасти с фазного до линейного, в то время как в сети с заземленной нейтралью повышение напряжения окажется незначительным.

Однако современные электрические сети ввиду их разветвленности и значительной протяженности создают большую емкостную проводимость между фазой и землей. В этом случае опасность прикосновения человека к одной и двум фазам практически одинакова. Каждое из этих прикосновений весьма опасно, так как ток, проходящий через тело человека, достигает очень больших значений.

Что такое напряжение шага?

Под напряжением шага понимается напряжение между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек. Величина шага обычно принимается равной 0,8 м.

Для некоторых животных (лошади, коровы) величина напряжения шага больше, чем для людей, и путь тока захватывает грудную клетку. По этим причинам они более подвержены поражениям шаговым напряжением.

Шаговое напряжение возникает вокруг места перехода тока от поврежденной электроустановки в землю. Наибольшая величина будет около места перехода, а наименьшая — на расстоянии более 20 м, т. е. за пределами, ограничивающими поле растекания тока в грунте.

На расстоянии 1 м от заземлителя падение напряжения составляет 68% полного напряжения, на расстоянии 10 м — 92%, на расстоянии 20 м потенциалы точек настолько малы, что практически могут быть равны нулю.

Такие точки поверхности почвы считаются находящимися вне зоны растекания тока и называются «землей».

Опасность напряжения шага увеличивается, если человек, подвергшийся его воздействию, падает. И тогда напряженйе шага возрастает, так как путь тока проходит уже не через ноги, а через все тело.

Случаи поражения людей из-за воздействия напряжения шага относительно редки. Они могут произойти, например, вблизи упавшего на землю провода (в такие моменты до отключения линии нельзя допускать людей и животных на близкое расстояние к месту падения провода). Наиболее опасны напряжения шага при ударе молнии.

Оказавшись в зоне шагового напряжения, выходить из нее следует небольшими шагами в сторону, противоположную месту предполагаемого замыкания на землю, и в частности лежащего на земле провода.
