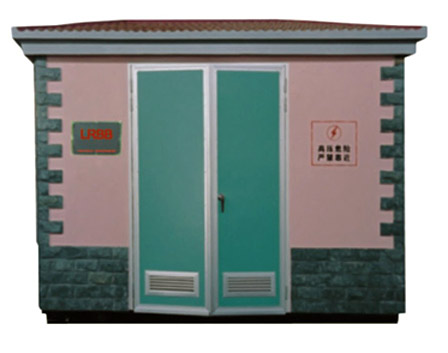

ZWB КТП Zhejiang Leren
ZBW комплектная трансформаторная подстанция, которую выпускает китайская компания Zhejiang Leren Electric Power Transformer. Серия КТП ZBW отвечает стандартам SD320-1992 (Технические спецификации для коробчатого типа трансформаторов) and GB/T 17467-1997 (Сборные подстанции Высокого напряжения / низкого напряжения)
Условия эксплуатации ZBW
Высота: не более 1000 м над уровнем моря
Температура окружающей среды: от +40 °С до -25 °С, среднесуточная температура не больше, чем +35
Скорость ветра не больше, чем 35 м/с
Относительная влажность не больше 90% (+25 °С)
Ударостойкость: горизонтальное ускорение не больше, чем 0.4m/s2, вертикальное ускорение не больше, чем 0.2m/s2.
Условия монтажа: отсутствие риска воспламенения и взрыва, свободно от серьезного загрязнения, химической коррозии и серьезной вибрации и ударной нагрузки.
Пожелания для заказа
Следующая информация должна быть предоставлена для заказа:
Тип трансформаторной подстанции
Модель и мощность трансформатора
Режим соединения фаз высокого и низкого напряжения
Модели и параметры электрических элементов с особыми требованиями, цвет корпуса
Описание, количество и другие потребности для запасных элементов

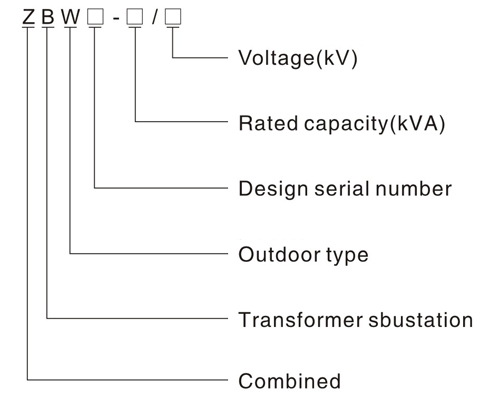

Описание и модель продукта
Внешние измерения продукта
| Число | Элемент | Единица | Оборудование высокого напряжения | Трансформатор | Оборудование низкого напряжения |
| 1 | Номинальное напряжение | КВ | 7.2, 12 | 6/0.4, 10/0.4 | 0.4 |
| 2 | Номинальная мощность | KvA | "B" тип:200~1250 | ||
| 3 | Номинальный ток | KA | 200~630 | 100~3000 | |
| 4 | Ток отключения | A | Переключатель нагрузки 400~630A плавкий предохранитель | 15~63 | |
| 5 | Кратковременный выдерживаемый ток | KA | 20 (25) 12.5 (4s) | 200~400kvA 400kvA | 15 (1s) 30 (1s) |
| 6 | Пиковый выдерживаемый ток | KA | 31.5,50 | 200~400kvA 400kvA | 30 60 |
| 7 | Номинальный ток отключения | KA | 31.5,50 | ||
| 8 | Выдерживаемое напряжение промышленной частоты 1 минута | КВ | Фаза на землю, фаза к фазе 42,30 | Маслонаполненный трансформатор :35/5 Сухой трансформатор:28/5 | 300V2кВ300,600V2.5кВ |
| 9 | Грозовой импульс | КВ | Фаза на землю, фаза к фазе 75,60 | 75 | |
| 10 | Уровень шумов | DB | Маслонаполненный трансформатор :35/5 Сухой трансформатор <65 | ||
| 11 | Степень защиты | IP33 | IP33 | IP33 | |
| 12 | Внешние габариты | Зависят от выбранного трансформатора | |||

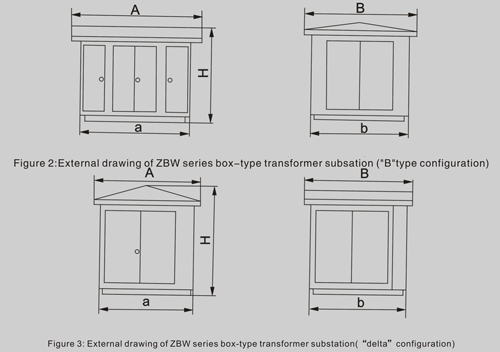

Схема и внешние размеры

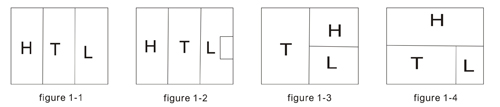

Серийная комплектная трансформаторная подстанция ZBW, в зависимости от ее конфигурации, может быть классифицирована следующим образом
конфигурация типа "B" (см. рисунок 1-1 и рисунок 1-2),
Конфигурация "Delta" (см. рисунок 1-3 и рисунок 1-4),
Отсек H- высокого напряжения, отсек T- трансформатора, отсек L- низкого напряжения
| Параметр | A | a | B | b | H | Лучшее применение | ||
| Три фазы | "B" | 100-630kvA | 4140 | 3750 | 2590 | 2290 | 2320 | Индустриальные и добывающие предприятия, месторождение нефти, строительство, и т.д. |
| 800-1250 | 5184 | 4880 | 2500 | 2290 | 2626 | Жилые районы | ||
| "A" | 50-400kvA | 2500 | 2300 | 2400 | 2200 | 2320 | ||
| Единственная фаза | "B" | 50kvA | 2500 | 2300 | 12600 | 1060 | 2215 | Источник питания уличного освещения |
| 80-100kvA | 2500 | 2300 | 18400 | 1640 | 2215 | |||
Примечание: вышеупомянутые внешние габариты указаны для справки и могут отличаться от реальных.
