ZW8-12 CHINT вакуумный выключатель
Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1000

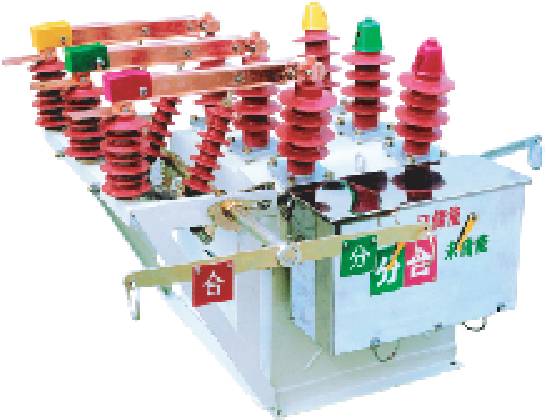

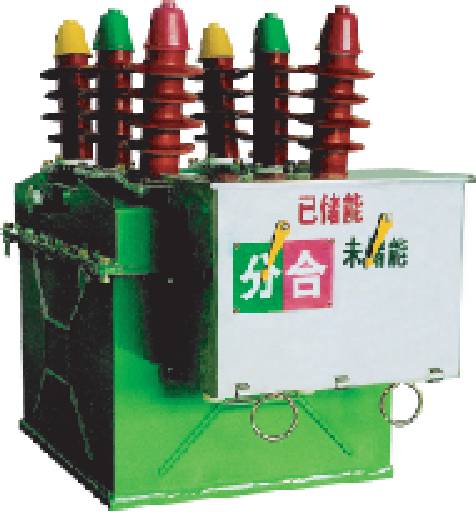

Вакуумный высоковольтный автоматический выключатель переменного тока серии ZW8-12, выпускаемой компанией CHINT (Китай), для установки вне помещений
1 Общее описание
Высоковольтные вакуумные наружные выключатели переменного тока ZW8-12 предназначены для городских и сельских электросетей с частотой 50 Гц с номинальным напряжением 10 кВ для включения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания.
2 Обозначение типа для заказа
ZW8 -12(G) / T 630 -
Номинальный отключаемый ток короткого замыкания (кА)
Номинальный ток (A)
Оснащен пружинным рабочим механизмом
Оснащен разъединителем
Номинальное напряжение (<B)
Номер конструкции.
Для установки внутри помещений
Вакуумный автоматический выключатель
3 Условия эксплуатации
Температура внешнего воздуха: от -30 °C до +40 °C
Высота над уровнем моря: 2000 метров и ниже
Ветровая нагрузка: не более 700 Па (скорость ветра до 34 м/сек)
3.1.4 Не допускается эксплуатация в таких местах, где на оборудование воздействует сильная вибрация.
4 Основные технические параметры (смотрите Таблицу 1)
Табл.1 | |||
|
No. |
Наименование Единицы |
Данные | |
|
1 |
Максимальное рабочее напряжение |
кВ |
12 |
|
2 |
Номинальный ток |
A |
630, 1000 |
|
3 |
Выдерживаемый напряжения на сетевой частоте в течение 1 мин |
42 | |
|
4 |
Номинальное выдерживаемое напряжение импульса молнии |
кВ |
75 |
|
5 |
Номинальный ток отключения короткого замыкания |
кА |
12.5, 16, 20 |
|
6 |
Номинальный ток срабатывания короткого замыкания (пиковый) |
кА |
31.5, 40, 50 |
|
7 |
Номинальный пиковый выдерживаемый ток |
кА |
31.5, 40, 50 |
|
8 |
Номинальный кратковременный выдерживаемый ток 4 секунды |
кА |
12.5, 16, 20 |
|
9 |
Номинальная рабочая последовательность |
|
O-0.3s-CO-180s-CO |
|
10 |
Число размыканий номинального тока срабатывания короткого замыкания |
Раз |
30 |
|
11 |
Механическая надежность |
Раз |
10000 |
|
12 |
Номинальное напряжение двигателя запаса энергии |
B |
-или ~ 220, ~110, -24 |
|
13 |
Номинальное рабочее Обмотка размыкания |
B |
- или ~ 220,- 110, - 24 |
|
14 |
Номинальный ток расцепления максимального тока |
A |
5 |
|
15 |
Допустимый износ контактов |
Мм |
3 |
|
16 |
Масса |
Кг |
160,175(с изоляциями) |
|
17 |
Расстояние между центрами полюсов (внутри коробки) |
мм |
175 ±2(внутри коробки) 260 ±5(снаружи коробки) |
5 Особенности конструкции
Автоматический выключатель состоит из рабочего механизма, проводящей цепи, изолирующей системы, герметичного элемента и кожуха в виде совместной коробки для трех фаз. Проводящая цепь образуется при соединении входных и выходных электродов, проводящей пластины подвижных и неподвижных контактов, проводящего зажима и вакуумной дугогасительной камеры. Внешняя изоляция, реализованная в виде высоковольтного проходного изолятора, обладает высокой устойчивостью к загрязнениям; внутренняя изоляция состоит из воздушных промежутков и эпоксидной смолы. Рабочий механизм активируется энергией, запасенной в пружине. В выключателе также можно установить разъединитель.

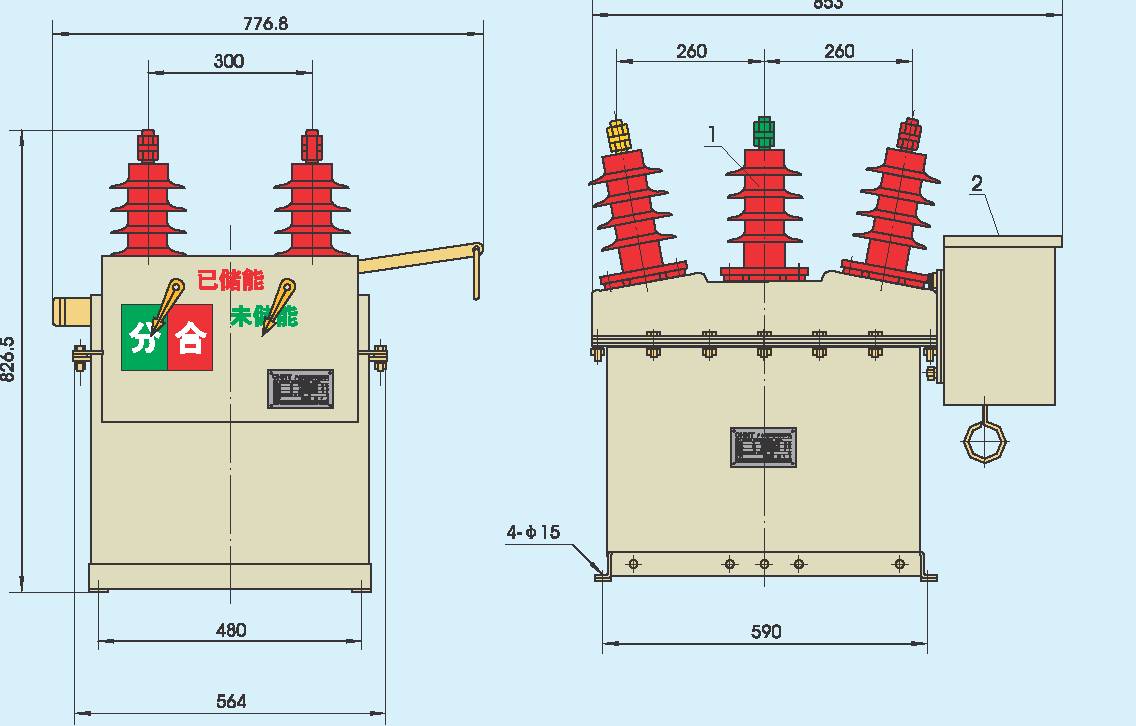

5.1 Габаритные и монтажные размеры выключателя ZW8-12

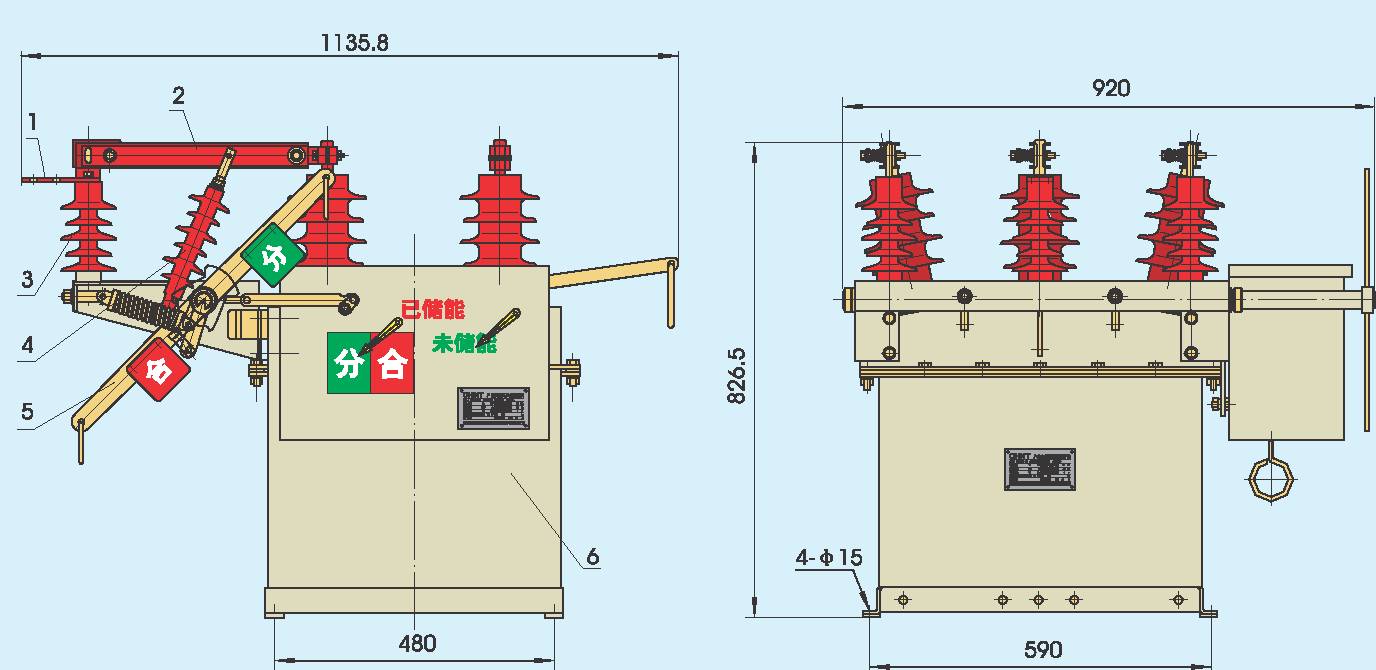

5.2 Габаритные и монтажные размеры выключателя ZW8-12 оснащен разъединителем

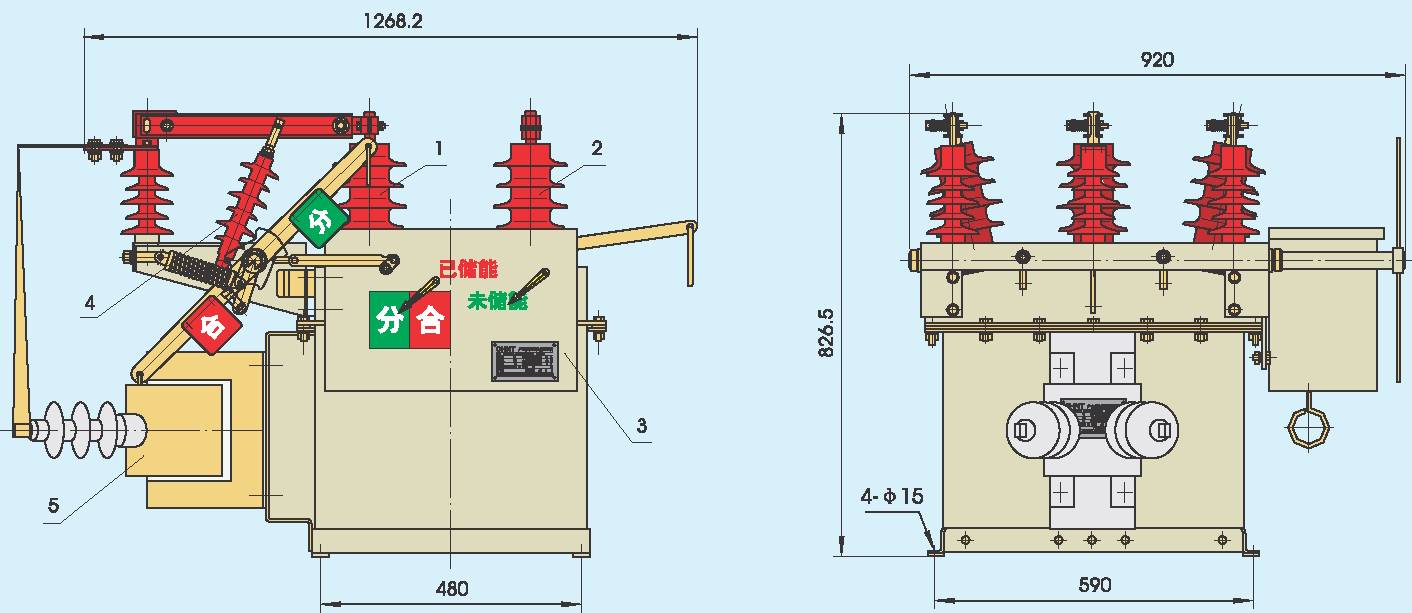

5.3 Габаритные и монтажные размеры выключателя Рис. 3
ZW8-12 оснащен разъединителем и внутренним ТН (трансформатор напряжения)

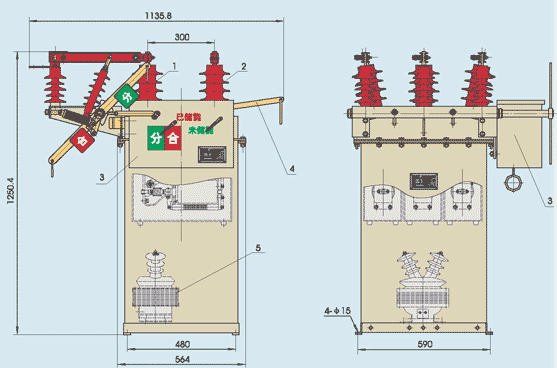

5.4 Габаритные и монтажные размеры выключателя
ZW8-12 оснащен разъединителем и внутренним ТН (трансформатор напряжения)

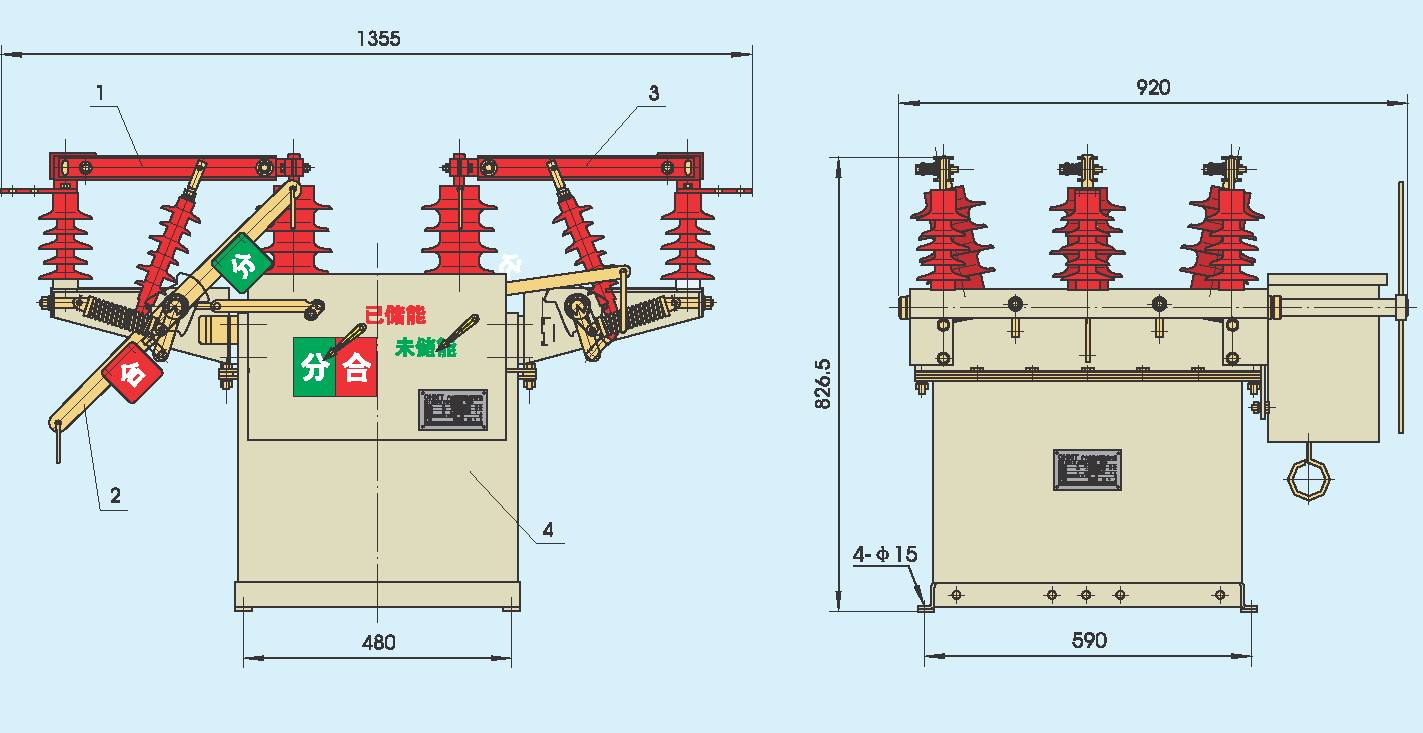

5.5 Габаритные и монтажные размеры выключателя ZW8-12 с двумя разъединителем
Рис. 5
6 Указания по заказу
При заказе необходимо указать следующие параметры:
Тип, название, основные технические параметры и количество выключателей
Нужен ли разъединитель, количество и коэффициент трансформации токовых трансформаторов
Напряжение рабочего механизма - постоянное или переменное
Название и количество запасных деталей и принадлежностей
Специальные условия эксплуатации
