ZW7-40.5 CHINT вакуумный выключатель

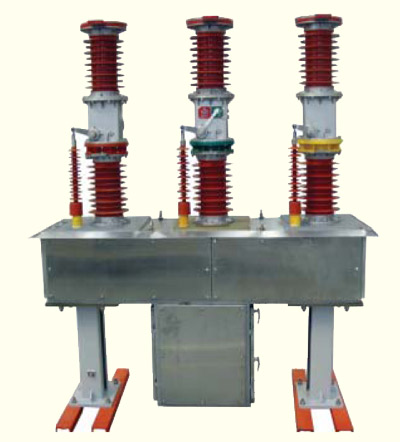

Вакуумный выключатель наружной установки для сетей переменного тока, производства акционерного предприятия CHINT Group (Китай).

Вакуумный выключатель ZW7-40.5/T2000-31.5 применяется в трехфазных сетях переменного тока напряжением 40.5 кВ и ниже и частотой 50 Гц. Выключатель соответствует требованиям стандартов IEC62271-100. Выключатель обладает высокой отключающей способностью, малой потребляемой мощностью и высокой надежностью функционирования.
Обозначение модели
Z W 7 - 40.5/** - *

Номинальный ток отключения короткого замыкания (кА)
Номинальный ток (А)
Код привода. «Т» - пружинный привод
Номинальное напряжение (кВ)
Номер проекта
Открытого типа
Вакуумный выключатель

3. Условия эксплуатации

Температура окружающей среды: не более 40°С, среднесуточная - не более 35°С, минимальная - не более -25°С;
Воздействие солнечного излучения: не более 1000 Вт/м2(в полдень солнечного дня) не учитывается;
Скорость ветра: не более 34м/с (соответствует давлению 700 Па);
Высота установки над уровнем моря: не более 2000 м;
Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;
Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли;
Вибрация, вызванная распределительным устройством или внешним оборудованием управления, в расчет не принимается;
В случае особых условий эксплуатации просим Вас обратиться к производителю.

Таблица 4. Технические параметры серии ZW7-40.5

Серия ZW7-40.5

Существует несколько типов выключателей, в которых могут использоваться керамические или комбинированные изоляторы, корпус может изготавливаться из обычной или нержавеющей стали и т.п. Общая конструкция выключателя проста, установка не вызывает затруднений.
Вакуумная дугогасительная камера расположена в верхней части керамического изолятора. Между вакуумной дугогасительной камерой и керамическим изолятором, а также между керамическим изолятором и трансформатором тока расположен изолятор из силиконового компаунда, обладающего влагозащитными свойствами. Выключатель обладает отличной водонепроницаемостью.
Выключатель может быть снабжен тремя трансформаторами тока, предназначенными для выполнения измерений и защиты.
Выключатель может иметь как пружинный, так и электромагнитный привод.

Серия ZW7-40.5

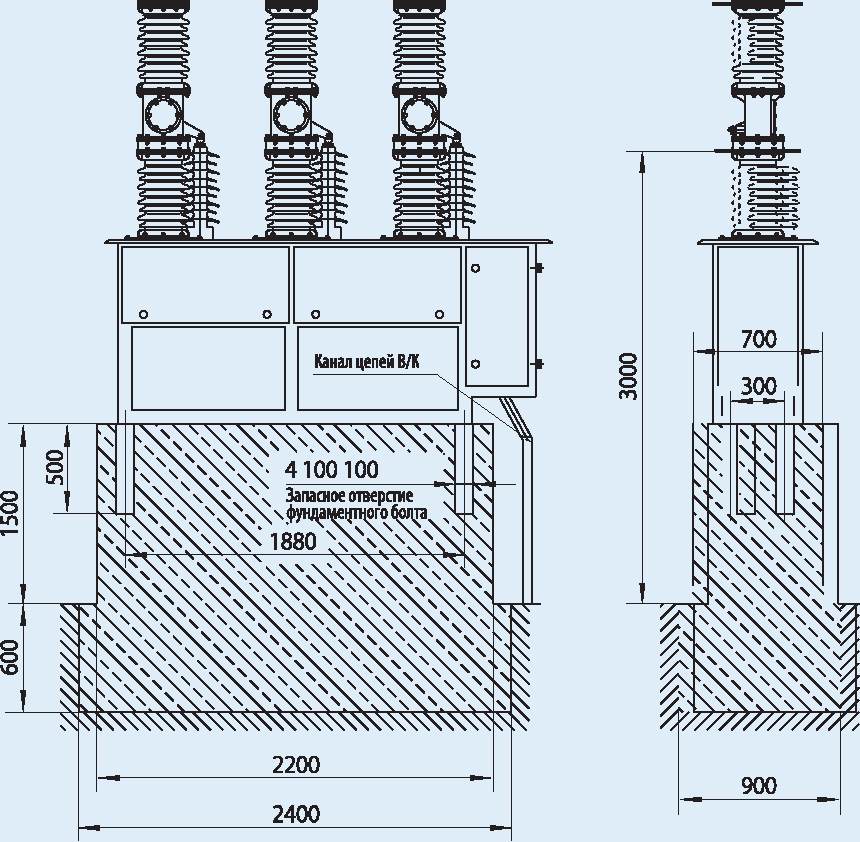

6.1 Рекомендуемая схема расположения выключателя ZW7-40.5 (см. рис. 6.1)

Рис. 6.1 Рекомендуемая схема расположения выключателя ZW7-40.5

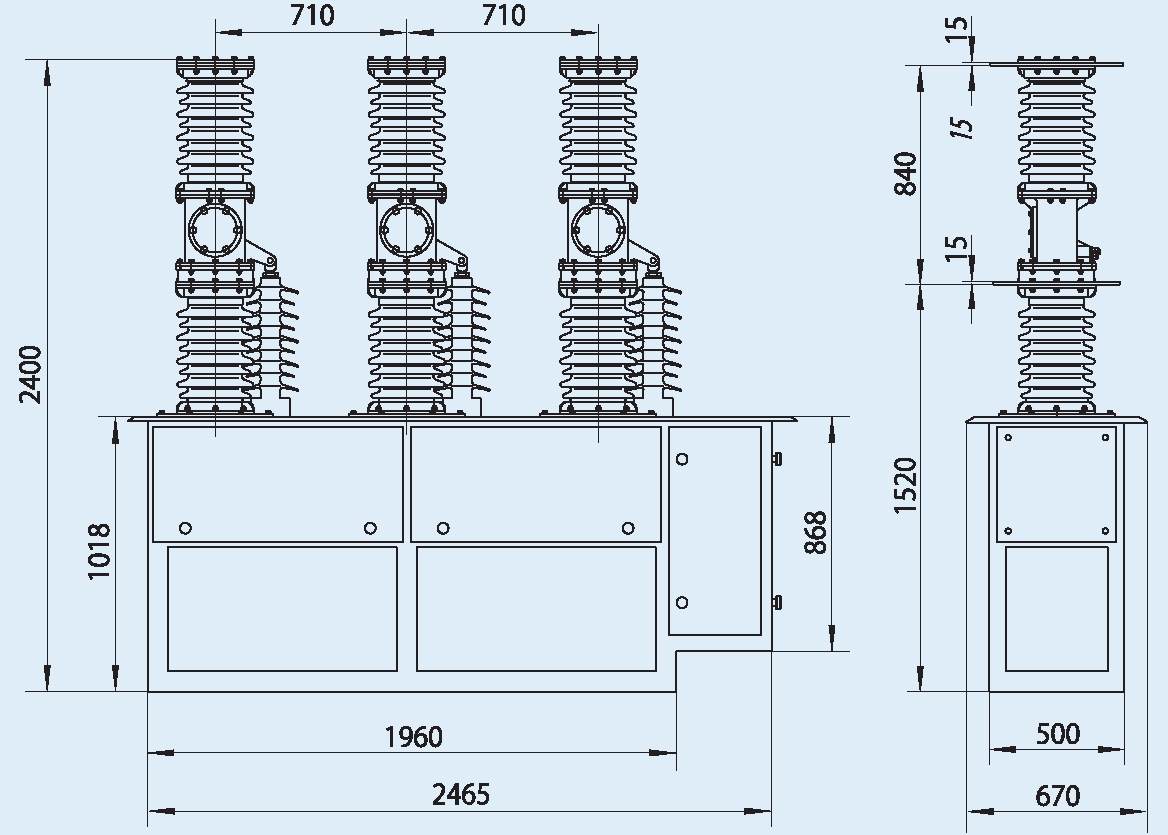

6.2 Внешний вид и размеры выключателя ZW7-40.5 (см. рис. 6.2):

Рис. 6.2 Внешний вид и размеры выключателя ZW7-40.5

Серия ZW7-40.5

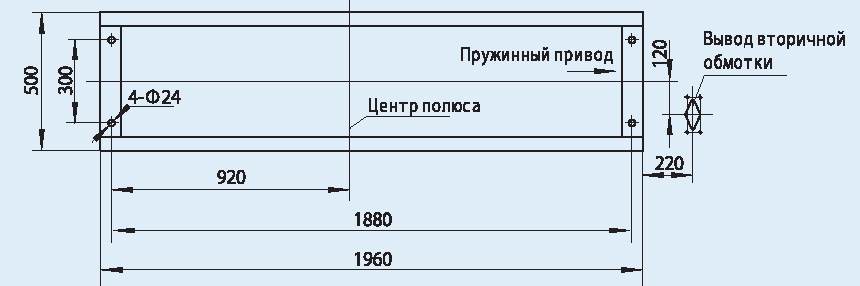

6.3 Монтажные размеры выключателя ZW7-40.5 (см. рис. 6.3)

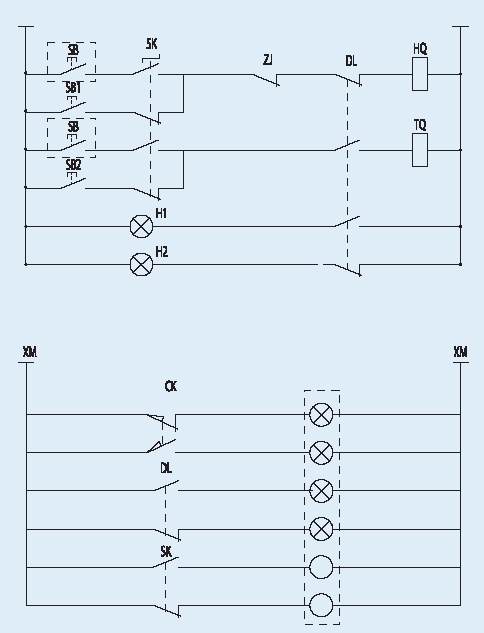

Рис. 6.3 Монтажные размеры выключателя ZW7-40.5 6.4 Принципиальная электрическая схема (см. рис. 6.4,6.5)

SB,SB1,SB2- Клавиша SK - Переключатель без положения О Н1,Н2- Измеритель сигнала DL - Вспомогательный выключатель
HQ - Включающая катушка TQ - Отключающая катушка ZJ - Промежуточное реле СК - Переключатель хода

DK1.DK2 - Воздушный выключатель М - Двигатель взвода пружины WK - Контроллер температуры Eh1, Eh2 - Подогреватель
Рис. 6.4 Принципиальная электрическая схема

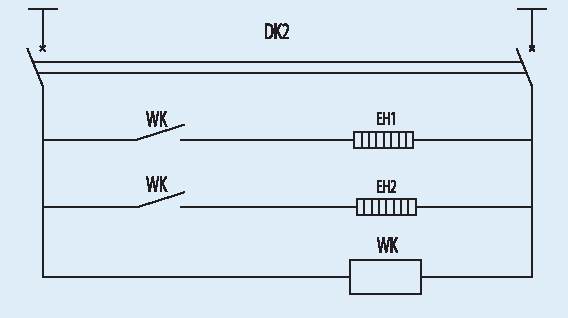

Рис. 6.5 Принципиальная электрическая схема

7. Заказ

При заказе оборудования просим Вас указать:
Номинальный ток, номинальный ток отключения короткого замыкания;
Тип привода, метод монтажа и параметры;
Коэффициент, количество, точность и выходную мощность трансформатора тока;
Название и количество запасных частей;
Особые условия.
