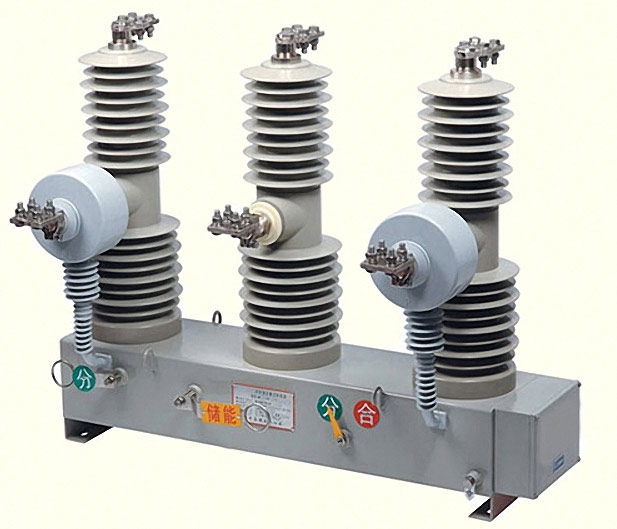

ZW58-12 и ZW58-24 Pomanique Electric вакуумный выключатель
ZW58-12 и ZW58-24 модели вакуумного выключателя переменного тока, наружной установки, производства Pomanique Electric Co., Ltd. (Китай), используются для включения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания в сетях 10 и 20 кВ, частотой 50/60Hz. Выключатели применимы для работы в электроустановках подстанций, промышленных и горнодобывающих, городских и сельских электрических сетей, особенно в случаях частых коммутаций и автоматизированных распределительных электросетей. ZW58-12 и ZW58-24 соответствуют стандартом IEC622 71-100 и GB1984: выключатель высокого напряжения переменного тока, IEC60694 и GB/T11022: Высокое напряжение.
Общие технические характеристики этих аппаратов коммутации и управления.
1. Отключение токов до 25 кА.
2. Высокий уровень изоляции.
3. Продолжительный срок службы.
4. Хорошая стойкость к загрязнению.
Технические данные:
| N0. | Параметр |
Величина |
Данные |
|
1 |
Номинальное напряжение |
кВ |
10 |
20 |
2 |
Максимальное рабочее напряжение |
кВ |
12 |
24 |
3 |
Номинальный ток |
630/1250 |
630/1250 |
|
4 |
Номинальная частота |
Гц |
50/60 |
50/60 |
5 |
Номинальный ток отключения |
кА |
25 |
25 |
6 |
Номинальная длительность тока кз |
с |
4 |
4 |
7 |
Номинальный ток отключения активной нагрузки |
630/1250 |
630/1250 |
|
8 |
Номинальный ток отключения цикла |
630/1250 |
630/1250 |
|
9 |
Номинальный ток включения |
кА |
50 |
50 |
10 |
выдерживаемое напряжение промышленной частоты по отношению к земле, между фазами |
кВ эфф |
40 |
65 |
11 |
выдерживаемое напряжение промышленной частоты против изоляции |
кВ эфф |
48 |
79 |
12 |
Грозовой импульс на "землю", между фазами (пиковый) |
кВ |
75 |
125 |
13 |
Грозовой импульс с воздушным зазором (пиковый) |
кВ |
85 |
145 |
14 |
Механический ресурс коммутаций |
циклов |
10000 |
10000 |
