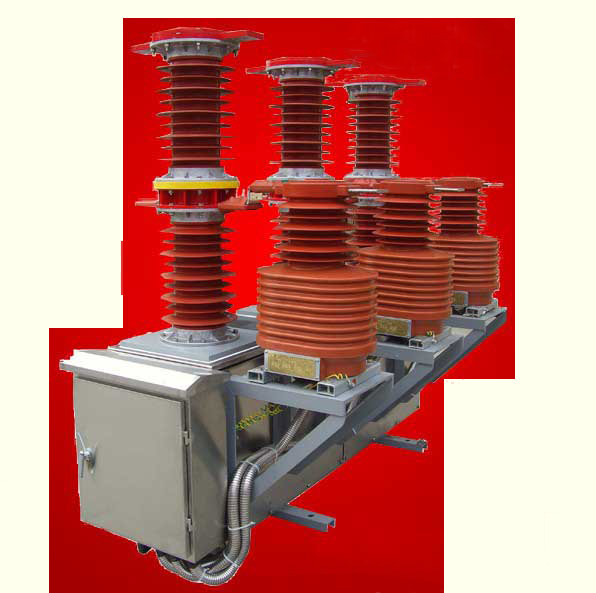

ZW37-40.5 CHYG вакуумный выключатель

ZW37-40.5 – вакуумный выключатель CHYG

Производитель: CHYG (Китай)
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 630, 1000, 1250, 1600, 2000
Технические характеристики ZW37-40.5 CHYG

№	Наименование параметра		Единицы измерения	Данные
1	Номинальное напряжение		кВ	40, 5
2	Номинальный ток		А	630.1250.1600, 2000
3	Номинальный ток отключения КЗ		кА	20	25	31,5
4	Номинальный ток включения		кА	50	63	80
5	Выдерживаемый ток термической стойкости в течение 4 секунд		кА	20	25	31,5
6	Выдерживаемый пиковый ток (электродинамической стойкости)		КА	50	63	80
7	Номинальный	Одноминутное испытательное напряжение промышленной частоты	кВ	Между контактами полюсов и относительно земли: 105
	уровень изоляции	Испытательное напряжение грозового импульса		190
8	Номинальный коммутационный цикл			0-0, Зс-ВО- 180с - ВО 0-0.3с-ВО-20с-80
9	Ресурс прерывания протекания номинального тока короткого замыкания			20
10	Механический ресурс		Циклы	10000
11	Номинальное рабочее напряжение		В	110/220 пост. и перем.
12	Номинальное напряжение вспомогательных цепей		В	110/220 пост. и перем.

Механические параметры

№	Наименование параметра	Единицы измерения	Данные
1	Ход контакта	мм	17±1 для 630 и 1250А
1	Ход контакта	мм	20±2 для 1600 и 2000А
2	Износ контакта	мм	3±1
3	Время включения	мс	<60
4	Время отключения	мс	<45
5	Время включения и отключения	мс	<65
6	Асинхронность трехфазного замыкания контактов	мс	<3
7	Сопротивления первичной цепи	мкОм	<100
8	Расстояние между центрами фаз	мм	700±2
9	Ток потребления соленоида включения и отключения	А	<1.5
10	Мощность двигателя взвода пружин	Вт	70

Вакуумный выключатель ZW37-40.5 наружной установки высокого напряжения, производства CHYG (Китай), предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 35 кВ. Приводной механизм пружинно-моторный.

Принцип работы выключателя заключается в гашении электрической дуги, которая появляется между контактами в вакууме.Операция включения осуществляется за счет энергии пружины включения накопленной за счет мотора, а отключение - за счет отключающих пружин, которые срабатывают при воздействии одного из электромагнитов отключения или кнопки отключения на защелку привода, удерживающую выключатель во включенном положении.
