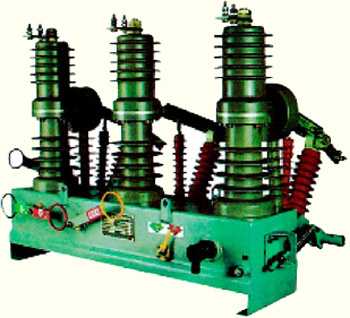

ZW32-12 IECO вакуумный выключатель
ZW32-12 наружный вакуумный выключатель высокого напряжения для коммутаций номинальных токов и короткого замыкания в электрических сетях номинального напряжения 10 кВ.
| № | Параметр |
Единица измерения. |
Значение |
|
1. |
Номинальное напряжение |
кВ |
10 |
|
2. |
Номинальный ток |
А |
630 |
|
3. |
Выдерживаемое напряжение промышленной частоты, 1 мин |
кВ |
42 |
|
4. |
Выдерживаемое напряжение грозового импульса (пиковый) |
кВ |
75 |
|
5. |
Номинальный ток отключения короткого замыкания |
кА |
12.5, 16, 20 |
|
6. |
Номинальный ток короткого замыкания (пиковое значение) |
кА |
31.5,40,50 |
|
7. |
Выдерживаемый пиковый ток |
кА |
31.5,40,50 |
|
8. |
Выдерживаемый кратковременный ток, 4с |
кА |
12.5,16,20 |
|
9. |
Номинальный цикл операций |
|
0-0,3с-в0-180с-в0 |
|
10. |
Отключение короткого замыкания |
Кол-во |
30 |
|
11. |
Механическая износостойкость |
Кол-во |
10000 |
|
12. |
Номинальное напряжение двигателя взвода пружины |
В |
DC или АС 220, 110, DC24 |
|
|
Рабочее напряжение (пружинный привод) |
Отключающая |
|
|
13. |
катушка |
В |
DC или АС 220, 110, DC24 |
|
1.Температура окружающей среды: -40°C ~ +40°C;
2.Высота установки над уровнем моря: не более 2000 м;
3.Давление: не более 700 Па;
4.Скорость ветра: до 34м/с;
5.Отсутствие постоянной сильной вибрации.
Полностью герметичная конструкция, корпус из эпоксидной смолы: ZW32-12 может работать при высокой температуре и высоком уровне влажности, эффективная антикоррозийная способность, компактная и рациональная конструкция, вес менее 80 кг.
Вакуумный прерыватель: высокая разрывная мощность, низкое трение контактов, безопасность и нет необходимости в техническом обслуживании.
