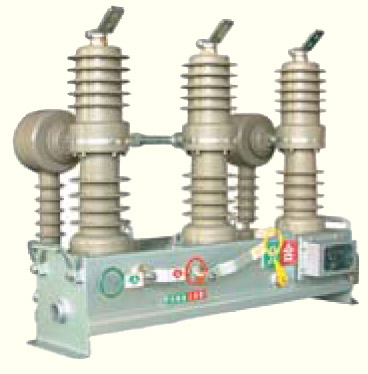

ZW32-12 CHINT вакуумный выключатель

ZW32-12 - вакуумный выключатель наружной установки для сетей переменного тока , производства акционерного предприятия CHINT Group (Китай).
1.Введение
Вакуумный выключатель ZW32-12 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц.

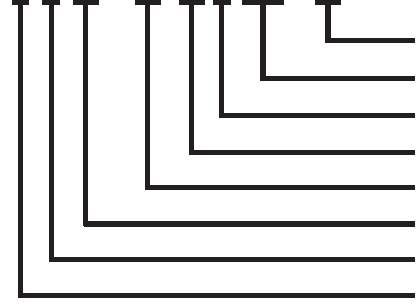

2. Обозначение модели

ZW32-12 (G)T630-*

Номинальный ток отключения короткого замыкания (кА)
Номинальный ток (А)
Пружинный привод
С разъединителем
Номинальное напряжение (кВ)
Номер проекта
Наружной установки
Вакуумный выключатель

3. Условия эксплуатации

Температура окружающей среды: -40°С ~ +40°С;
Высота установки над уровнем моря: не более 2000 м;
Давление: не более 700 Па;
Скорость ветра: 34м/с;

Отсутствие постоянной сильной вибрации.
Таблица 4. Технические параметры

ZW32-12

Особенности конструкции

Выключатель ZW32-12 характеризируется стабильностью и надежностью отключения, он пожаро- и взрывобезопасен, не нуждается в техническом обслуживании, имеет небольшой объем, обладает длительным сроком службы и т.д.
Конструкция выключателя является полностью герметичной, что делает его влагонепроницаемым, и, соответственно, наиболее подходящим для эксплуатации в холодном или влажном климате.
Опорные изоляторы трех полюсов и трансформатора тока состоят из эпоксидного компаунда или эпоксидного компаунда с кремнийорганическим покрытием, который отличается стойкостью к высоким и низким температурам, ультрафиолету, старению и т.п.
Пружинный привод небольшого размера обладает следующими преимуществами: малая мощность, потребляемая двигателем взвода пружины, низкое энергопотребление при включении/отключении, небольшое количество запасных частей и высокая надежность. Пружинный привод устанавливается
в герметичной камере, что повышает стойкость к эрозии.
Операции включения/отключения могут выполняться вручную, электродвигателем или дистанционно. При установке интеллектуального контроллера возможно автоматическое распределение энергии, автоматическое повторное включение при наличии контроллера повторного включения.
Выключатель может быть снабжен трансформатором тока для защиты от коротких замыканий или превышения тока. Измерительный трансформатор тока может быть установлен по требованию заказчика.
Выключатель может быть оборудован трехфазным разъединителем, блокировкой между разъединителем и выключателем, ограничителем перенапряжения.
Внешний вид и размеры

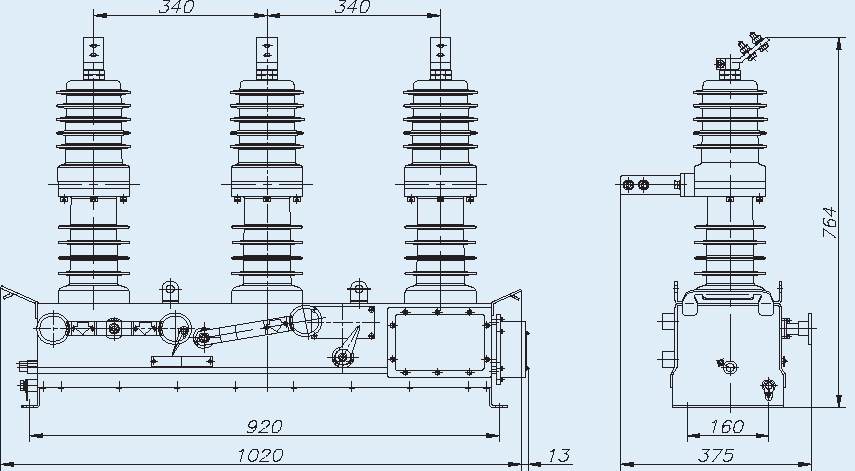

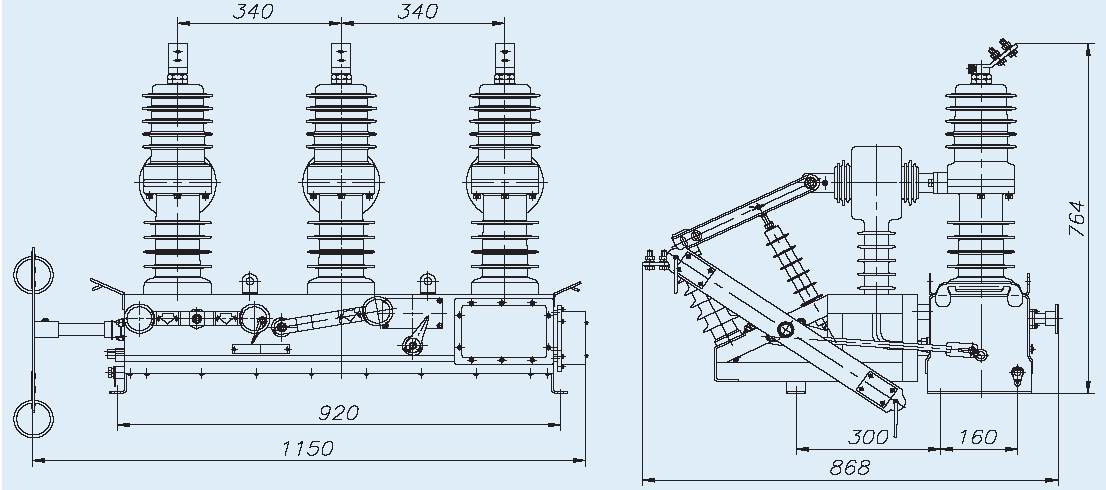

6.1 Выключатель без трансформатора тока (см. рис. 6.1)

Рис. 6.1 Выключатель ZW32-12 без трансформатора тока

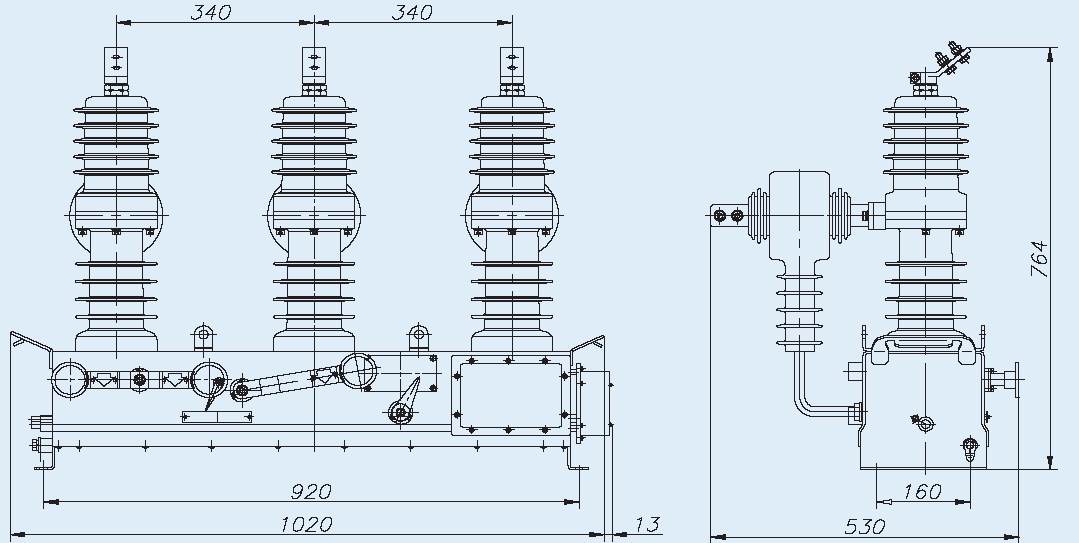

6.2 Выключатель с трансформатором тока (см. рис 6.2)

Рис. 6.2 Выключатель с трансформатором тока
6.3 Выключатель с трансформатором напряжения и разъединителем (см. рис. 6.3)

Рис. 6.3 Выключатель с трансформатором напряжения и разъединителем

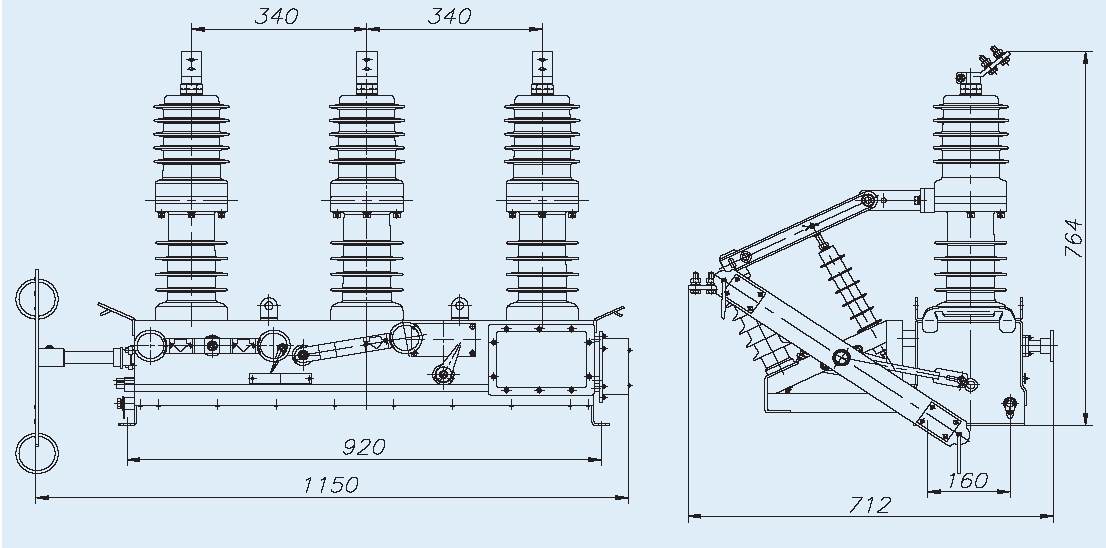

6.4 Выключатель с разъединителем (см. рис. 6.4)

Рис. 6.4 Выключатель с разъединителем

6.5 Выключатель с разъединителем (см. рис. 6.5)

Рис. 6.5 Выключатель с разъединителем

6.6 Выключатель с трансформатором тока и разъединителем (см. рис. 6.6)

Рис. 6.6 Выключатель с трансформатором тока и разъединителем

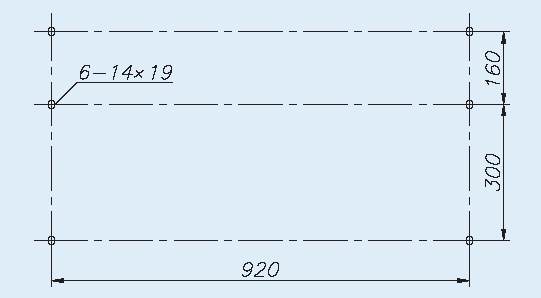

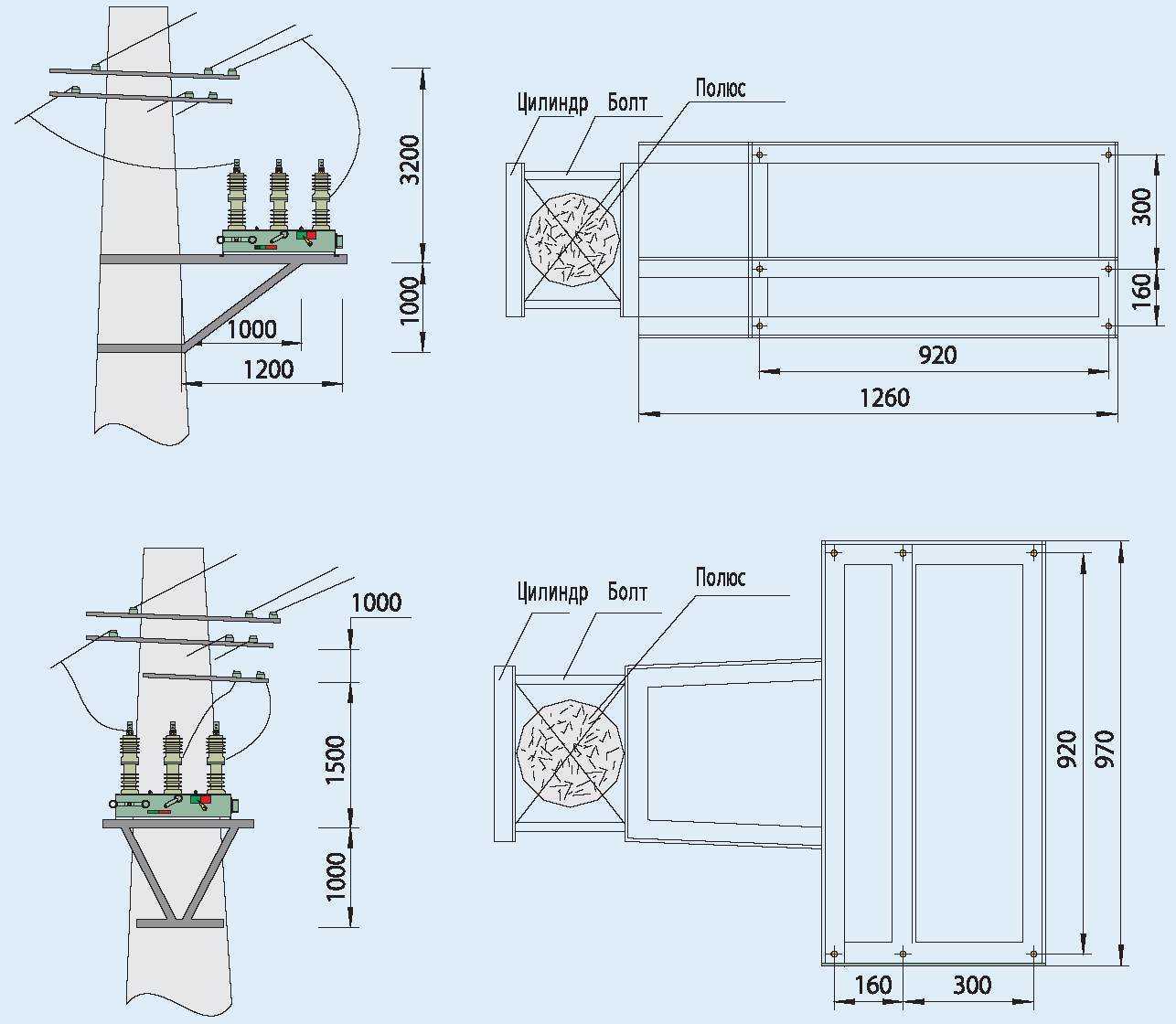

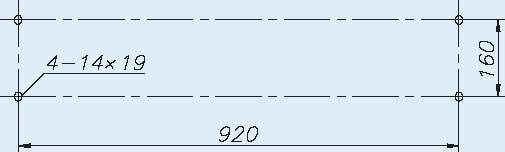

6.7 Монтажные размеры выключателя (см. рис. 6.7)

Рис. 6.7 Монтажные размеры выключателя

7. Заказ
При заказе оборудования просим Вас указать:
Модель, название, количество выключателей;
Номинальный ток, номинальный ток отключения короткого замыкания, коэффициент передачи по току трансформатора тока;
Рабочее напряжение привода;
Название и количество запасных частей;
Особые условия.
