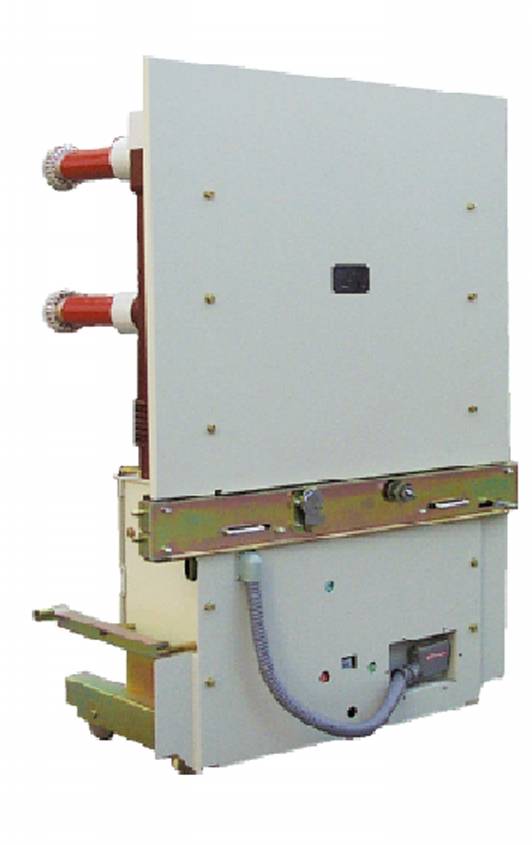

ZN85-40.5 CHINT вакуумный выключатель

Производитель: CHINT
Номинальное напряжение, кВ: 35
Номинальный ток, А: 1250, 1600

Вакуумный высоковольтный автоматический выключатель переменного тока серии ZN85-40.5(3AV3) для установки внутри помещений
1 Общее описание
Высоковольтный вакуумный выключатель для установки внутри помещения ZN85-40.5 (3AV3) , выпускаемой компанией CHINT (Китай), предназначен для работы на промышленных предприятиях, в шахтах, на электростанциях, а также на подстанциях для защиты и управления электрооборудованием трехфазных систем переменного электропитания с номинальным напряжением 35 кВ и номинальной частотой 50 Гц. Его также можно использовать для частого переключения различных типов нагрузок. Автоматический выключатель соответствует национальным стандартам GB1984 (Автоматические выключатели переменного тока для высокого напряжения) и JB3855 (Вакуумный автоматический выключатель переменного тока высокого напряжения для установки внутри помещений для номинальных напряжений от 3,6 кВ до 40,5 кВ)

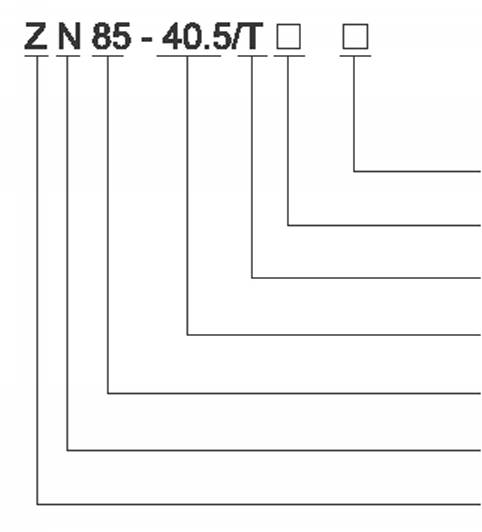

2 Обозначение типа для заказа

Номинальный ток выключения короткого замыкания
Номинальный ток
Рабочий механизм с пружиной
Номинальное напряжение
Номер конструкции
Для установки внутри помещений
Вакуумный автоматический выключатель
3 Условия эксплуатации
Температура внешнего воздуха: от -25 С до +40 С (среднесуточная температура не выше 35°С)
Относительная влажность: Среднее значение влажности за сутки не более 95%;
Среднее значение влажности за месяц не более чем 90%,
Среднее значение давления насыщенного водяного пара за сутки не более 2,2 кПа.
Среднее значение давления насыщенного водяного пара за месяц не более 1,8 кПа.
Высота над уровнем моря: 1000 метров и ниже
34 Не допускается загрязнение атмосферы пылью, дымом, едкими и/или горючими газами, парами или солевым туманом. Не допускаются сильные вибрации.
3.5 Амплитуда электромагнитных индуктивных помех от вспомогательных цепей: не более 1,6 кВ.
4 Особенности конструкции
Выключатель имеет модульную встроенную конструкцию, что позволило упростить его устройство. Дугогасительная камера расположена сверху, а блокировочное устройство и рабочий механизм - снизу. Энергозависимое устройство привода со специальной пружиной не подлежит регулировкам и обеспечивает стабильную и надежную работу.
Вакуумная дугогасительная камера трехфазной цепи расположена внутри залитого эпоксидной смолой изолирующего цилиндра, это позволило существенно повысит прочность изоляции между фазами, устранить зависимость параметров выключателя от внешней атмосферы, не допустить попадания на контакты главной цепи пыли и посторонних веществ, а также уменьшило общие габаритные размеры автоматического выключателя.

5 3 В выключателе использована дугогасительная камера WL-3585 производства компании Culter-Hammer (США) или последняя отечественная конструкция дугогасительной камеры осевого обмоточного типа, обеспечивающей сильное магнитное поле. В вакуумной дугогасительной камере использована фарфоровая изоляция и медно-хромовое покрытие контактов, что позволило получить малые габаритные размеры, высокую прочность изоляции, хорошее дугогашение, долгий срок электрической службы и великолепные способности по включению и отключению токов короткого замыкания.

Высоковольтная аппаратура
5 Основные технические параметры (смотрите Таблицу 1)
Табл 1

6 Габаритные и монтажные размеры

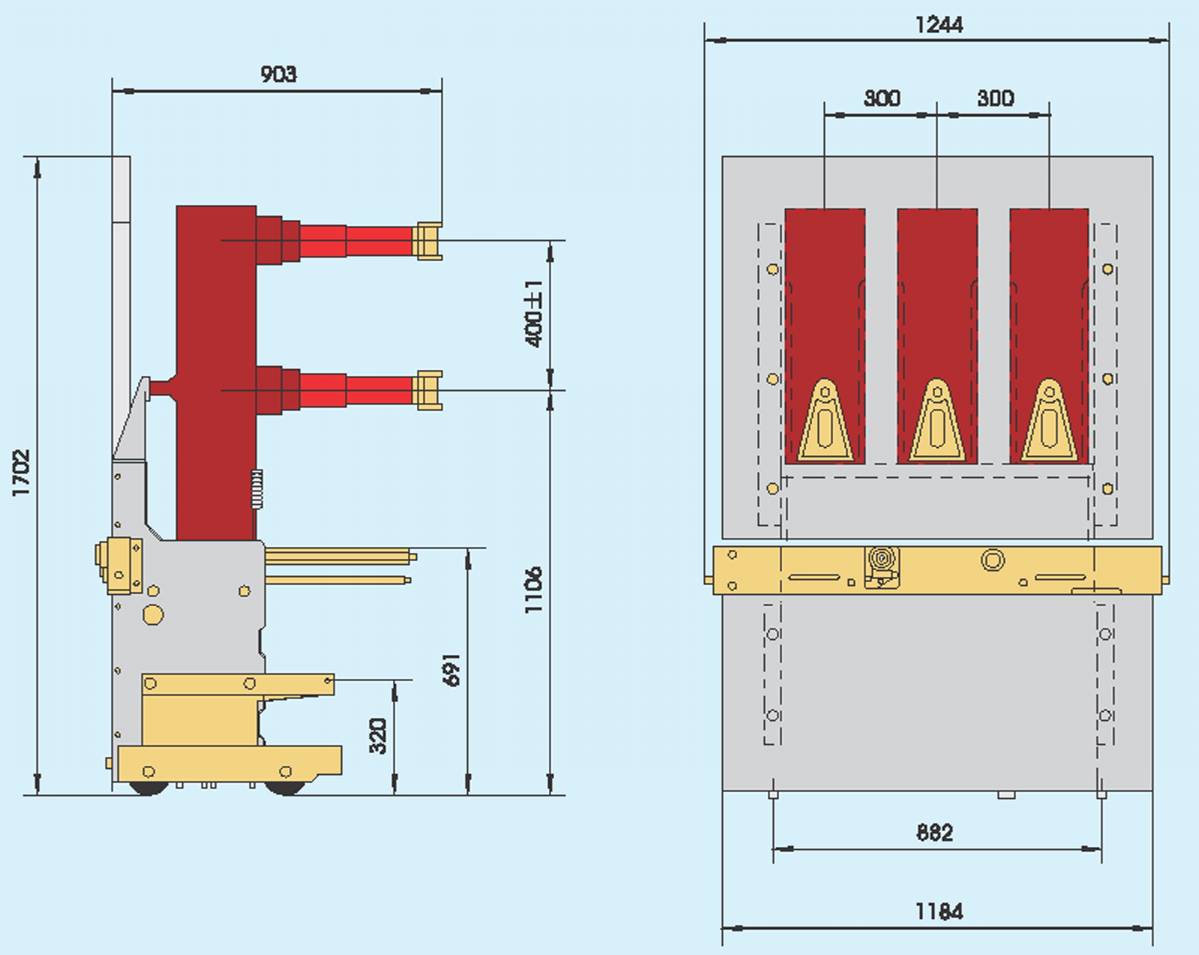

6.1 Габаритные и монтажные размеры для выключателя, согласованного с KYN61-40.5 (Z)
Рис.1

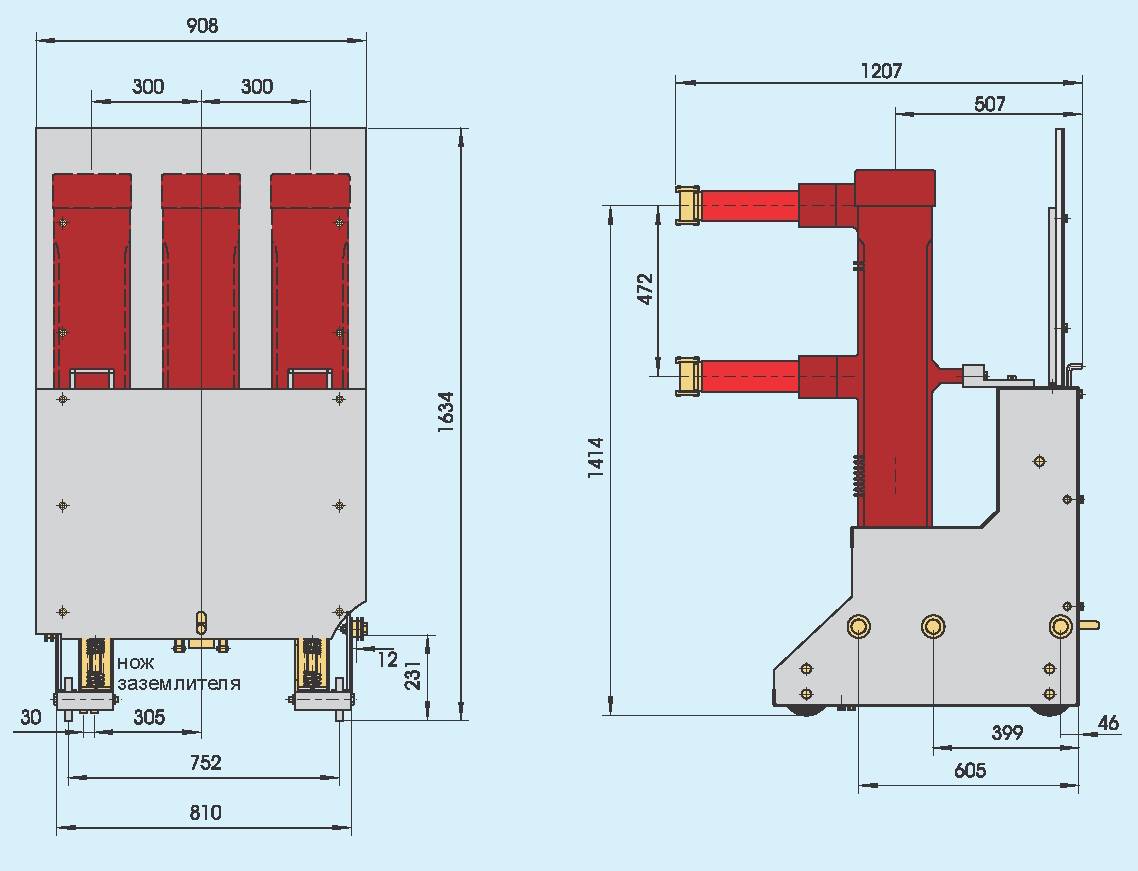

Рис.3

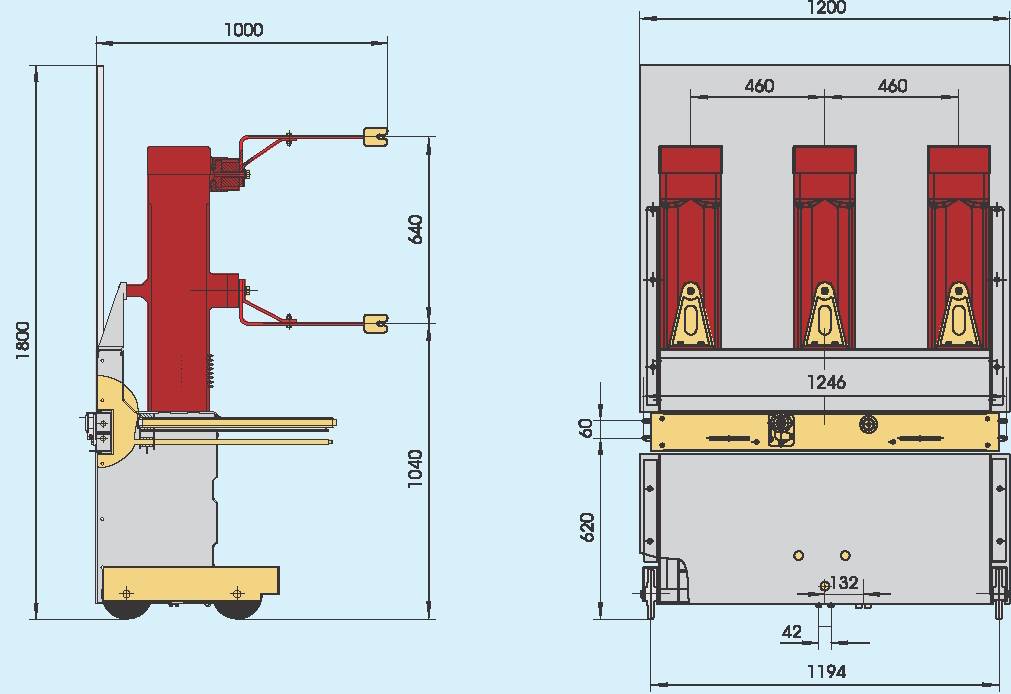

Рис.3

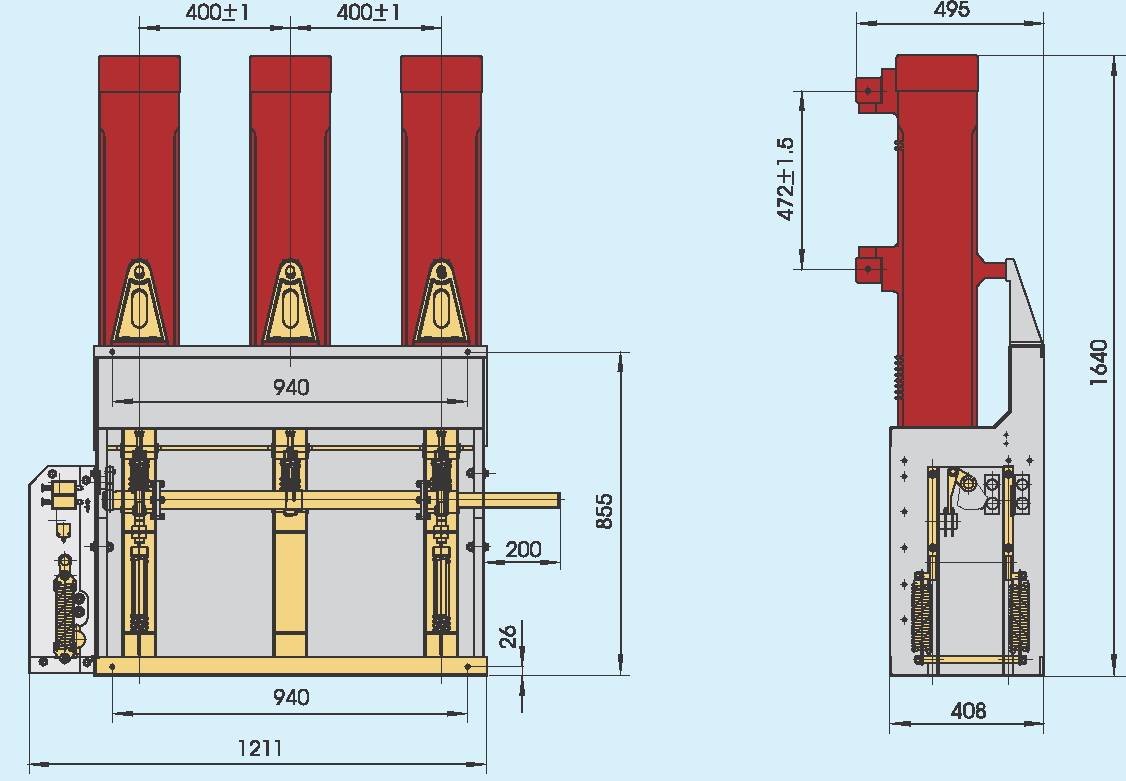

6 .3 Габаритные монтажные размеры выключателя фиксированного типа

6 .4 Габаритные монтажные размеры для привода и дугогасителя
