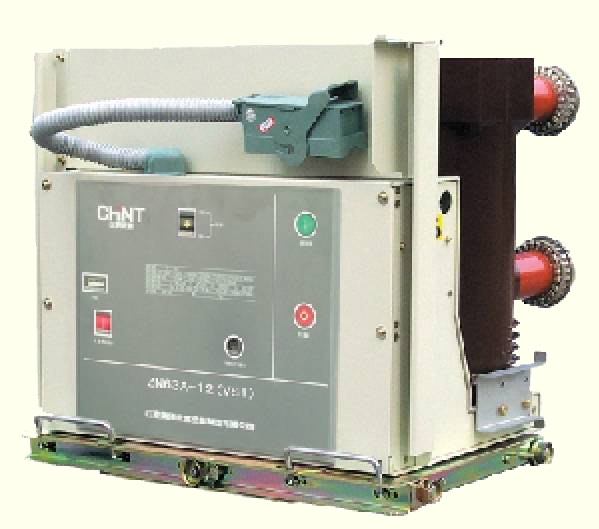

ZN63A-12 CHINT вакуумный выключатель

Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1250, 1600, 2000, 2500, 3150, 4000, 5000

Вакуумный высоковольтный автоматический выключатель переменного тока серии ZN63A-12, выпускаемой компанией CHINT (Китай), для установки внутри помещений
1 Общее описание
Высоковольтный вакуумный выключатель для установки внутри помещения ZN63A-12 (VS1) предназначен для работы в трехфазных системах переменного электропитания с номинальным напряжением 10 кВ и номинальной частотой 50 Гц для переключения различных типов нагрузок. Его можно использовать для защиты и управления электрооборудованием в промышленных предприятиях, в шахтах, на электростанциях, а также на подстанциях. Его можно использовать совместно с распределительным щитом среднего диапазона KYN28A- 12(GZS1) или со стационарным распределительным щитом XGN-o. Автоматический выключатель соответствует национальным стандартам GB1984 (Автоматические выключатели переменного тока для высокого напряжения), JB3855 (Вакуумный автоматический выключатель переменного тока высокого напряжения для установки внутри помещений для номинальных напряжений от 3,6 кВ до 40,5 кВ) и DL/T403 (Технические условия для заказа вакуумного автоматического выключателя тока высокого напряжения для установки внутри помещения на номинальное напряжение от 12 кВ до 40,5 кВ) и международному стандарту IEC (МЭК) «Автоматический выключатель переменного тока высокого напряжения»

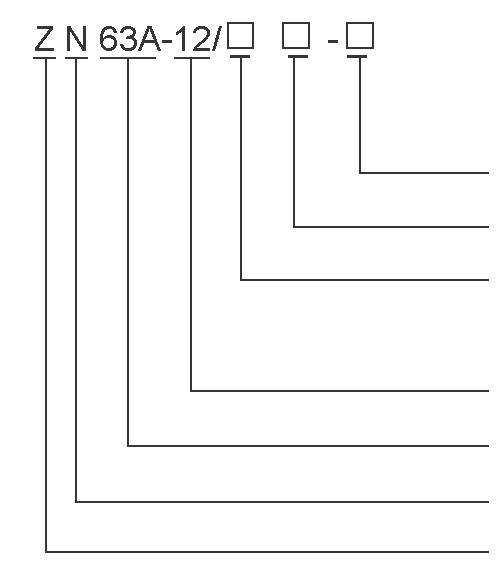

Обозначение типа для заказа

Номинальный ток выключения короткого замыкания
Номинальный ток
Код рабочего механизма
(T означает рабочий механизм с пружиной)
Номинальное напряжение Номер конструкции Для установки внутри помещений Вакуумный автоматический выключатель
Примечание: Исходный тип этого изделия - это VsI
Условия эксплуатации
Температура внешнего воздуха: от-25 °C до +40 °C
Относительная влажность: Среднее значение влажности за сутки не более 95%; Среднее значение влажности за месяц не более чем 90%,
Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа.
Высота над уровнем моря: 2000 метров и ниже

3 4 Интенсивность землетрясения: не более 8 баллов

3.5 Не допускается эксплуатация в таких местах, где выключатель может подвергаться воздействию горючего газа, где существует опасность взрыва, опасность химической коррозии и где на оборудование воздействует сильная вибрация.

Высоковольтная аппаратура

4 Основные технические параметры

4.1 Основные технические параметры автоматического выключателя приведены в Таблице 1

No	. Название Единицы Данные		Данные	Данные	Данные	Данные	Данные
1	Максимальное рабочее напряжение кВ	12	12	12	12	12	12
2	Номинальный ток A	630, 1250	630, 1250	630, 1250, 1600, 2000, 2500, 3150, 4000, 5000
3	Выдерживаемое напряжение на кВ Номинальной сетевой частоте в течение уровень 1 минуты	42	42	42	42	42	42
	Номинальное выдерживаем. кВ напряжение импульса молнии	75	75	75	75	75	75
4	Номинальный ток отключения короткого замыкания	16	20	25	31.5	40	50
5	Номинальный ток срабатывания.. короткого замыкания (пиковый) kA	40	50	63	80	100	130

6 Номинал пиковый выдерживаемый ток	40	50	63	80	100	130
7 Номинал выдерж ток короткого замыкания	16	20	25	31.5	40	50
8 Число размыканий номинального токаев срабатывания короткого замыкания	50	50	50	50	30	20
9 Номинал длительность короткого замыкания сек	4	4	4	4	4	4
10 Номинал рабочая последовательность	O-t-CO-180с-0000-180с-00-*С0-180с-00-*С0-180с-00-00-180с-С00+С0-180с-С0*
11 Механическая надежность Число срабатываний 20000		20000	20000	20000	10000	10000
12 Номинальный ток отключения одной батареи конденсаторов	630	630	630	630	630	630
13 Номинальный ток отключения взаимных батарей конденсаторов	400	400	400	400	400	400

*16kA, 20kA, 25kA, 31.5kA t=0.3c 40kA t=180c
4.2 Электродвигатель с запасом энергии
В качестве электродвигателя с запасом энергии применен электродвигатель постоянного тока с „
постоянными магнитами. Смотрите Таблицу 2. Табл 2
ZYJ55-1 -110 -220 70 85%~110% от номинального напряжения 10
4.3 Технические параметры замыкающей и размыкающей обмоток. Смотрите Таблицу 3 Табп 3

	Замыкающая обмотка	Размыкающая обмотка	Примечания
Номинальное рабочее напряжение (В)	DC-220 -110 AC~220 AC~110	-220-110 ~220 ~110	При падении рабочего напряжения на обмотке размыкания ниже 30% номинального рабочего напряжения не будет никакого размыкания
Мощность обмотки (Вт)	440	368(660)
Номинальный диапазон рабочего напряжения	~ 85%~110% от номинального напряжения - 80%~110% от номинального напряжения	~ 85%~120% от номинального напряжения -65%~120% от номинального напряжения

5 Особенности конструкции

Расположение дугогасительной камеры и рабочего механизма автоматического выключателя позволяет использовать разводку как спереди, так и сзади, что позволяет полностью интегрировать автоматические выключатели с приводным устройством и обеспечить неизменно высокий уровень качества работы автоматического выключателя.
Использование вакуумной дугогасительной камеры с фарфоровой изоляцией, медно- хромового покрытия контактов и конфигурации контактов, обеспечивающей осевое магнитное поле, позволяет добиться наилучшего режима гашения дуги.
Вакуумная дугогасительная камера расположена внутри изолирующего цилиндра, изготовленного по самой современной технологии APG, это позволило не только уменьшить общие габаритные размеры автоматического выключателя, но также исключить возможность повреждения автоматического выключателя посторонними предметами и загрязнения рабочих поверхностей.
В конструкции использованы лучшие технические решения, применяемые в аналогичных изделиях других поставщиков - изолирующий цилиндр добавлен к внутренней поверхности юбки и добавлены ребра жесткости, что позволило повысить уровень изоляции и пиковый уровень выдерживаемого тока.
В приводном устройстве используется энергия, хранящаяся в сжатой пружине. Хранящаяся энергия освобождается ручным зависимым устройством привода или силовым зависимым устройством привода. При срабатывании автоматического выключателя запасенная в пружине энергия преобразуется механическим кулачком в механическую энергии тяги, которая перемещает контакты
Усовершенствованное буферное устройство проводит размыкание без дребезга и подавляет ударную нагрузку и вибрации.
Не требуется никаких регулировок и технического обслуживания.

ZN63A 12/Т*-25 31.5
Высокая механическая надежность - до 20000 срабатываний.
6 Габаритные и монтажные размеры

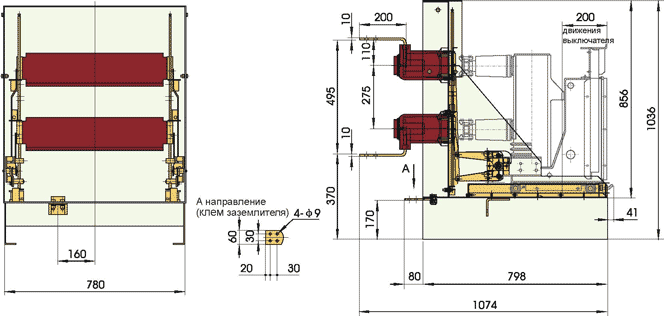

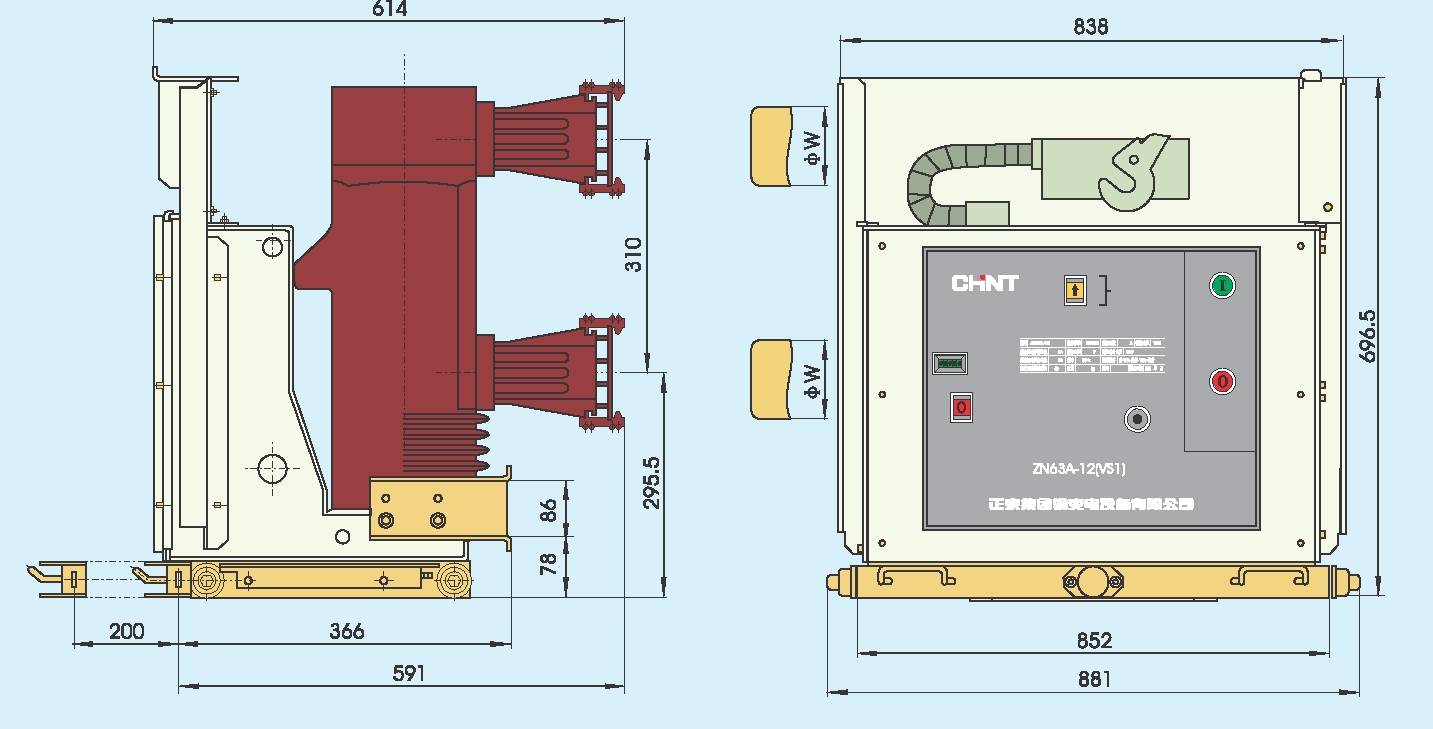

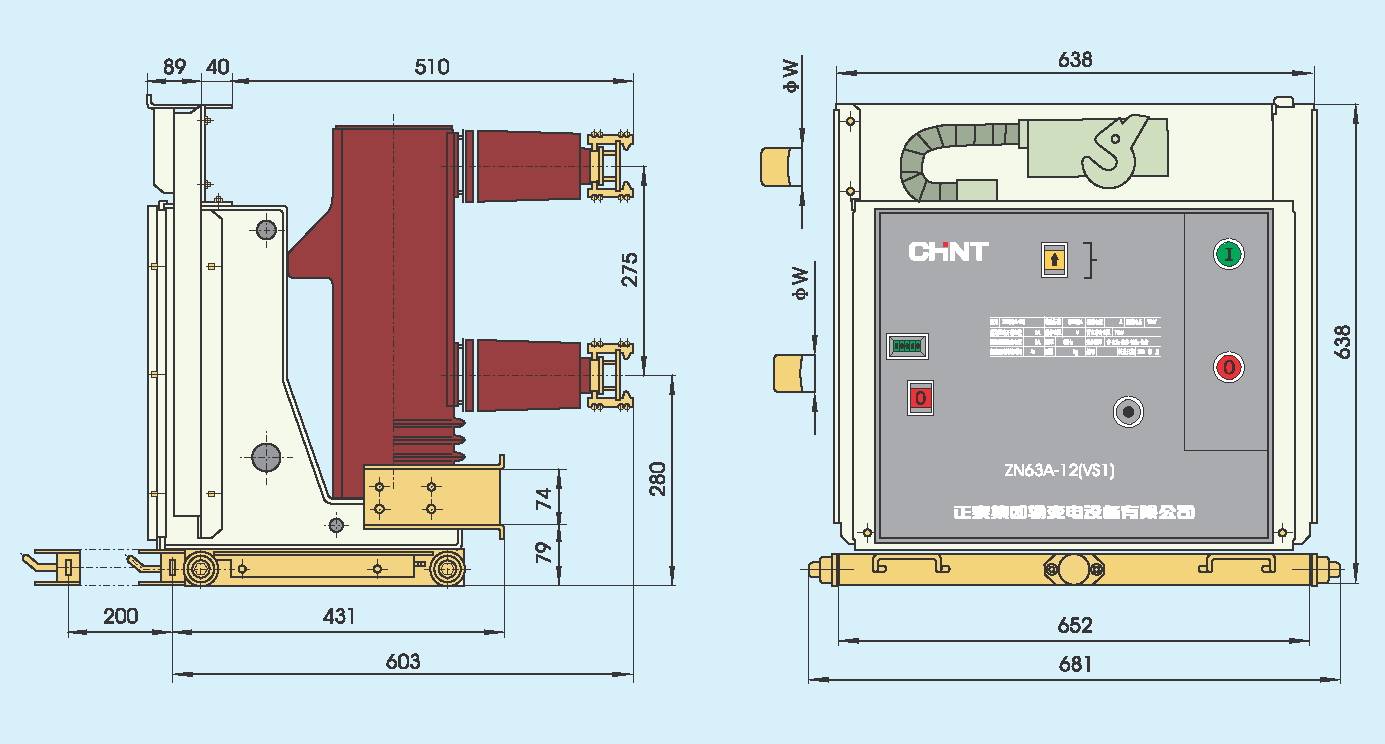

6 .1 Габаритные монтажные размеры выключателя ZN63A-12 выкатного типа

Высоковольтная
аппаратура

ZN63A-12/T *-40 (50)

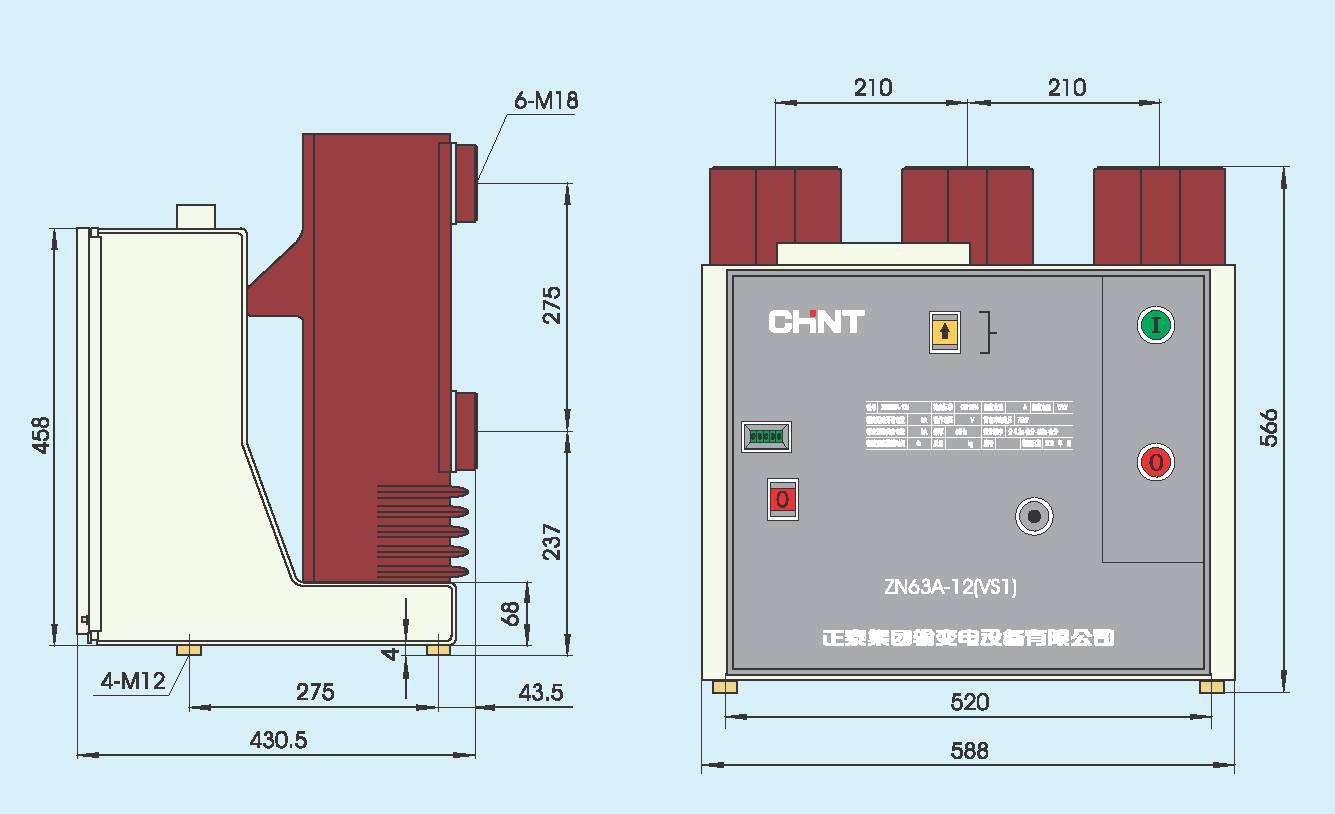

6 .2 Габаритные монтажные размеры выключателя ZN63A-12 фиксированного типа

ZN63A 12/Т*-25 (20, 31.5)

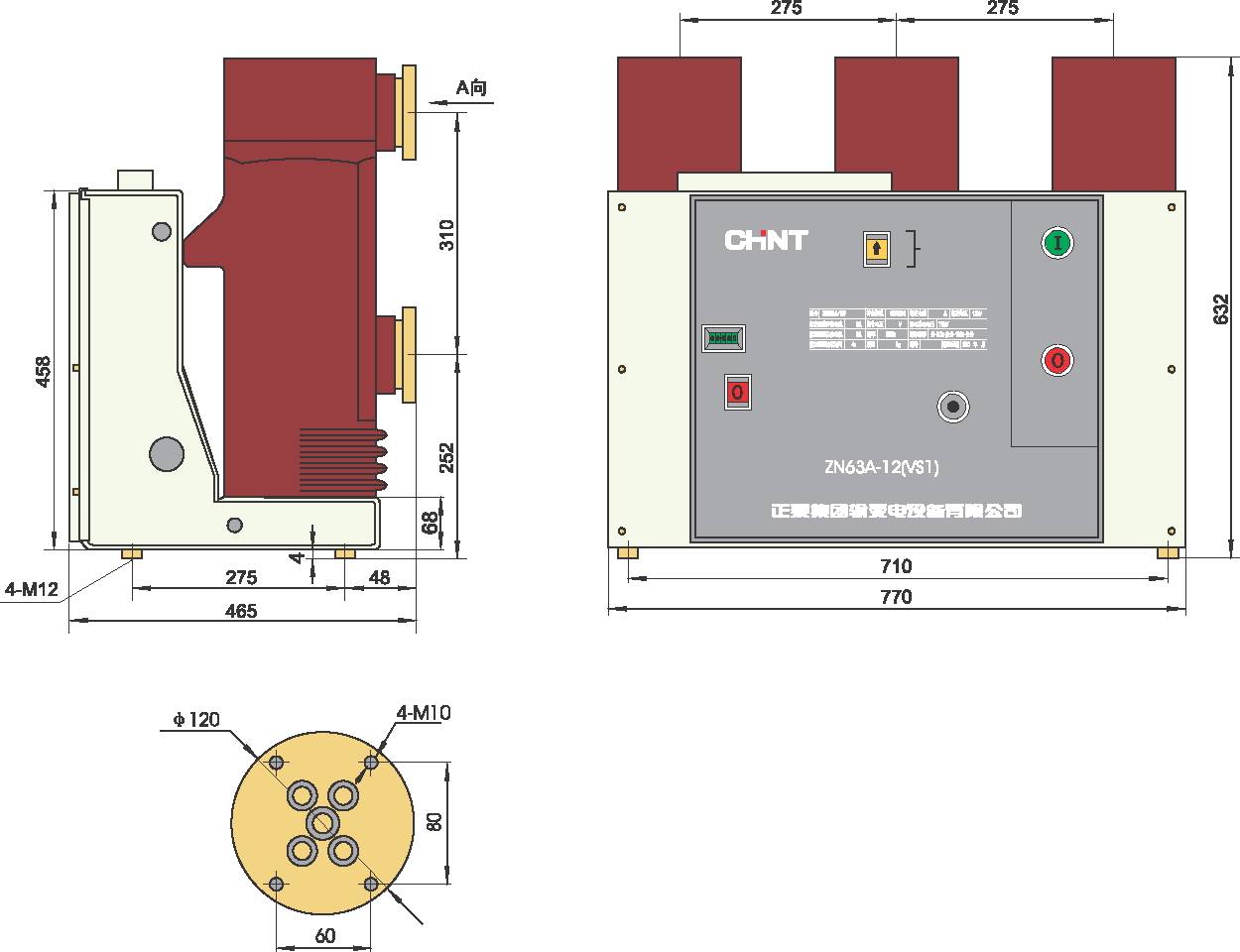

ZN63A-12/ Т*- 40 (50)

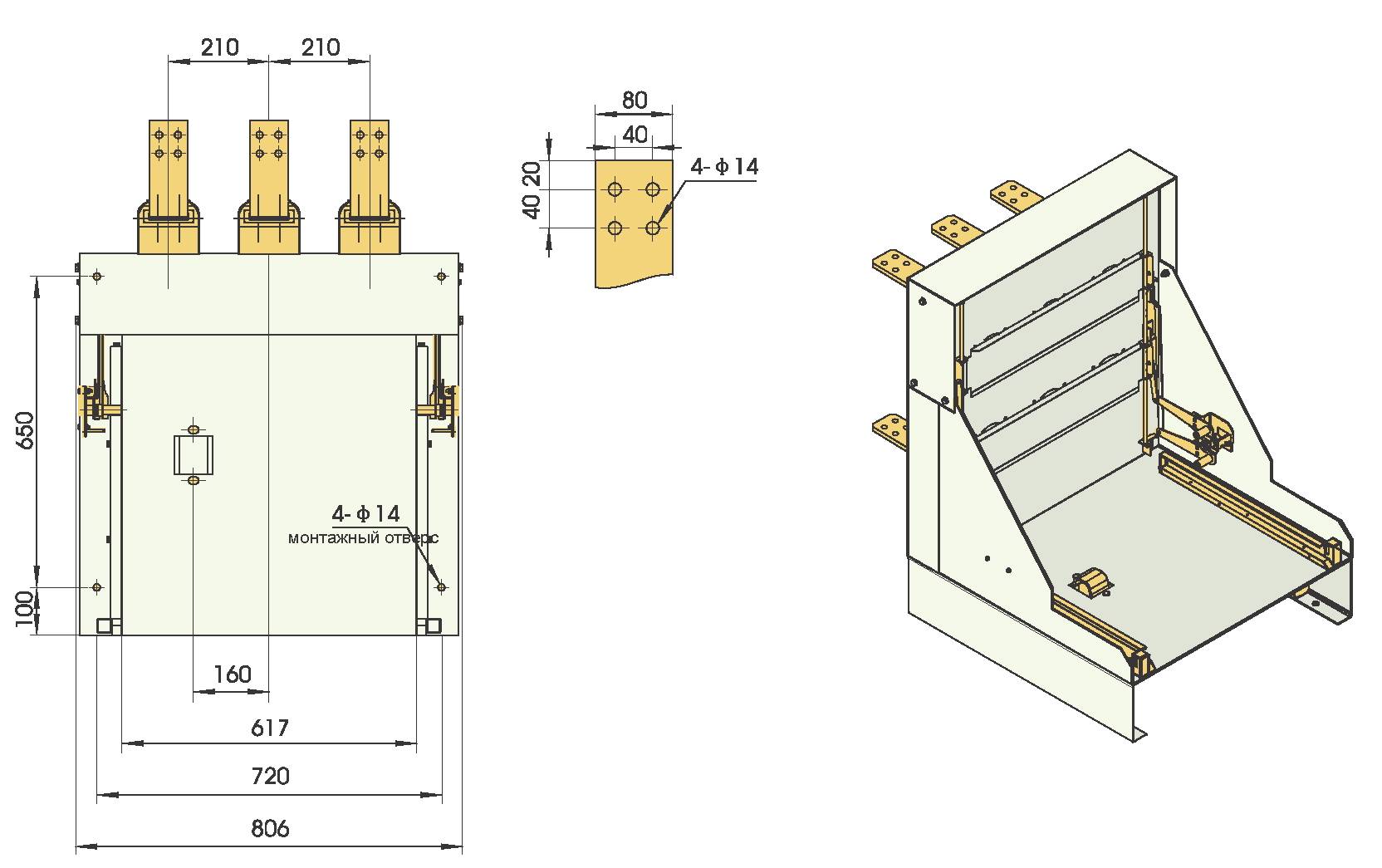

6.3 Габаритные монтажные размеры выключателя ZN63A-12 и вентиля

вид ось(без выключателя)

вид сверх внизу (без выключателя)
главный вид

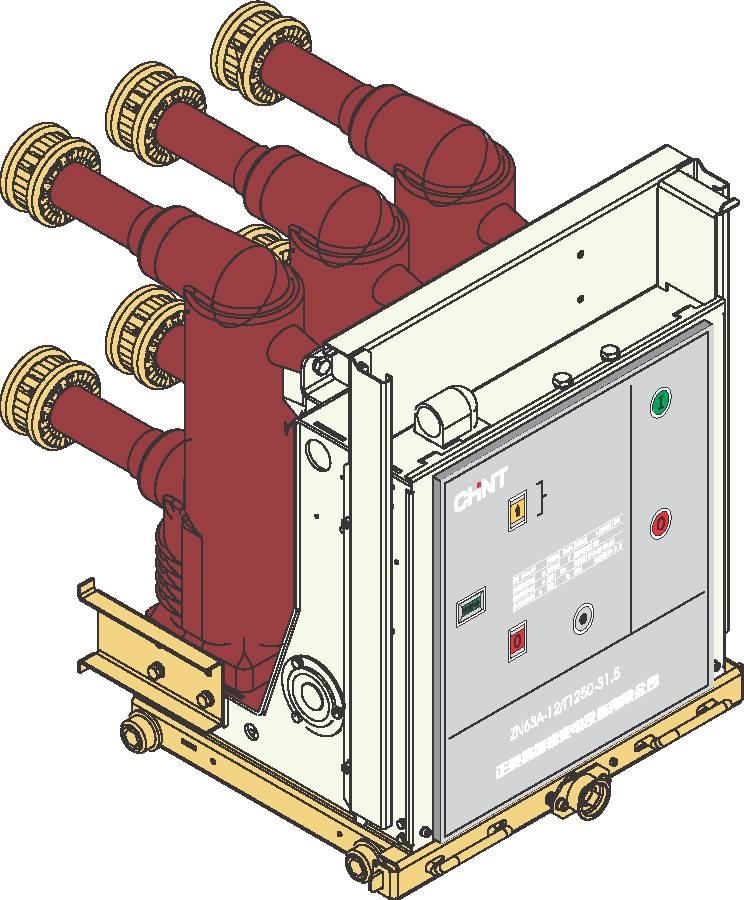

6.4 Габаритные монтажные размеры выключателя ZN63A-12 выкатного типа

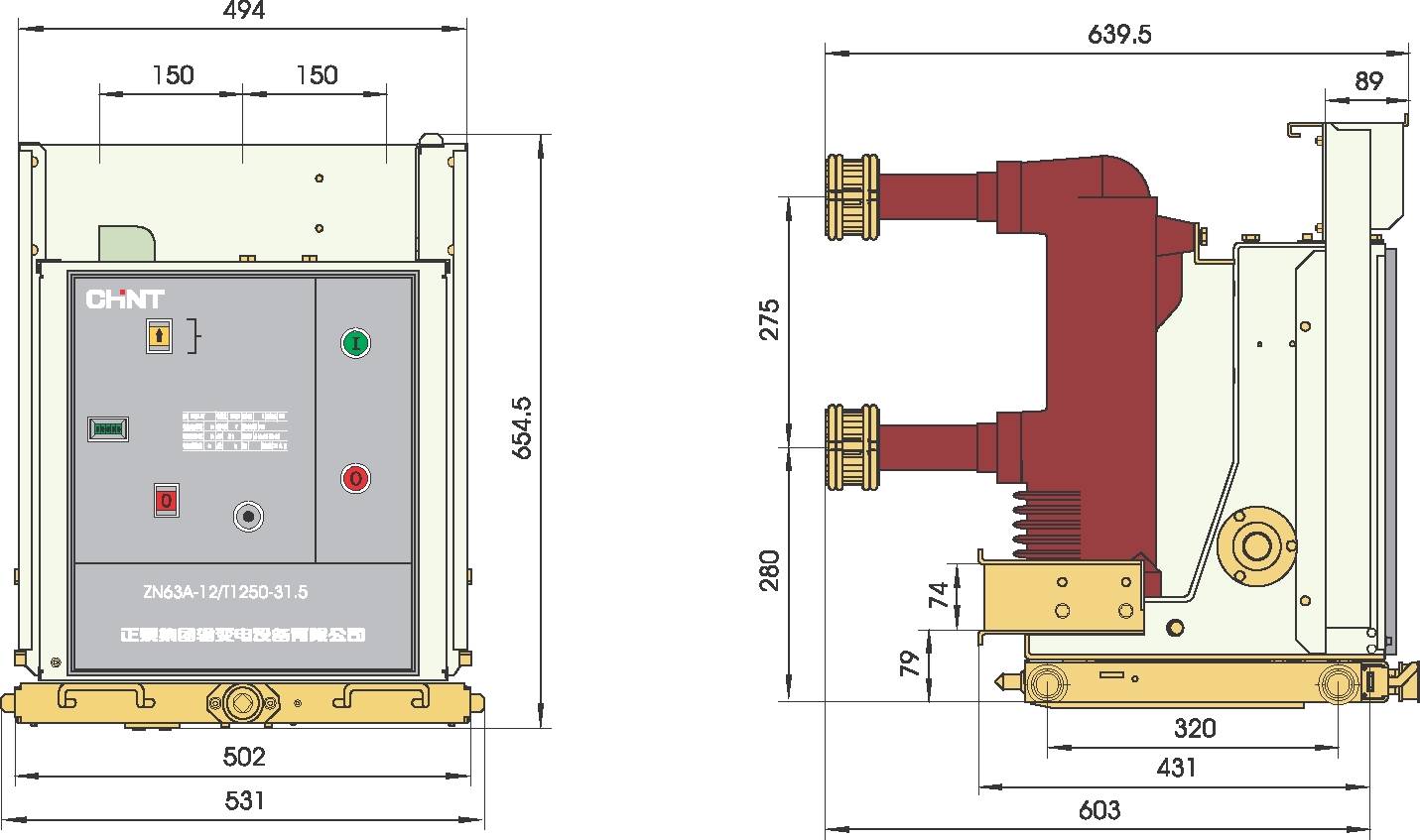

Габаритные монтажные размеры выключателя ZN63A-12/п 250-31.5 выкатного типа

ZN63A-12/T1250-31.5 (вид ось)

8 Указания по заказу
При заказе необходимо указать следующие параметры
Тип, название и количество автоматических выключателей
Номинальное напряжение, ток и ток выключения короткого замыкания для автоматического выключателя
Номинальное рабочее напряжение
Название и количество запасных деталей
8 5 Пожалуйста, укажите высоту над уровнем моря, если изделие будет использоваться на больших высотах

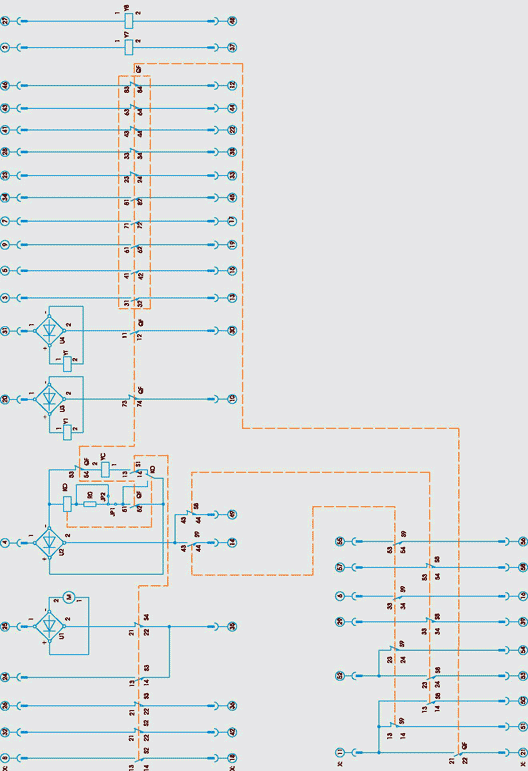

7 Внутренняя электрическая схема автоматического выключателя
8.6 При заказе необходимо указать все специальные требования, если они есть.
