ZN632*-12/T1600-31.5 CHINT вакуумный выключатель

Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 1600

Серия ZN632 *-12/T1600-31.5 - вакуумные выключатели внутренней установки для сетей переменного тока
1. Введение
Вакуумный выключатель ZN63D-12/T1600-31.5, выпускаемой компанией CHINT (Китай), используется в распределительных устройствах закрытого типа и предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц. Он может использоваться на предприятиях минералообрабатывающей промышленности, электростанциях и подстанциях, обладает высокой надежностью и длительным сроком службы. Тип установки данного выключателя - стационарный.

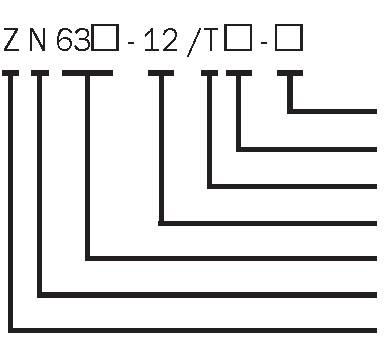

2. Обозначение модели

Номинальный ток отключения к.з. (кА)
Номинальный ток (A)
Код привода («Т» означает пружинный привод)
Номинальное напряжение (кВ)
Номер проекта Закрытого типа
Вакуумный выключатель
3. Условия эксплуатации
Температура: -5°C ~ 40°C, среднесуточная - не более 35°C;
Воздействие солнечного излучения можно не учитывать;
Высота установки над уровнем моря: не более 1000 м;
Отсутствие явных загрязнений: пыль, дым, коррозионные и воспламеняющиеся газы, пары воды или соли;
Относительная влажность:
Среднесуточная: <95%;
Среднемесячная: <90%;
Давление насыщенного пара:
Среднесуточное: не более 2.2 кПа;
Среднемесячное: не более 1.8 кПа;
Вибрация, вызванная распределительным устройством или внешним оборудованием управления, в расчет не принимается;

Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6кВ.
ZN632 П-12/Т1600-31.5

Таблица 4. Технические параметры

Особенности конструкции
Данный тип выключателя представляет собой усовершенствованную версию выключателя ZN63A-12. Привод и дугогасительная камера выключателя могут располагаться как спереди, так и сзади. Расположение дугогасительной камеры в данном выключателе было изменено с горизонтального на вертикальное. В связи с этим была изменена и конструкция рамы выключателя. В остальные элементы изменения не вносились, и они аналогичны элементам выключателя ZN63A-12.
Три основных элемента данного выключателя - это привод, токопроводящий контур и рама. Гальванический контур - того же типа, что и в выключателе ZN63A-12. Рама разделена на две части: переднюю и заднюю, которые соединяются друг с другом сваркой, что повышает жесткость конструкции. В передней части рамы находятся пружинный привод, вспомогательный переключатель, счетчик и т.д. Задняя используется для установки гальванического контура. Для плавной работы механической блокировки имеется поперечина и регулировочный рычаг.
Принцип действия привода основан на использовании энергии пружины.
Взвод пружины может осуществляться как вручную, так и электродвигателем. Привод имеет усиленную конструкцию, небольшой размер и характеризируется надежным и стабильным функционированием.
Данный выключатель обладает следующими преимуществами: длительный срок службы, простота технического обслуживания, взрывобезопасность, низкий уровень шума и т.д. Он может применяться в жестких условиях, например, при частых переключениях.

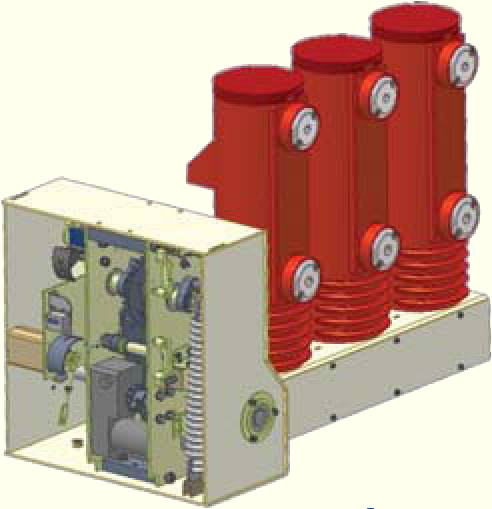

Внешний вид и размеры

SI, S2, S3, S4 - позиционный переключатель
M - двигатель
YC - включающая катушка
YT - отключающая катушка
Y1 - запирающий электромагнит
QF - вспомогательный переключатель,
связанный с выключателем
X - вторичное штепсельное гнездо
- позиционный переключатель испытаний роликового токоприемника
- позиционный переключатель рабочего состояния роликового токоприемника
КО - реле накачки

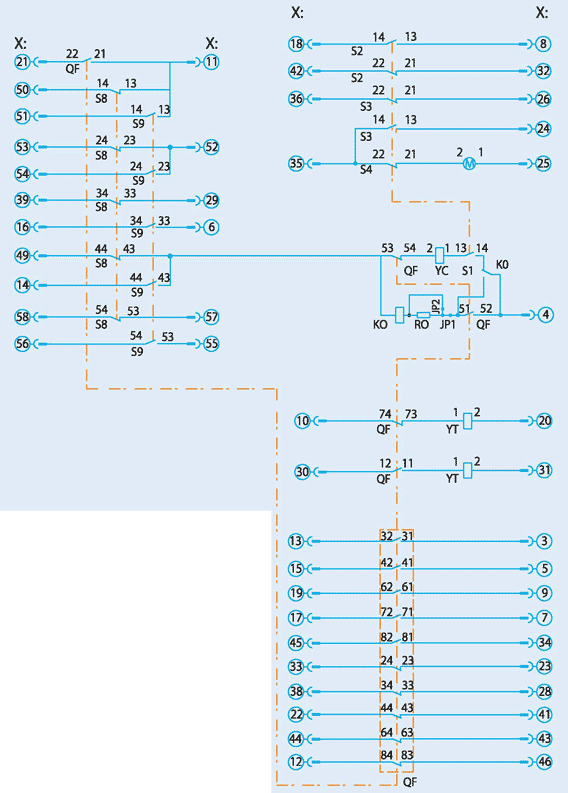

Рис. 6.1 Принципиальная электрическая схема вакуумного выключателя ZN63D-12/T1600-31.5
6.1 Принципиальная электрическая схема вакуумного выключателя ZN63D-12/T1600-31.5 (см. рис. 6.1)

7. Заказ
При заказе оборудования просим Вас указать:
Тип, название и количество выключателей;
Номинальное напряжение, ток, ток отключения к.з.;
Номинальное напряжение вторичного контура;
Название и количество запасных частей;
Особые условия.
