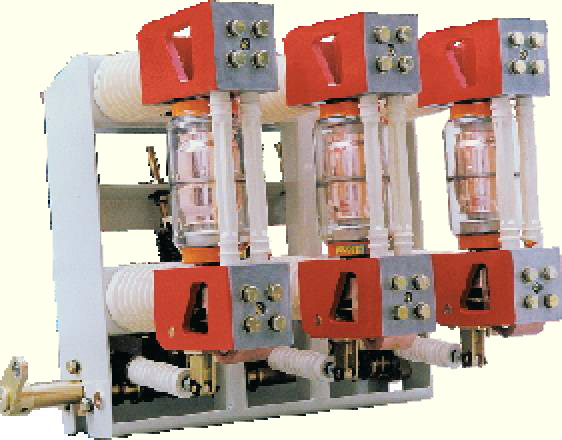

ZN28A-12 CHINT вакуумный выключатель

Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1000, 1250

Вакуумный высоковольтный автоматический выключатель переменного тока серии ZN28A-12, выпускаемой компанией CHINT (Китай), для установки внутри помещений

Высовольтный вакуумный выключатель для установки внутри помещения ZN28A-12 предназнается работы в трехфазных системах 50 Гц с номинальным напряжением 12 кВ. Он предназначен для работы в стационарных распределительных устройствах и для замены маломасляных выключателей, а также внутри съемных распредустройств. Выключатель можно ковать для защиты и управления электрооборудованием в промышленных предприятиях, в с, на электростанциях, а также на подстанциях в случаях, требующих частого переключения, выключатель соответствует стандартам GB1984 Автоматические выключатели переменного тока для высокого напряжения), JB3855 (Вакуумный автоматический выключатель переменного тока высокого напряжения для установки внутри помещений для номинальных напряжений от 3,6 кВ до 40,5 кВ) и DL/T403 (Технические условия для заказа вакуумного выключателя тока высокого напряжения для установки внутри помещения на номинальные пряжения от 12 кВ до 40,5 кВ).

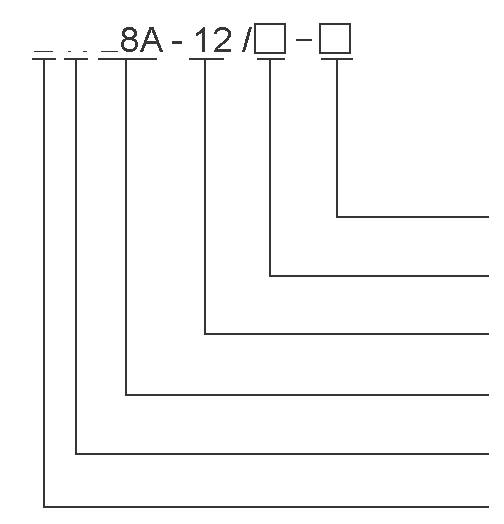

Номинальный ток выключения короткого замыкания (кА)
Номинальный ток (А)
Номинальное напряжение (кВ)
Номер конструкции
Для установки внутри помещений
Вакуумный автоматический выключатель
3 Условия эксплуатации
Температура внешнего воздуха: от -25 °C до +40 °C (хранение и перевозка допустимы при температуре до -30 °C).
Относительная влажность: Среднее значение влажности за сутки не более 95%; Среднее значение влажности за месяц не более чем 90%, 10-3 МПа.
Высота над уровнем моря: 2000 метров и ниже (2500 метров для высотного типа) 3 4 Интенсивность землетрясения: не более 8 баллов.

3.5 Не допускается эксплуатация в таких местах, где выключатель может подвергаться воздействию пожара, где существует опасность взрыва, сильное загрязнение, опасность химической коррозии и где на оборудование воздействует сильная вибрация.

Высоковольтная аппаратура
4 Основные технические параметры (смотрите Таблицу 1)
Табл1

		Единицы	Данные
No.	Название		ZN28A-12/630, 1000, 1250-20	ZN28A-12/630, 1250, 1600-25	ZN28A-12/1250, 1600, 2000-31.5
1	Максимальное рабочее напряжение	кВ	12	12	12
2	Номинальный ток	A	630, 1000, 1250	630, 1000, 1250	630, 1000, 1250
3	Номинальный ток отключения короткого замыкания	кА	20	25	31.5
4	Номинальный ток срабатывания короткого замыкания (пиковый)	кА	50	63	80
5	Номинальный пиковый выдерживаемый ток	кА	50	63	80
6	Номинальный выдерживаемый ток короткого замыкания кА		20	25	31.5
7	Номинальный длительный короткого замыкания	Сек	4	4	4
8	Число размыканий номинал тока срабатывания короткого замыкания	Раз	50	50	50
9	Номинальная рабочая последовательность			O-0.3-CO-180-CO
10	Выдерживаемый 1 минуту напряжение сетевой частоты (эффективное)	кВ	42	42	42
11	Выдерживаемое стандартное импульсное напряжение молнии	кВ	75	75	75
12	Механическая надежность	Число срабатываний	10000	10000	10000
13	Зазор между разомкнут контактами	Мм	11± 1	11± 1	11± 1
14	Ход	Мм	4± 1	4± 1	4± 1
15	Одновременность замыкания и размыкания трех фаз	Мс	<=2	<=2	<=2
16	Время дребезга при замык контактов Мс		<=2	<=2	<=2
17	Расстояние между центрами полюсов	Мм	250± 5	250± 5	250± 5
18	Средняя скорость размыкания (до касания масляного буфера)	м/с	0.7~1.3	0.7~1.3	0.9~1.3
19	Средняя скорость замыкания	М/с	0.4~0.8	0.4~0.8	0.4~0.8
20	Допустимый износ контактов	Мм	3	3	3

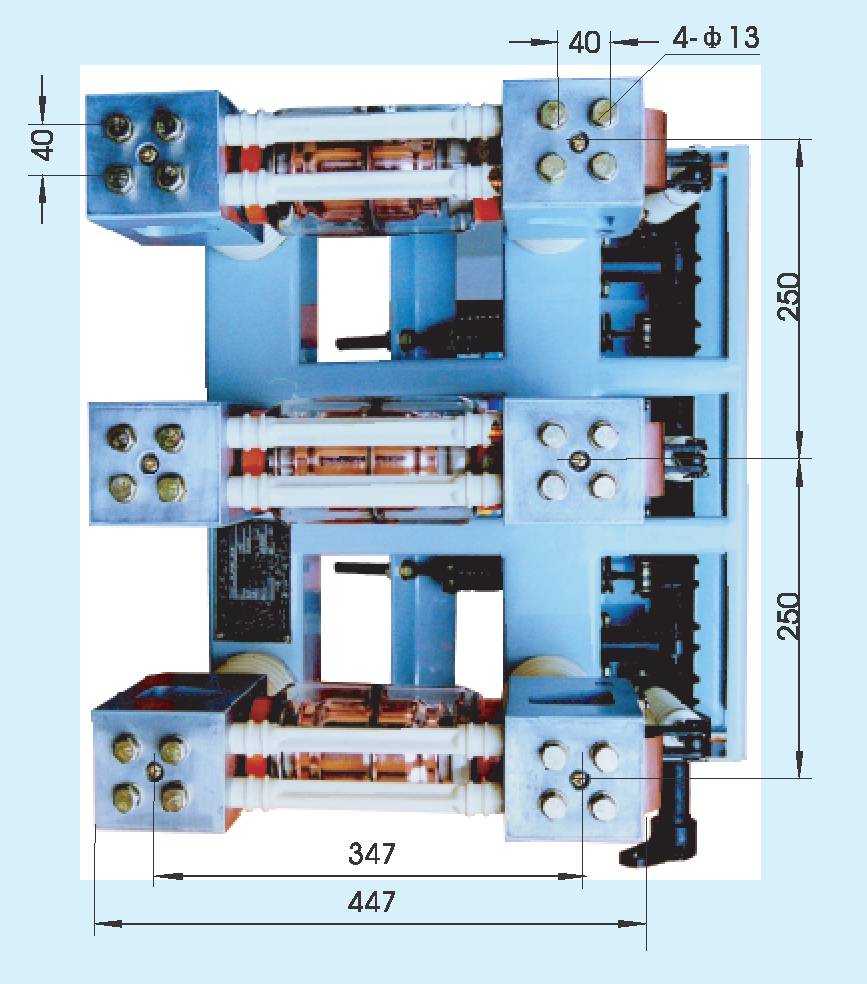

Конструкция и принцип работы Выключатель не оснащен рабочим механизмом. Поэтому при эксплуатации его надо согласовывать с соответствующим рабочим механизмом. Все детали выключателя - вакуумный разъединитель с осевым магнитным полем, главный вал, пружина размыкания, масляный буфер и т.д. - установлены внутри каркаса (смотрите Рис. 1, Рис. 2). В задней части панели имеется отверстие, предназначенное для крепления и монтажа выключателя. На передней стороне панели установлены шесть изоляторов с большими расстояниями для токов утечки, на верхних изоляторах крепятся опорные скобы для подвижных контактов, а на нижних изоляторах - опорные скобы для неподвижных контактов. Передняя часть опорных скоб для подвижных и неподвижных контактов одновременно является входными и выходными клеммами (смотрите Рис. 3). Между опорными скобами для подвижного и неподвижного контактов установлены вакуумные разъединители, главный вал которых подсоединен к подвижному электроду разъединителя с помощью изоляционного толкающего стержня и согнутого рычага. Изолирующий стержень с большим расстоянием утечки соединяет вместе опорные скобы подвижных и неподвижных контактов и придает всей конструкции общую жесткость.
Принцип работы
Вакуумный автоматический выключатель оснащен вакуумным разъединителем с осевым магнитным полем со средним уплотнением. При замыкании подвижных и неподвижных контактов под действием усилия механизма привода в пространстве между подвижным и неподвижным контактами возникает вакуумная дуга, которая гаснет при нулевом токе.
Благодаря специальной конфигурации контактов во время горения дуги в пространстве между контактами возникает осевое магнитное поле, которое равномерно распределяет дугу по поверхности контакта, обеспечивает низкое напряжение дуги и обеспечивает вакуумному выключателю восстановления диэлектрической прочности после гашения дуги. За счет всего этого дуга обладает малой энергией и малой скоростью электрического поля, что повышает размыкающую способность выключателя и увеличивает его электрический срок службы.

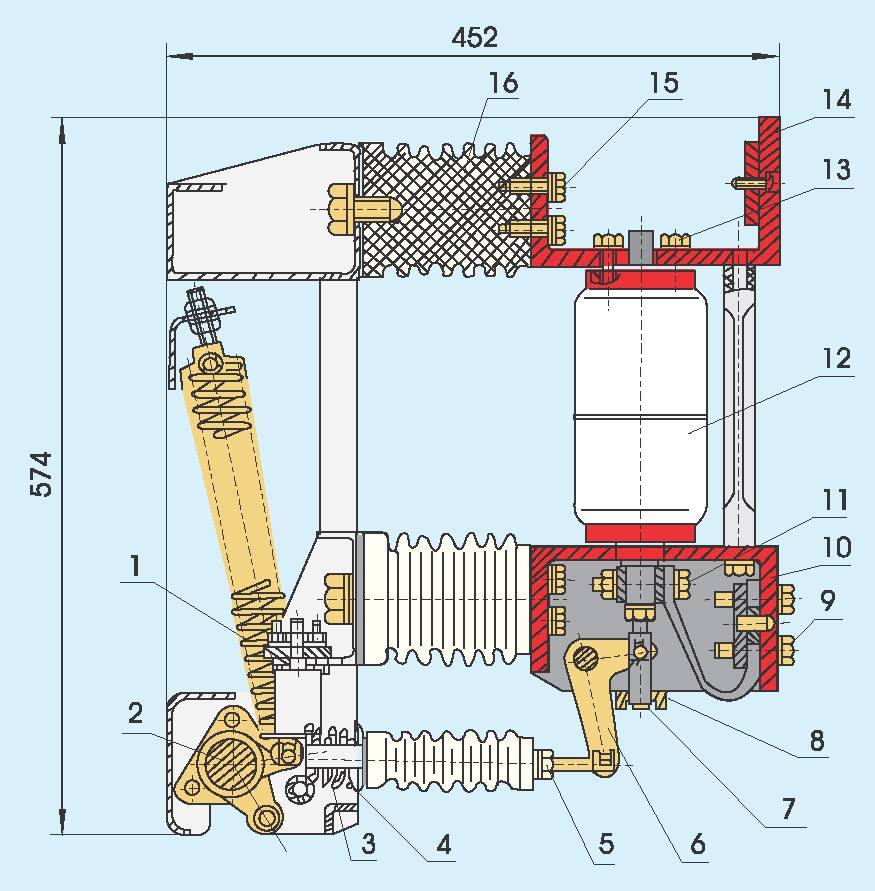

Габаритные размеры выключателя

Винт регулировки зазора
Главный вал
Пружина прижатия контактов
Основание пружины
Болт регулировки хода
Согнутый рычаг
Направляющий стержень
Направляющая пластина
Болт
Опорная скоба для подвижного контакта
Крепежный болт для проводящего зажима
Вакуумный разъединитель
Крепежный болт для вакуумного разъединителя
Опорная скоба для неподвижного контакта
Крепежный болт для изолятора
Изолятор

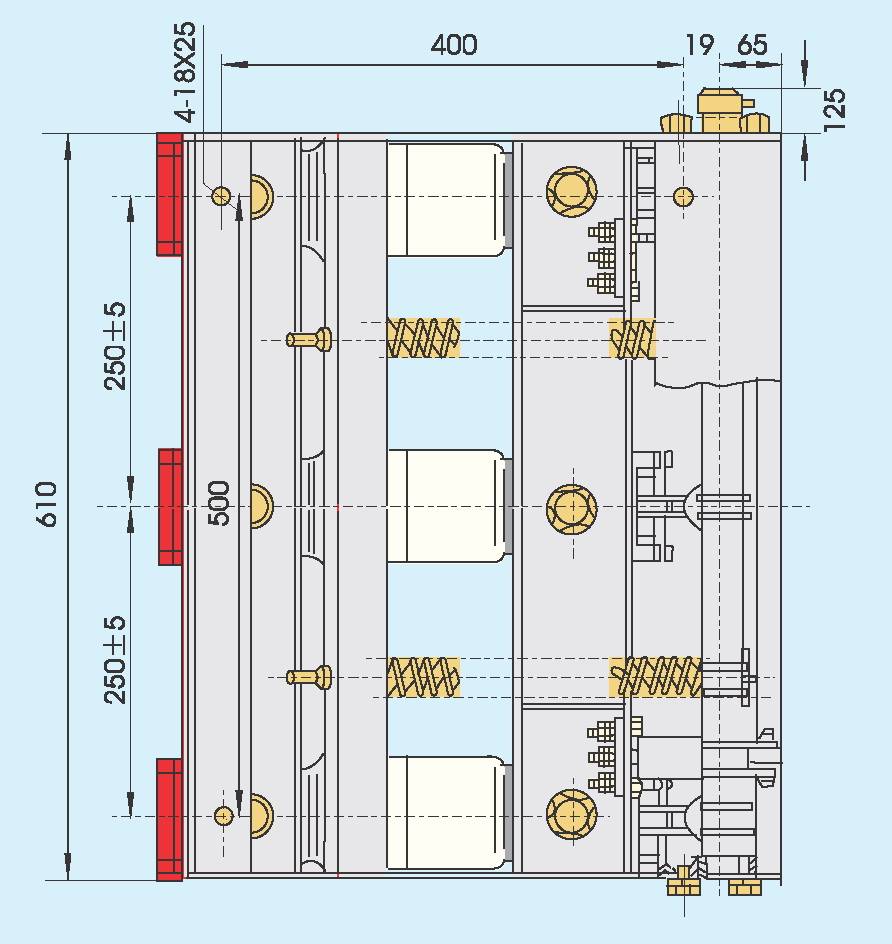

Габаритные и монтажные размеры Рис. 2


6 Указания по заказу
При заказе необходимо указать следующие параметры:
Тип, параметры и количество выключателей
Название и количество запасных деталей
Название и тип соответствующего рабочего механизма
Все специальные требования, если они есть.
