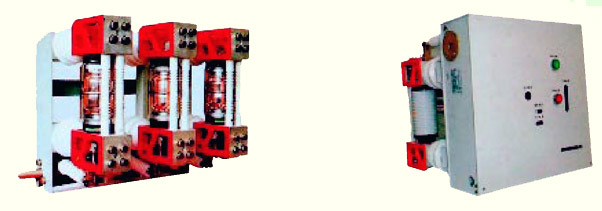

ZN28-12 IECO вакуумный выключатель

ZN28-12 - вакуумный выключатель IECO
Серийный вакуумный выключатель внутренней установки ZN28-12, производства IECO Group, Китай, для сетей переменного тока. Выключатель может быть оснащен CD17, CD10A типами электромагнитного привода или CT17, CT19 типами пружинно-двигательного привода.

Технические параметры выключателя ZN28-12

№	Обозначение		Единица	Данные
				20кА	25кА	31,5кА	40 кА
1	Номинальное напряжение		кВ	10
2	Номинальный		A	630,1000	1250,1600	1250,1000	1600,1250
				1250		2000,2500	3150
3	Номинальный ток отключения короткого замыкания		кА	20	25	31.5	40
4	Пиковый выдерживаемый ток		кА	50	63	80	100
5	ток электродинамической стойкости		кА	50	63	80	100
6	ток термической стойкости 4с		кА	20	25	31.5	40
7	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты	кВ	48
		Импульсное выдерживаемое напряжение		48
8	Номинальная последовательность операций			Откл.-0.3s-Вкл./Откл.-180s-Вкл./Откл.
9	Механическая износостойкость		Циклов	10000
10	Ресурс отключений номинального тока кз		Циклов	30			20
11	Номинальное напряжение включения (DC) привода выключателя		V	110 220		220
12	Номинальный ток включения (DC) привода выключателя		A	71			128
13	Номинальное напряжение отключения (DC) привода выключателя		V	3.0, 1.5
14	Номинальное напряжение оперативного тока привода выключателя		В	110, 220
15	Расстояние между контактами		мм	11 + 1
16	Ход подвижного контакта		мм	4 + 1
17	Время разновременности отключения контактов		миллисекунда	<2
18	Время разновременности включения контактов		миллисекунда	<2
19	Средний тормоз отверстия (6-миллиметровая высота)		м\с	1.2 +- 0.3
20	Среднее быстродействие отверстия		м\с	0.6 +- 0.2
22	Время включения		s	<0.02
23	Сопротивление силовой схемы каждой фазы		мкОм	<40			<0.02
24	Разрешенная толщина изнашивания подвижного и неподвижного контактов		мм	3
25	Буферизация масляным буфером		мм	10
