ZN28-12 CHINT вакуумный выключатель
Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А:
630, 1250, 1600, 2000

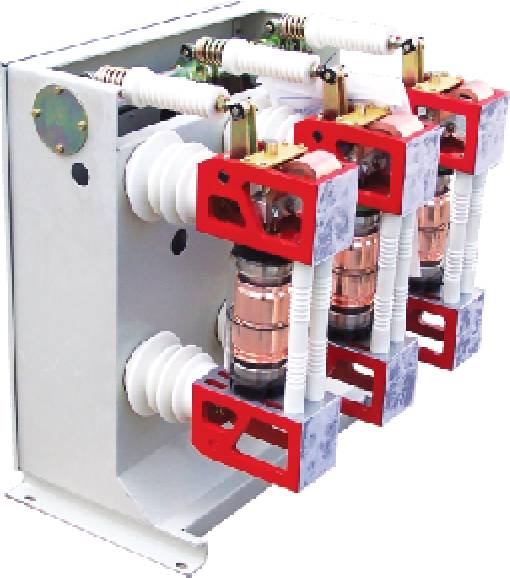

Вакуумный высоковольтный автоматический выключатель переменного тока серии ZN28-12, выпускаемой компанией CHINT (Китай), для установки внутри помещений
Общее описание
Высоковольтный вакуумный выключатель для установки внутри помещения ZN28-12 предназначен для работы в трехфазных системах 50 Гц с номинальным напряжением 12 кВ. Он предназначен для распределительных устройств с металлической обшивкой для защиты и управления электрооборудованием в промышленных предприятиях, в шахтах, на электростанциях, а также на подстанциях в случаях, требующих частого переключения.

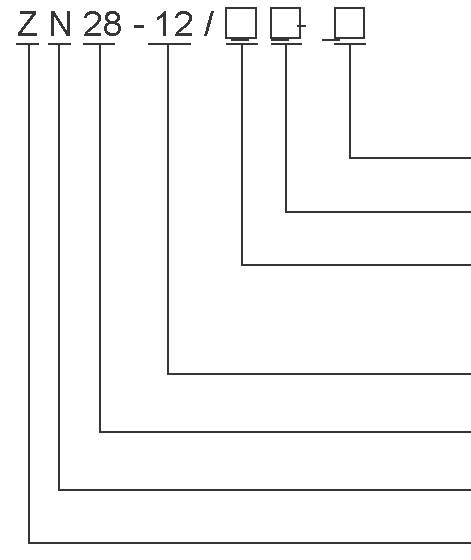

Номинальный ток выключения короткого замыкания (кА) Номинальный ток (А) Код рабочего механизма:
Е: пружинный механизм; D: электромагнитный механизм
Номинальное напряжение (кВ) Номер конструкции. Для установки внутри помещений Вакуумный автоматический выключатель 3 Условия эксплуатации
Температура внешнего воздуха: от -25 °C до +40 °C (хранение и перевозка допустимы при температуре до -30 °C).
Высота над уровнем моря: 2000 метров и ниже
Относительная влажность: Среднее значение влажности за сутки не более 95%; давление насыщенного пара: среднее значение за сутки не более 2,2 кПа; среднее значение за месяц не более 1,8 кПа.
Интенсивность землетрясения: не более 8 баллов
Не допускается эксплуатация в таких местах, где выключатель может подвергаться воздействию пожара, где существует опасность взрыва, сильное загрязнение, опасность химической коррозии и где на оборудование воздействует сильная вибрация.
Условия рабочего напряжения питания
Если в выключателе установлен электромагнитный рабочий механизм CD17 или пружинный механизм СТ19, то условия поставки, питания и подключения смотрите в руководстве на механизм.
4 Основные технические параметры (смотрите Таблицу 1)
Табл.1
No. |
Наименование |
Единицы |
Данные |
|
1 |
Максимальное рабочее напряжение |
кВ |
12 |
|
2 |
Номинальный ток |
А |
630, 1000, 1250, 1600, 2000 |
|
3 |
Номинал ток отключения короткого замыкания |
20, 25, 31.5 | |
|
4 |
Номинальный ток срабатывания короткого замыкания (пиковый) кА |
50, 63, 80 | |
|
5 |
Номинал пиковый выдерживаемый ток |
кА |
50, 63, 80 |
|
6 |
Номинальный выдерживаемый ток короткого замыкания |
кА |
20, 25, 31.5 |
|
7 |
Номинал длительность короткого замыкания |
С |
4 |
|
8 |
Число размыканий номинал тока срабатывания короткого замыкания |
Раз |
30 |
|
9 |
Номинал рабочая последовательность |
|
0-0.3с-С0-180с-С0 |
|
10 |
Выдерживаемый 1 минуту напряжение сетевой частоты (эффективное) |
кВ |
42 |
|
11 |
Выдерживаемое импульсное напряжения молнии |
кВ |
75 |
|
12 |
Механическая надежность |
Число срабатывания. |
10000 |
|
13 |
Номинальное рабочее напряжение |
В |
-110/—110; -220/~220 |
|
14 |
Расстояние между центрами полюсов |
мм |
210 +/-2.5, 230 +/-2.5 (1600А) 250+/-2,5 (2000 А) |
Рис. 1
5 Габаритные и монтажные размеры

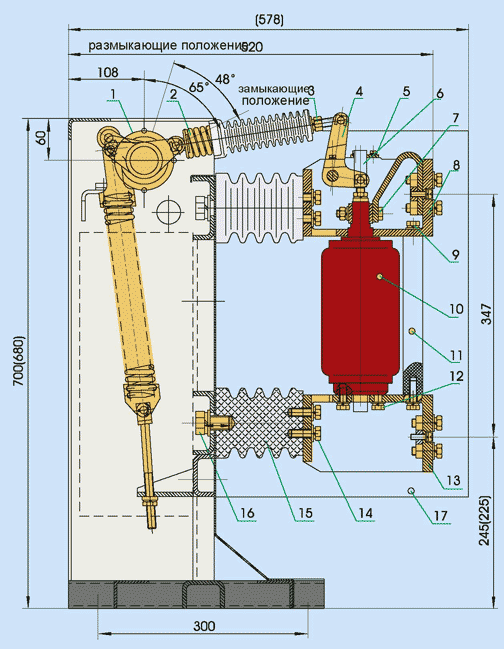

Габаритные и монтажные размеры изделия
Главный вал
Пружина контакта
Болт регулировки хода контакта
Согнутый рычаг
Направляющая пластина
Направляющий стержень
Крепежный болт проводящего зажима
Подвижная скоба
Болт
Вакуумный разъединитель
Опорный изолирующий рычаг
Крепежный болт для вакуумного разъединителя
Неподвижная скоба
Болт
Изолятор
Крепежный болт для изолятора
Изоляционная перегородка
Примечание: Рабочий механизм в пунктирной рамке; изоляционная перегородка (деталь N17) не нужна, если расстояние между центрами полюсов составляет 230 или 250 мм (размеры в скобках - это габаритные размеры для расстояния между центрами 210 мм).
Примечание: Рабочий механизм в пунктирной рамке Где
A=210 мм, В=546 мм, С=695, D=560, Е=590 A=230 мм, В=586 мм, С=715, D=600, Е=63 A=250 мм, В=626 мм, С=715, D=640, Е=670

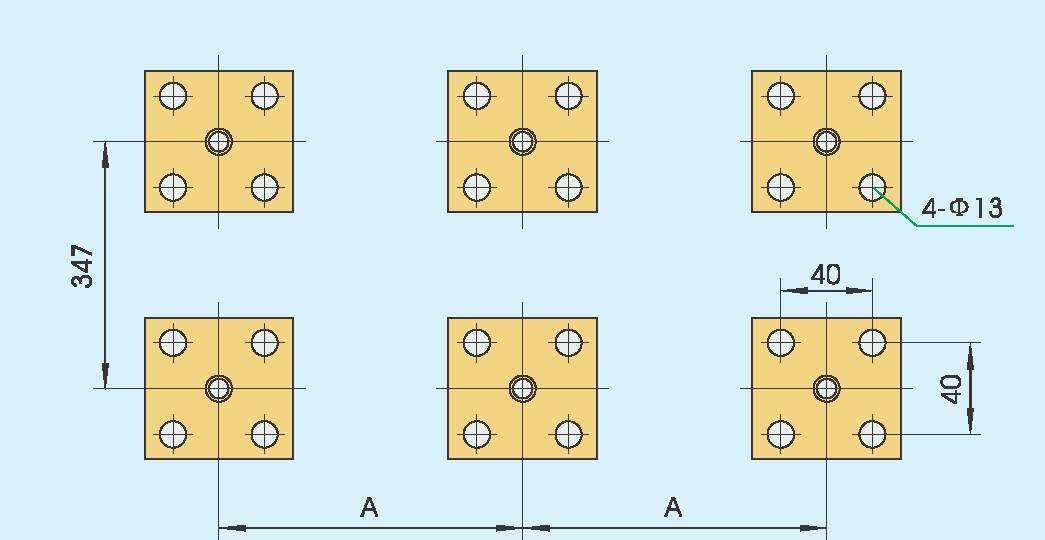

Размеры и положение выходных клемм
Рис. 4
А соответствует расстоянию между центрами полюсов (фаз)

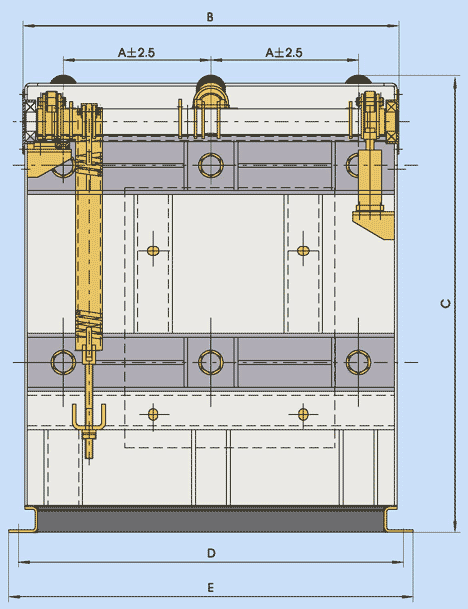

Габаритные и монтажные размеры изделия Рис. 3
Где
A=210 мм, D=560 A=230 мм, D=600 A=250 мм, D=640
A=210 мм, A=230 мм, A=250 мм
Высоковольтная аппаратура
Рис. 6

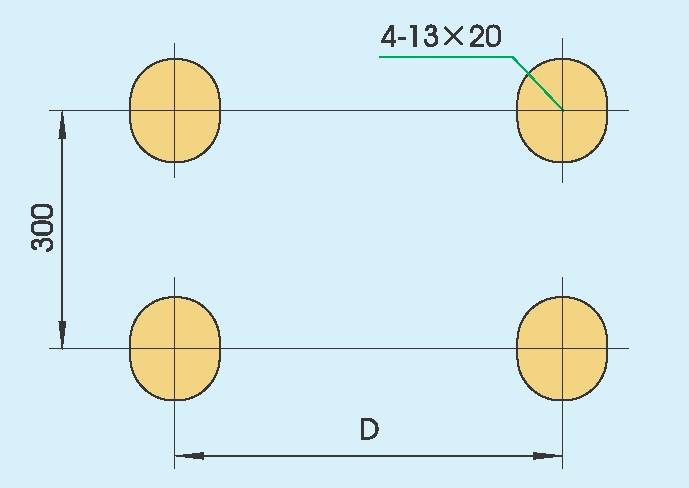

5 Габаритные и монтажные размеры

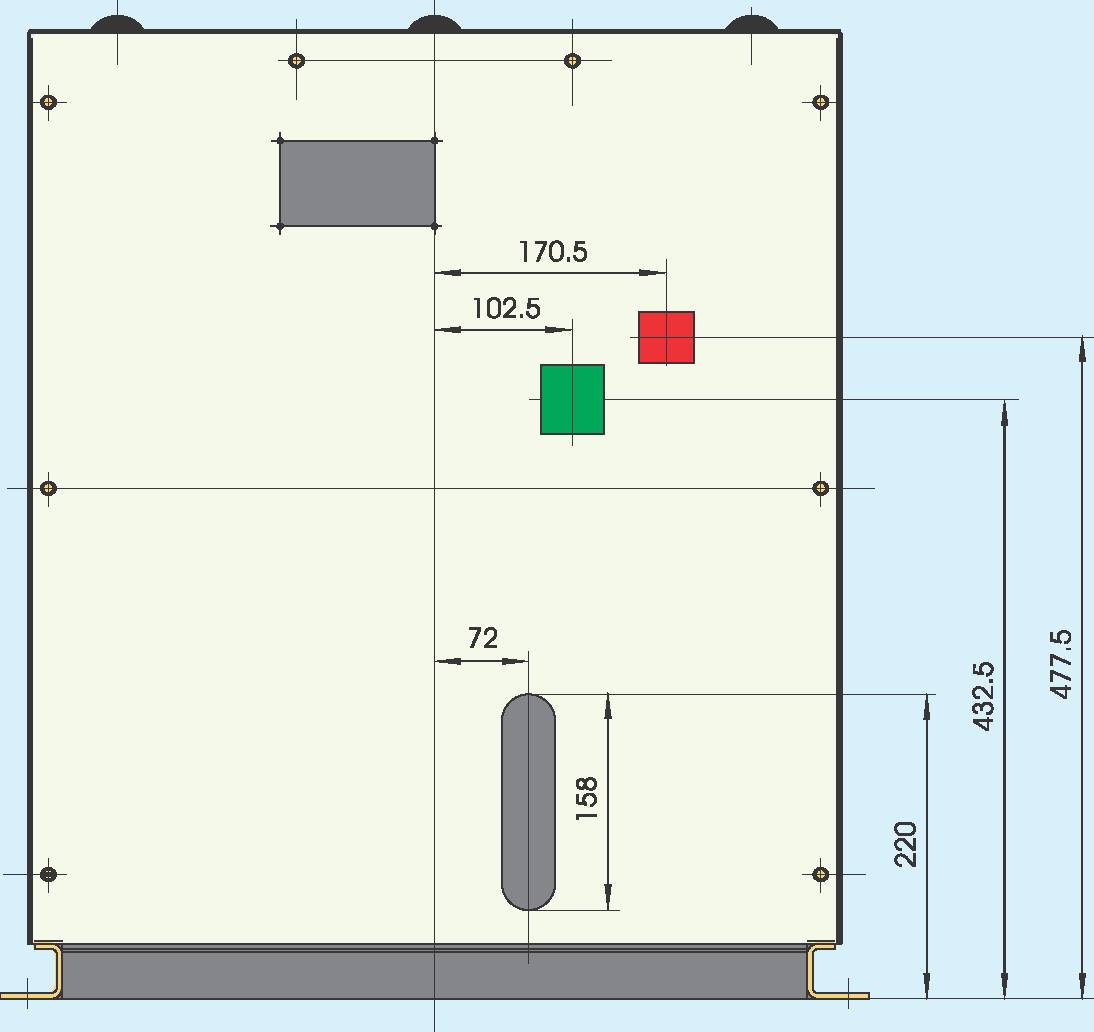

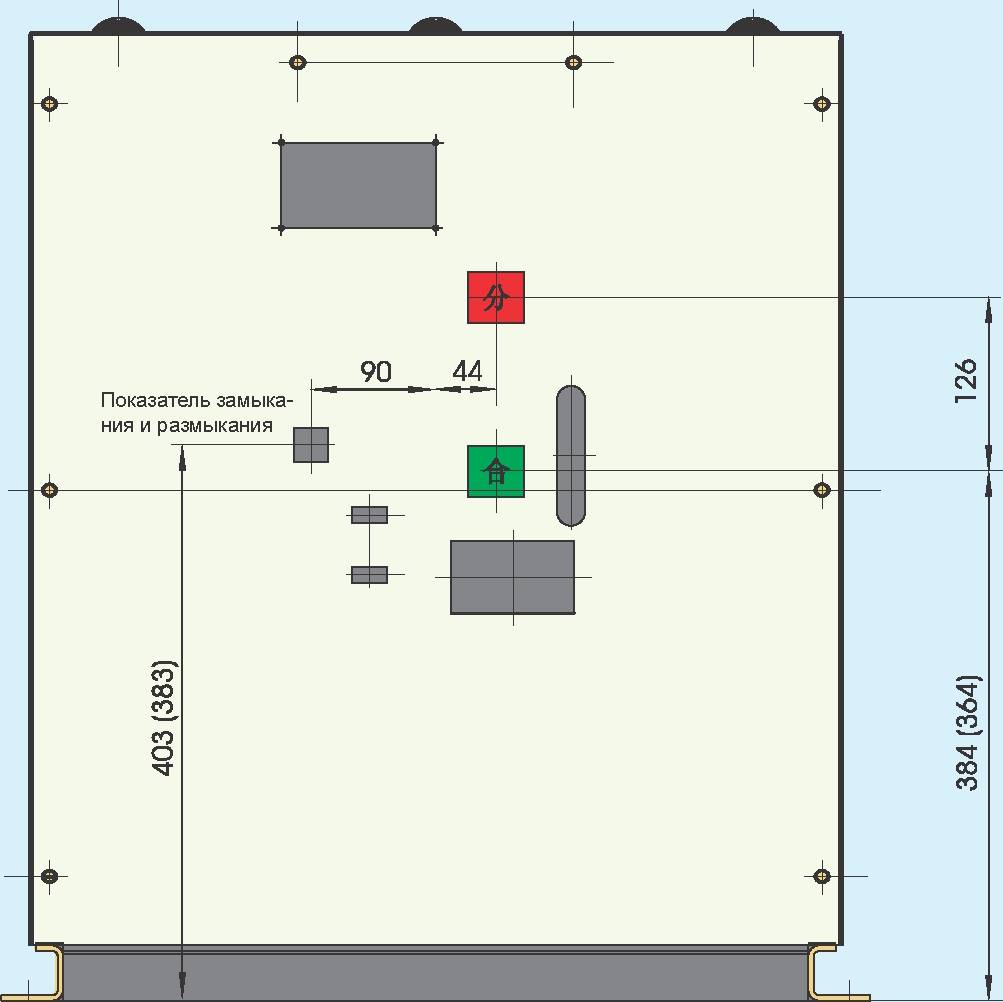

Размеры и положение отверстий на лицевой панели Рис. 5
Примечание: Размеры в скобках - это габаритные размеры для расстояния между центрами 210 мм.
Размеры и положение отверстий на лицевой панели
Примечание: Размеры в скобках - это габаритные размеры для расстояния между центрами 210 мм.

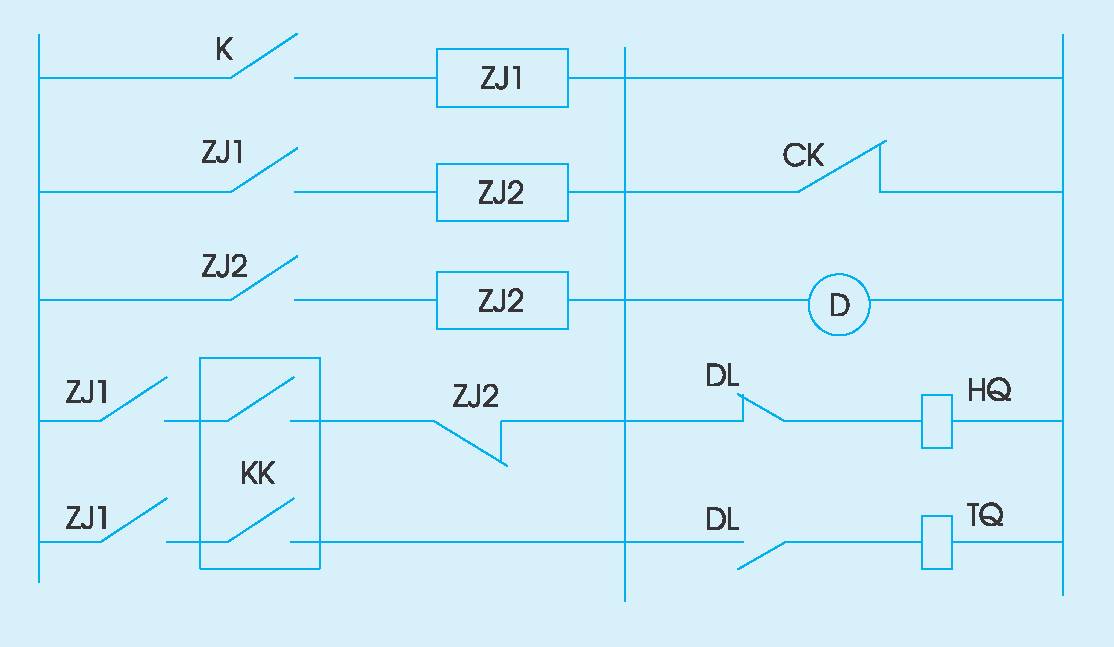

Внутренняя схема пружинного механизма СТ19 (механизм находится в разомкнутом состоянии без запасенной энергии) рис 7
К: Выключатель
КК: Управляющий выключатель
D: Двигатель
TQ: Размыкающая обмотка
ZJ : Вспомогательное реле
CK: Концевой выключатель
HQ: Замыкающая обмотка
DL: Вспомогательный выключатель
Рис. 8

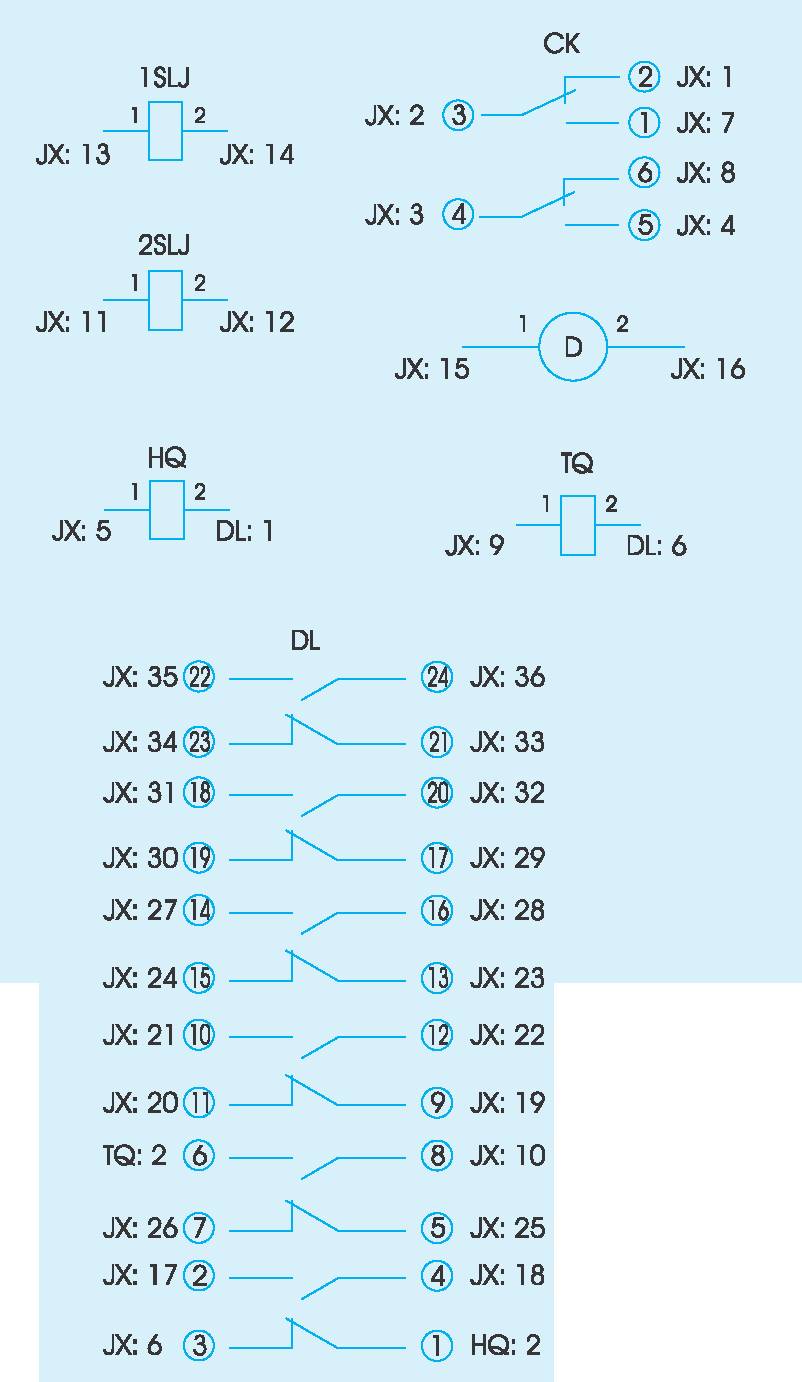

Внутренняя схема подключений пружинного механизма СТ19
1SLJ: Обмотка превышения тока
2SLJ: Обмотка превышения тока
JX: Клеммная колодка HQ: Замыкающая обмотка TQ: Размыкающая обмотка D: Двигатель
CK: Концевой выключатель DL: Вспомогательный выключатель
1 |
1 |
СК: 2 |
|
2 |
2 |
СК: 3 |
|
3 |
3 |
СК: 4 |
|
4 |
4 |
СК: 5 |
|
5 |
5 |
HQ: 1 |
|
6 |
6 |
DL: 3 |
|
7 |
7 |
СК: 1 |
|
8 |
8 |
СК: 6 |
|
9 |
9 |
TQ: 1 |
|
10 |
10 |
DL: 8 |
|
11 |
11 |
2SU: 1 |
|
12 |
12 |
2SLJ 2 |
|
13 |
13 |
1SU: 1 |
|
14 |
14 |
1SU: 2 |
|
15 |
15 |
D: 1 |
|
16 |
16 |
D: 2 |
|
17 |
17 |
DL: 2 |
|
18 |
18 |
DL: 4 |
|
19 |
19 |
DL: 9 |
|
20 |
20 |
DL: 11 |
|
21 |
21 |
DL: 10 |
|
22 |
22 |
DL: 12 |
|
23 |
23 |
DL: 13 |
|
24 |
24 |
DL: 15 |
|
25 |
25 |
DL: 5 |
|
26 |
26 |
DL: 7 |
|
27 |
27 |
DL: 14 |
|
28 |
28 |
DL: 16 |
|
29 |
29 |
DL: 17 |
|
30 |
30 |
DL: 19 |
|
31 |
31 |
DL: 18 |
|
32 |
32 |
DL: 20 |
|
33 |
33 |
DL: 21 |
|
34 |
34 |
DL: 23 |
|
35 |
35 |
DL: 22 |
|
36 |
36 |
DL: 24 |
Рис. 9
5 Габаритные и монтажные размеры

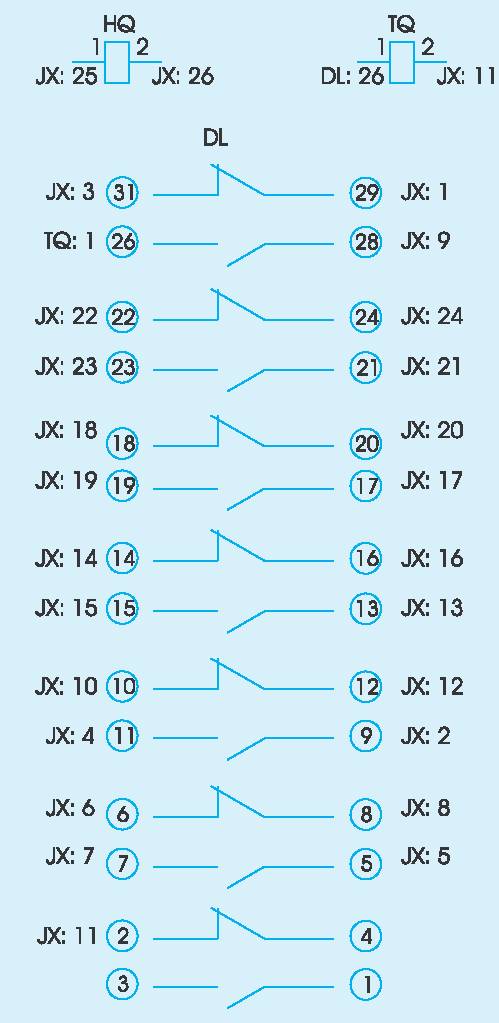

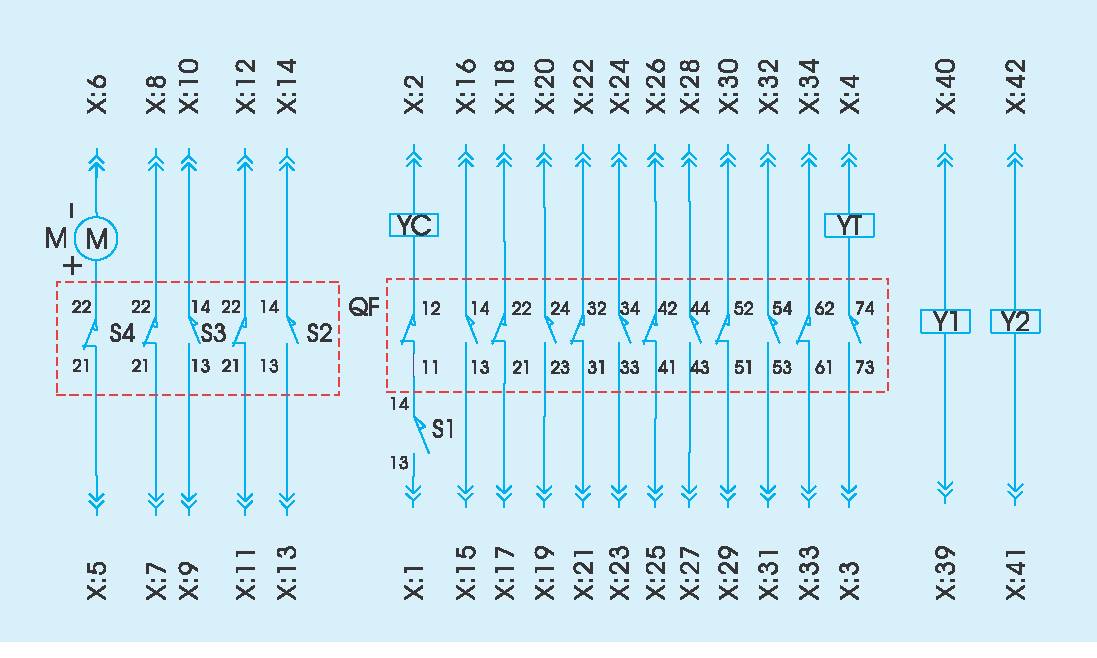

Внутренняя схема подключений электромагнитного механизма СР17
JX: Клеммная колодка HQ: Замыкающая обмотка TQ: Размыкающая обмотка DL: Вспомогательный выключатель
1 |
1 |
DL: 29 |
|
2 |
2 |
DL:9 |
|
3 |
3 |
DL: 31 |
|
4 |
4 |
DL: 11 |
|
5 |
5 |
DL: 5 |
|
6 |
6 |
DL: 6 |
|
7 |
7 |
DL: 7 |
|
6 |
8 |
DL: 8 |
|
9 |
9 |
DL: 28 |
|
10 |
10 |
DL: 10 |
|
11 |
11 |
DL:2 |
|
12 |
12 |
DL: 12 |
|
13 |
13 |
DL: 13 |
|
14 |
14 |
DL: 14 |
|
15 |
15 |
DL: 15 |
|
16 |
16 |
DL: 16 |
|
17 |
17 |
DL: 17 |
|
18 |
18 |
DL: 18 |
|
19 |
19 |
DL: 19 |
|
20 |
20 |
DL: 20 |
|
21 |
21 |
DL: 21 |
|
22 |
22 |
DL: 22 |
|
23 |
23 |
DL: 23 |
|
24 |
24 |
DL: 24 |
|
|
|
|
|
25 |
25 |
HQ: 1 |
|
26 |
26 |
HQ: 2 |
6 Сопроводительная документация и запасные части
Отчет об испытаниях
Сертификат изделия
Руководство по эксплуатации
Упаковочный лист
Список запасных частей
7 Указания по заказу
При заказе необходимо указать следующие параметры:
Тип, название, основные технические параметры и количество выключателей
Тип и напряжение рабочего механизма; если механизм пружинный, то нужно указать количество обмоток превышения тока
Название и количество запасных деталей
Укажите, нужна ли выключателю механическая блокировка; если нужна, то укажите, с какой стороны главного вала и на сколько должна она выступать.
