ZN*-12(D)/T 630-20 CHINT вакуумный выключатель

Вакуумный выключатель ZN*-12(D)/T 630-20 внутренней установки, производства акционерного предприятия CHINT Group (Китай), для сетей переменного тока
Вакуумный выключатель ZN*-12(D)/T 630-20 для сетей переменного тока является компонентом закрытых распределительных устройств номинальным напряжением 10 кВ и частотой 50 Гц. Данный выключатель соответствует требованиям стандарта IEC60056.
Данный вакуумный выключатель обладает следующими преимуществами: включение и отключение при номинальном токе и токе перегрузки, надежность и безопасность, длительный срок службы, незначительный объем технического обслуживания и т.д. Он снабжен заземлителем, пружинным приводом с возможностью моторизованного взвода пружины, может управляться дистанционно.
Обозначение модели
ZN*-12(D)/T 630-20
Номинальный ток отключения короткого замыкания (кА)
Номинальный ток (А)
Обозначение пружинного привода
С заземлителем
Номинальное напряжение (кВ)
Номер проекта
Закрытого типа
Вакуумный выключатель

Условия эксплуатации

Температура окружающей среды: -15°С ~ +40°С;
Высота установки над уровнем моря: не более 2000 м;
Относительная влажность:
среднесуточная: не более 95%;
среднемесячная: не более 90%;
Давление насыщенного пара:
среднесуточное: не более 2.2 кПа;
среднемесячное: не более1.8 кПа;
Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли;
Вибрация, вызванная распределительным устройством или внешним оборудованием управления, в расчет не принимается;

Электромагнитные помехи, наводимые во вторичной системе, не выше 1.6 кВ.

Таблица 4. Технические параметры ZN*-12(D)/T 630-20

No.		Параметр	Единица измерения.	Значение
1.	Номинальное напряжение		кВ	12
2.	Номинальный ток		А	630
3.	Ток отключения короткого замыкания		кА	20
4.	Номинальный ток короткого замыкания (пиковый)		кА	50
5.	Выдерживаемый пиковый ток		кА	50
6.	Выдерживаемый кратковременный ток		кА	20
7.	Номинальная длительность короткого замыкания		с	4
8.	Отключение короткого замыкания		Кол-во	30
9.	Номинальный цикл операций			о-0.3с-во-180с-во
10.	Выдерживаемое напряжение промышленной частоты, 1 мин	Вакуумный пробой, фазы, фаза-земля	кВ	42
		Контакты разъединителя		48
11.	Выдерживаемое напряжение грозового импульса	Вакуумный пробой, фазы, фаза-земля	кВ	75
		Контакты разъединителя		85
12.	Механическая износостойкость	Вакуумный выключатель С разъединителем, заземлителем	Кол-во	10000
				2000
13.	Напряжение питания пружинного привода		В	АС220/110, DC220/110
14.	Расстояние между контактами разъединителя		мм	>150

5. Особенности конструкции

Данный выключатель является усовершенствованной версией вакуумного выключателя FZN21-12. В нем использован трехполюсный привод, Основными его элементами являются рама, вакуумная дугогасительная камера, заземлитель, пружинный привод и т.д.
Дугогасительная камера располагается в керамическом корпусе. Ее отличают: компактность конструкции, длительный срок службы, высокая отключающая способность, простота эксплуатации и технического обслуживания.
Выключатель снабжен пружинным приводом с моторизованным взводом пружины. Возможен также и ручной взвод.
Выключатель, разъединитель и заземлитель объединены в одно целое. Во избежание неправильного функционирования между ними установлены механические блокировки.
Выключатель может устанавливаться в ячейку HXGN15A-12.

6. Внешний вид и размеры (см. рис. 6.1)

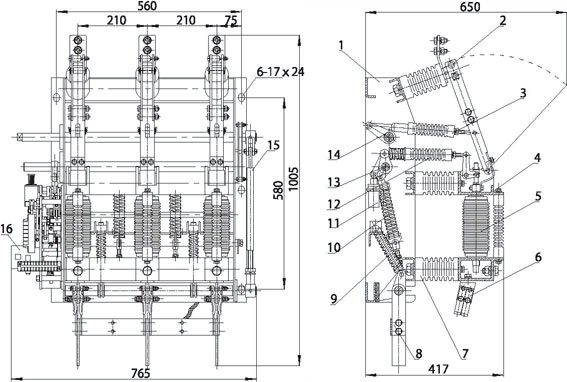

Рис. 6.1 Схема вакуумного выключателя ZN -12(D)/T630-20

Рама
Разъединитель
Изолирующий стержень
Верхний кронштейн
Вакуумная
ду го гасительная камера
Неподвижный контакт заземлите ля
Изолятор
Заземлите ль
Заземляющая пружина
Размыкающая пружина
Размыкающий буфер
Изолирующий стержень
Главный вал
Вспомогательный вал
Соединительный стержень
Привод

7. Заказ

При заказе оборудования просим Вас указать:
Тип, название, количество выключателей;
Напряжение привода;
Название и количество запасных частей;
Особые условия.
