Зажимы натяжные болтовые



Зажимы натяжные болтовые

Вид А

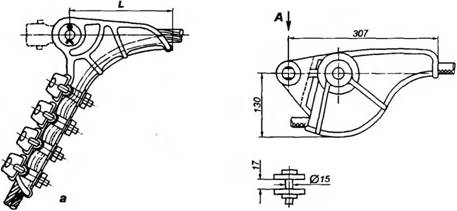

Зажимы натяжные болтовые (ГОСТ 2731-82* с изменением №1 от 12.03.85 г.)

Тип зажима Марка зажима Марка провода

Размеры, мм

 Прочность заделки провода кН, Масса, кг
диаметр пальца ширина проушины 1 кол. плашек; 0 болта
Зажим натяжной болтовой типа НБ (рис. а) и самозаклинивающийся типа НЗ (рис. б) НБ-2-6А НЗ-2-7 М95 М 120 А 95 А 150 АН 120 АН 150 АС 120/27 АЖ 120 АЖ 150 АС 150/19 АС 150/24 16 15 18 17 125 307 3; М12 31,5

  1. 11,7
  4. 44,5
  5. 37,2 41,7 47,0
 1.15

2.6
Зажим натяжной болтовой типа НБ НБ-3-6 АС 150/19 22 23 200 4; М16 41,7 5,62
АС 150/24 47.0
АС 150/34 56,4
АС 185/24 50,6
АС 185/29 53,7
АС 185/43 70,0
АС 240/32 65,4
АС 240/39 70.7
М 185 61,4
М 240 78,6
А 150 20,5
А 185 25,3
АЖ 185 46.0
А 240 33,0
А 300 39,8
АН 150 27,3
АН 185 33,7
АЖ 150 37.2

Плашки зажимов для снижения потерь выполнены из алюминиевого сплава.

При монтаже алюминиевых н сталеалюминиевых проводов в желоб зажима под провод подкладывается прокладка из алюминиевой ленты, при монтаже медных проводов — прокладка нз медной ленты марки М 2 или М 3.

В зажимах могут также монтироваться провода из алюминиевого сплава марок АН н АЖ соответствующего диаметра.
