Заземлители ЗОН

Заземлители серии ЗОН-110

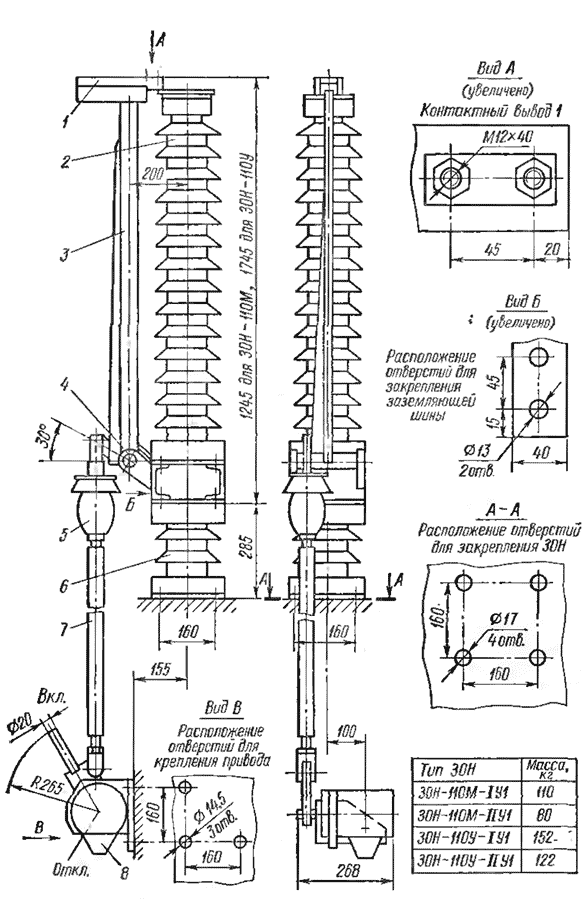

1 — неподвижный контакт; 2 — опорный изолятор; 3 — заземляющий нож; 4 — вал; 5 — изоляционная вставка; 6 — изолятор К010; 7 — тяга от заземлителя к приводу; 8 — привод ПРН-11У1

Заземлители однополюсные наружной установки серии ЗОН на номинальное напряжение 110 кВ предназначены для заземления нейтралей силовых трансформаторов, имеющих d нейтрали трансформатор тока для защиты от замыканий на землю (вариант I) или не имеющих защиты от замыканий на землю (вариант II). Каждый из вариантов имеет два исполнения подлине пути утечки изоляционной колонки: категории А (тип ЗОН-110М) и категории Б (тип ЗОН-110У).

Заземлители ЗОН рассчитаны на длительный ток 400 А, Iд = 16 кА, Iт = 6,3 к А в течение 3 с, допустимое тяжение подводящего провода до 780 Н и работу при толщине корки льда 20 мм.

Заземлители управляются ручным приводом типа ПРН-11У1, снабженным контактами ВЦ типа КСА на число цепей от 4 до 12.

В заземлителях с изоляцией категории А изоляционная колонка состоит из одного изолятора ИОС-110-4СОУ1, а в заземлителях с изоляцией категории Б изоляционная колонка состоит из двух изоляторов: изолятора ОНСУ-40-1000 и поставленного на него изолятора ИОС-110-400У1.

В конструкции заземлителей, выполненных по варианту I, предусмотрен опорный изолятор 6 типа КО-10 и изоляционная вставка 5 в тягу между приводом и заземлителем. В заземлителях, выполненных по варианту II, изоляционной вставки 5 и изолятора 6 нет. Аппарат ставится цоколем непосредственно на заземленную конструкцию.

Масса заземлителей равна 110, 80, 152 и 122 кг соответственно для ЗОН-110М-1У1, ЗОН-110М-ПУ1, ЗОН-110У-1У1 и ЗОН-110У-ИУ1.
