Захват концевой кабельный ЗКК

Захват кабельный концевой ЗКК снабжен вертлюгом и обеспечивает соединение конца кабеля с тяговым канатом лебедки при механизированной прокладке силовых кабелей во всех видах кабельных сооружений.

Конструкция захвата состоит из конусообразного направляющего стального корпуса, в котором размещены вертлюг и пара обводных уравнительных блоков рабочих ветвей петлевых колец стального каната. Петлевые кольца каната проходят сквозь отверстия башмаков, имеющих зубообразную опорную поверхность, охватывающую наружную оболочку кабеля.

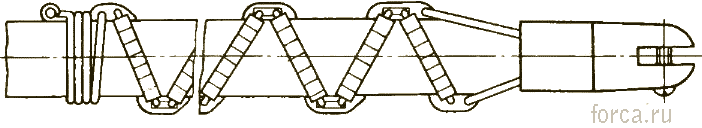

Захват концевой кабельный ЗКК

Башмаки установлены в два ряда, каждый из которых располагается вдоль диаметрально противоположных образующих оболочки охватываемого кабеля. Концевой башмак имеет седловину, которая ограничивает ряды укладки бандажирующего каната, предотвращающего смещение петель каната в момент начала тяжения кабеля.

Уравнительные блоки, размещенные на общей оси внутри корпуса вертлюга, обеспечивают постоянное совмещение продольной оси кабеля и тягового каната лебедки, что обеспечивает нормальное перемещение кабеля в труднодоступных местах кабельных трасс по линейным и угловым обводным устройствам. Для повышения износостойкости рабочих ветвей каната по всей его длине установлены втулки, которые защищают его от истирания в процессе перемещения по стальным поверхностям раскаточных приспособлений и устройств. Другой важной задачей втулок, вращающихся вокруг каната, — создать условия работы каната кабельного захвата в режиме трения качения, исключив таким образом значительное сопротивление перемещению при трении скольжения. Указанное свойство имеет особо важное значение при прокладке кабеля в трубных блоках, так как при этом значительно сокращается сопротивление перемещению кабеля по внутренней поверхности трубы. Совершенно очевидно, что при прокладке кабелей в железобетонных трубных блоках или стальных трубных магистралях следует рекомендовать применение кабельного захвата ЗКК, обеспечивающего наиболее надежное соединение кабеля при наименьшем усилии тяжения.

Кабельный захват ЗКК обеспечивает протяжку силовых кабелей любых марок и конструктивных исполнений в различного рода кабельных сооружениях, что следует из приведенных выше технических данных:

Наибольшее усилие тяжения. кН 25

Наибольшая скорость тяжения, м/мин 30

Диаметр наружной оболочки охватываемого

кабеля, мм 30-75

Материал наружной оболочки кабеля Любой

Длина отрезка кабеля, охватываемого захватом, мм 700

Габариты в рабочем положении, мм:

длина 1050

диаметр поперечного размера на кабеле

наибольшего сечения 120

Масса, кг 5,5

Операция установки кабельного захвата предельно проста и занимает несколько минут. Перед началом установки захвата петлевые кольца должны быть собраны вместе до совмещения торцов и надеты на наружную оболочку кабеля. Крайний фиксирующий башмак размещается на расстоянии 700 - 800 мм от конца кабеля и бандажируется имеющимся канатиком. Затем захват вытягивается вперед за корпус вертлюга так, чтобы башмаки плотно прилегали к оболочке кабеля. Соединение кабельного захвата с канатом тяговой лебедки выполняется путем установки в отверстие коуша каната винта, размещаемого в проушинах корпуса головной части вертлюга.
