Резонанс напряжений

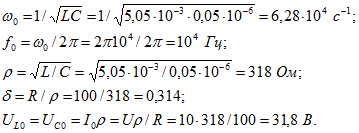

1. Реостат с резистивным сопротивлением R=100 Ом, катушка с индуктивностью L=5,05 мГн и конденсатор емкостью С=0,05 мкФ соединены последовательно. Вычислить резонансную частоту, характеристическое сопротивление, затухание контура, напряжения при резонансной частоте. При каких частотах напряжения на конденсаторе и катушке достигнут максимума?
Чему они будут равны, если действующее значение напряжения переменной частоты, приложенного к пени, U=10 В?Решение:

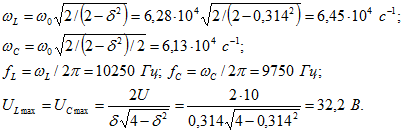

Частоты, при которых напряжения на индуктивности и емкости максимальны, и значения этих максимальных напряжений определяют по формулам, известным из теории:

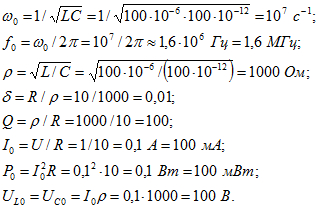

2. Электрическая цепь состоит из последовательно соединенных резистора, сопротивление которого R=10 Ом, катушки с индуктивностью L=100 мкГн и конденсатора с емкостью С=100 пФ. Определить резонансную частоту , характеристическое сопротивление r, затухание d и добротность Q. Чему равны ток , расходуемая в цепи мощность , напряжения на индуктивной катушке и конденсаторе при резонансе, если контур включен на напряжение U=1 В? Вычислить абсолютное значение полосы пропускания контура.Решение:
3. К контуру, данные которого приведены в задаче 2, подведено напряжение U=1 В с угловой частотой . Чему при этом равны реактивное и полное сопротивления цепи, ток, мощность, напряжение на конденсаторе, сдвиг фаз j между приложенным напряжением и током, сдвиг фаз j' между приложенным напряжением и напряжением на конденсаторе, коэффициенты передачи по току и по напряжению?Решение:
Прежде всего вычислим абсолютную, относительную и обобщенную расстройки:
.
Реактивное и полное сопротивления: . Ток и расходуемая в цепи мощность:
.
Напряжение на конденсаторе:
Сдвиг фаз между напряжением и током:
Найдем сдвиг фаз j' между . Так как расстройка положительна, то и ток отстает от напряжения на угол j; вектор напряжения на конденсаторе отстает от вектора тока на 90° (рис. 5.11), поэтому отстает от на угол j'= j+ 90°С=111°50'.
При заданной расстройке коэффициенты передачи по току и напряжению:
4. Для контура и данных, рассмотренных в задачах 2 и 3, построить ампдитудно- и фазочастотные характеристики тока и напряжения на конденсаторе в зависимости от отношения , от отношения расстройки частоты питающего генератора к резонансной частоте (построение сделать для частот, отличающихся от резонансной на ±10%) и от обобщенной расстройки (в пределах ±4).Решение:

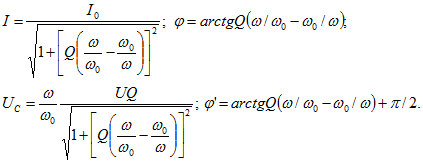

Построение амплитудно- и фазочастотной характеристик тока и напряжения на конденсаторе в зависимости от :
На практике обычно приходится иметь дело с небольшими расстройками . В этом случае, учитывая, что

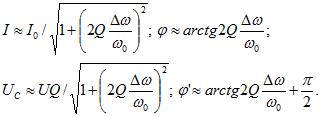

формулы для примут такой вид:
Для удобства расчеты сведены в таблицу 1. При этом следует иметь в виду, что
По данным таблицы 1 на рис. 5.12 начерчены требуемые кривые в зависимости от .
Кривые зависимостей от обобщенной расстройки:
Таблица 1
Задаваемые значения |
Расчеты по приближенным формулам |
Искомые значения, рассчитанные по приближенным формулам |
|||||
-0,10 |
0,90 |
-0,20 |
-20 |
5,0 |
-87°10' |
5,0 |
2°50' |
Результаты расчетов сведены в таблицу 2, а соответствующие кривые даны на рис. 5.12.
Наконец, выясним, каким значениям соответствует некоторая фиксированная величина x. Пусть x=±1. Тогда из выражения находим, что
или , отсюда
Таким образом, значению x=±1 соответствуют или 0,995, т.е. частота генератора напряжения отклоняется от резонансной на ±0,5%. Аналогично найдем, что x=2 соответствует , при ; при
Таблица 2
-4 |
24,3 |
-82°50' |
24,3 |
7°10' |
