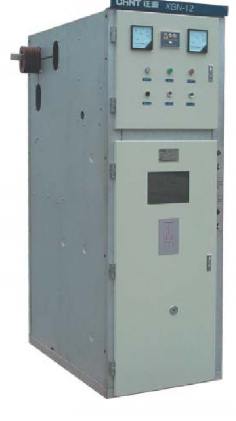

XGN36-12(DXG-12) ячейка КРУ CHINT

XGN36-12(DXG-12) ячейка стационарного типа для закрытого РУ - это новое малогабаритное изделие, разработанное по технологии Электроэнергетического научно-исследовательского института Лонг Юаня и компании «Chint electric». Его основные особенности: высокое качество, полная база, низкая цена и легкость в обслуживании и ремонте.

XGN36-12 применяется в магистральных трехфазных сетях промышленной частоты с одной или двумя секциями шин для приема и распределения электроэнергии.

Продукт широко применяется в таких областях, как электроснабжение, металлургия, нефтепереработка и в городских сетях.

Обозначение модели

Номинальный отключаемый ток к.з.

Номинальный ток

Номинальное напряжение

Порядковый номер модели

Для использования в помещении

Стационарного типа

Ячейка

3. Условия эксплуатации

Температура окружающего воздуха: -15 ~ +40°С;

Высота над уровнем моря: не более 1000 м;

Относительная влажность:

среднее значение за день - не более 95%;

среднее значение за месяц - не более 90%;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов, паров или взвесей солей.

Таблица 4. Технические параметры XGN36-12(DXG-12)

5. Особенности конструкции

Конструкция РУ

В высоковольтное РУ встроен вакуумный выключатель ZN63A-12 и малогабаритный разъединитель DGN-12;

Корпус РУ сборного типа, небольшой по объему, не занимает много места в помещении;

5.1.3 Имеет механические блокировки, что удобно и безопасно при работе и ремонте.

Отсек выключателя

Отсек выключателя находится внизу передней части РУ. Могут быть встроены вакуумные выключатели серии ZN63A-12 и ZN28-12. Также в отсеке установлен клапан снятия давления. При этом гарантируется безопасность персонала и сохранность РУ при возникновении аварийной ситуации. Существует смотровое окно для проверки положения разъединителя.

Отсек шин XGN36-12(DXG-12)

Отсек шин расположен в задней части РУ. Шина главной цепи соединена с разъединителем с помощью шинного ответвления, которое закреплено с помощью трубы в вместе прохождения шины через корпус РУ Это помогает предотвратить распространение аварии на соседние отсеки и сохраняет механическую прочность шины.

Кабельный отсек

Кабельный отсек находится в задней части РУ внизу. Кабель закреплен на опоре. Кабельное соединение находится в 700 мм под землей, кабельный отсек занимает много места при работе, сборке и контроле соединений. Между кабельными траншеями устанавливается резиновая прокладка, чтобы предупредить попадание влаги и мелких животных в ячейку.

6. Внешний вид и размеры

6.1 Внешний вид и конструкция (см. рис.6.1, рис. 6.2).

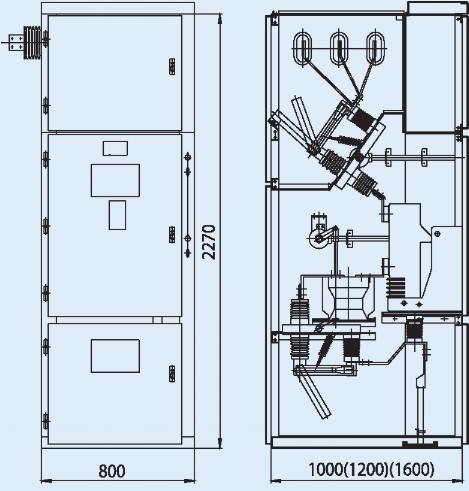

Рис. 6.1 Внешний вид и конструкция XGN36-12(DXG-12)

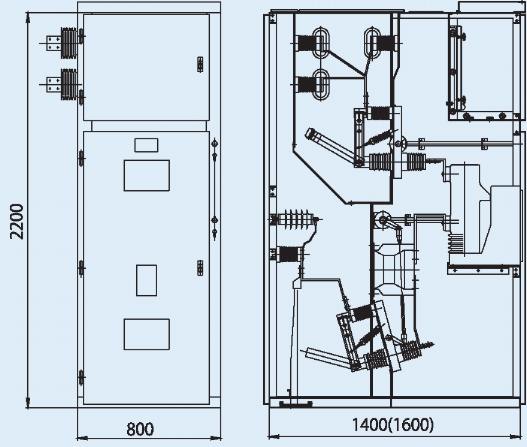

Рис. 6.2 Внешний вид и конструкция

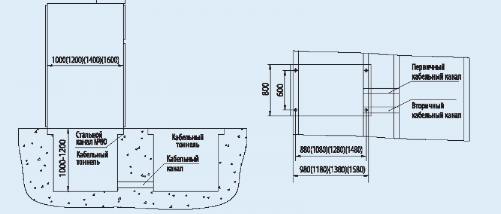

6.2 Установочные и габаритные размеры (см. рис.6.3).

Рис. 6.3 Установочные и габаритные размеры

7. Заказ

При заказе оборудования просим Вас указать:

Номер схемы соединения главной цепи, принципиальную однолинейную схему, схему размещения;

Принципиальную схему и схему расположения вторичных цепей;

Типы, спецификацию и количество элементов внутри РУ;

Материал, спецификацию, количество шин и шинных ответвлений;

Наименование и количество запасных частей;

Размер и высоту шинного моста;

Особые требования.
